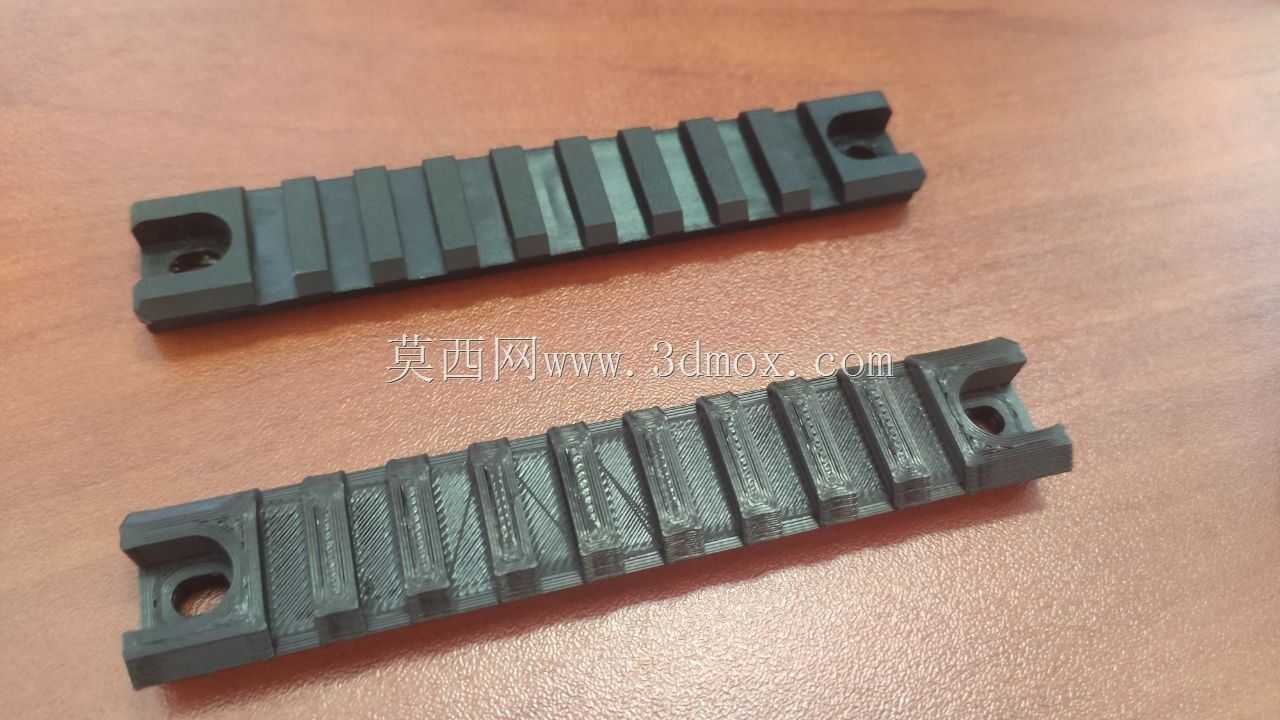

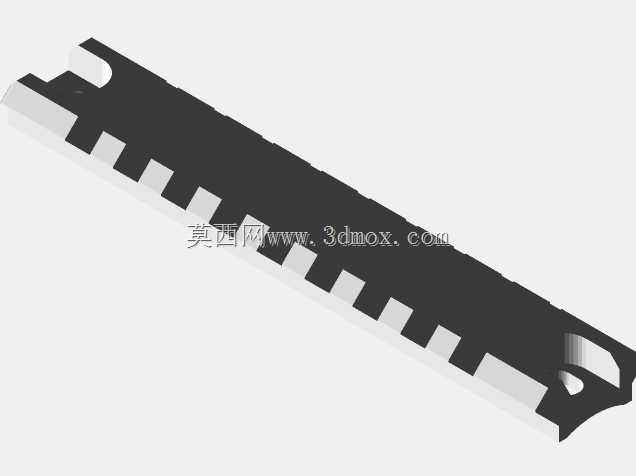

皮卡汀尼战术导轨附件安装基座结构

　　这款导轨安装基座的设计核心是匹配标准皮卡汀尼导轨接口规范，日常主要用于在战术装备、射击运动器材的护木、机匣等位置拓展安装各类战术附件，比如战术灯、激光指示器、前握把、瞄准镜倍率镜等外接设备，是轻武器附件拓展体系里最通用的连接载体。从结构设计逻辑来看，整个基座采用长条式对称布局，主体上的横向防滑齿槽完全遵循MIL-STD-1913标准的齿距、齿高参数，每道齿的侧面倾角、顶部平面宽度都做了公差约束，保证附件装夹时不会出现旷量，连续射击产生的振动也不会让附件发生位移偏移。两端的固定挂耳是整个结构的受力核心，挂耳上的沉头安装孔位做了同轴度管控，安装时可以通过内六角螺丝直接锁紧在装备本体的对应安装位上，

　　沉孔的深度刚好可以把螺丝头完全埋入基座平面，不会突出表面干涉附件滑入安装。基座的底面做了微弧面适配处理，不是完全的平面结构，这个细节是为了匹配多数圆形护木的外轮廓弧度，安装后基座底面能和护木表面完全贴合，不会出现局部悬空导致的锁紧应力集中，避免长期使用后基座变形或者护木表面被压伤。从安装边界来看，这款导轨的总长度适配3-5个附件卡槽的安装空间，整体宽度控制在标准皮卡汀尼导轨的21mm基准宽度，厚度控制在8mm左右，既保证了结构强度，又不会过度增加装备前端的重量，不会影响整体重心平衡。齿槽之间的退刀槽做了圆角处理，没有尖锐的加工棱角，一方面是减少附件装夹时的刮擦磨损，另一方面也能降低应力集中系数，

　　在承受反复的装夹冲击力时不会出现齿根断裂的问题。实际使用场景中，这类导轨基座不仅用于实弹射击装备，在民用的水弹玩具、影视道具装备、战术摄影支架搭建中也有大量应用，只要是需要标准化拓展外接附件的长条安装面，都可以通过这类导轨实现快速装拆。设计过程中特意对安装孔的孔距做了通用化匹配，孔位间距适配市面上多数主流护木的预留安装孔位，不需要用户额外打孔改造，直接替换原有导轨或者加装即可。基座的两侧边缘做了0.5mm的倒角处理，安装和调整附件时不会划伤手部，表面的纹理处理兼顾了防滑和耐磨需求，反复拆装附件也不会出现表面涂层脱落的问题。从受力角度分析，当附件装夹在导轨上时，锁紧力会通过齿面的斜面均匀分散到整个基座本体，

　　两端的固定螺丝主要承担纵向的拉力，横向的冲击力则由齿槽的咬合来承担，这种受力分配方式可以让整个结构在承受大后坐力冲击时依然保持连接可靠性，不会出现基座断裂或者螺丝剪断的故障。另外在设计时也考虑了不同环境的使用需求，整个结构没有容易积灰积水的死角，齿槽的深度足够，即使在沙尘、泥水环境下使用，清理起来也非常方便，不会因为异物卡滞导致附件无法装拆。
