约翰迪尔农用轮式拖拉机底盘结构

　　这款轮式农用动力机械的结构设计，核心围绕大田作业的复杂工况展开，从底盘布局到各部件的安装边界，都充分适配耕、种、管、收全环节的农机具挂接需求。日常作业场景中，这类机械需要在松软耕地、硬质田埂、起伏坡地等多种路面行驶，同时要为后置、前置、侧置的各类农机具提供稳定的动力输出与承载支撑，因此在结构设计阶段，就把整机的重心分布、部件抗扭强度作为核心考量指标。

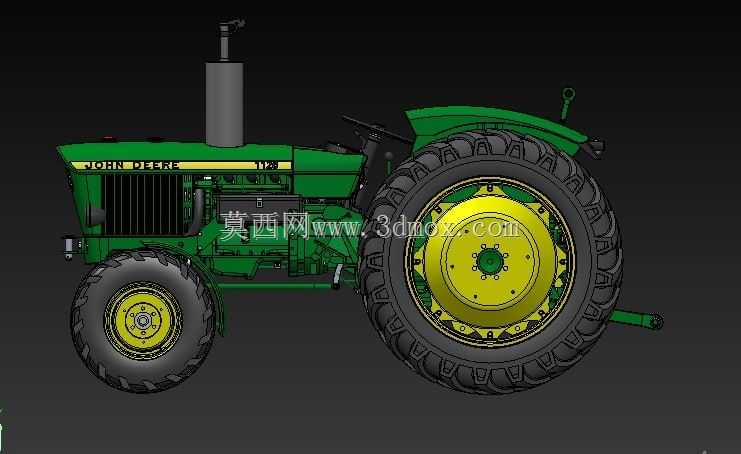

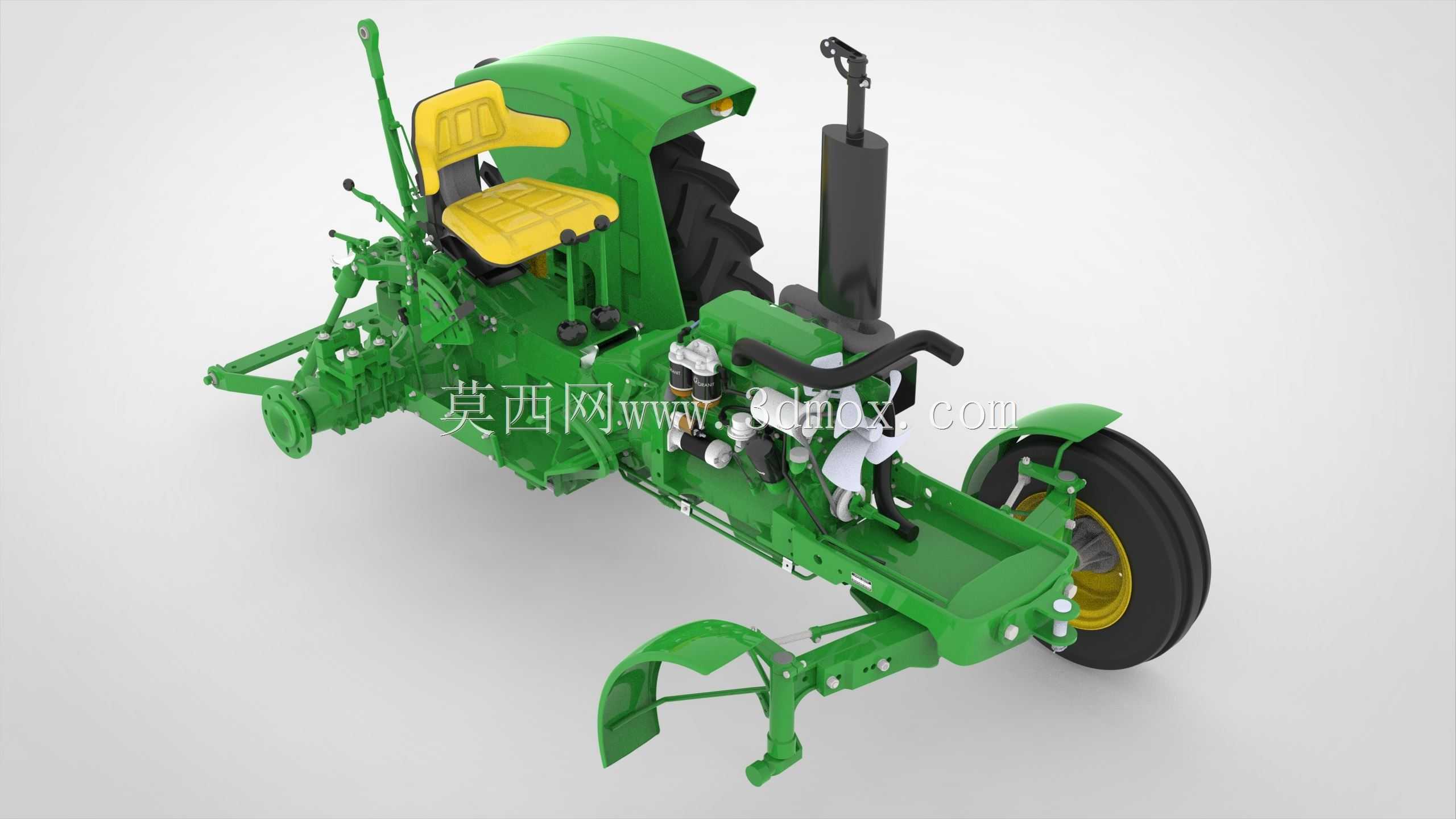

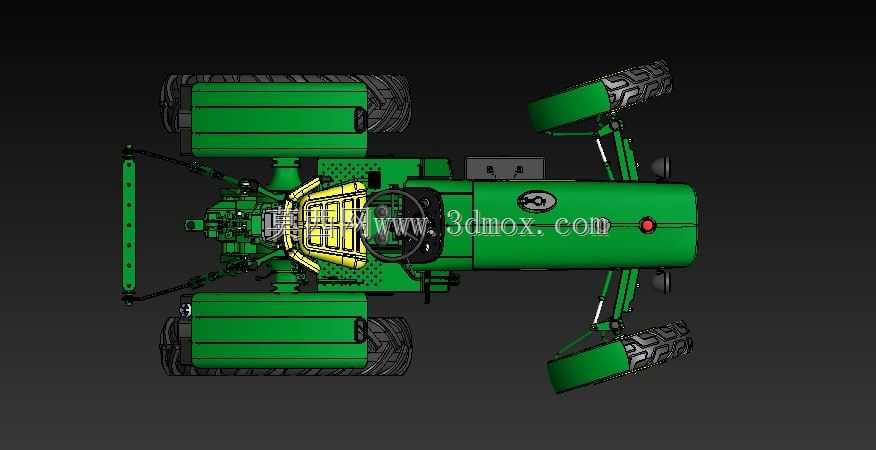

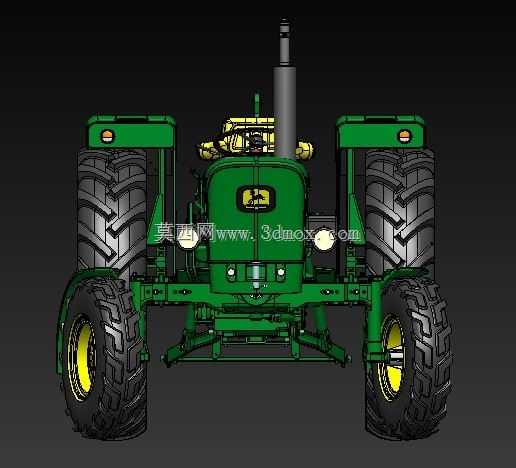

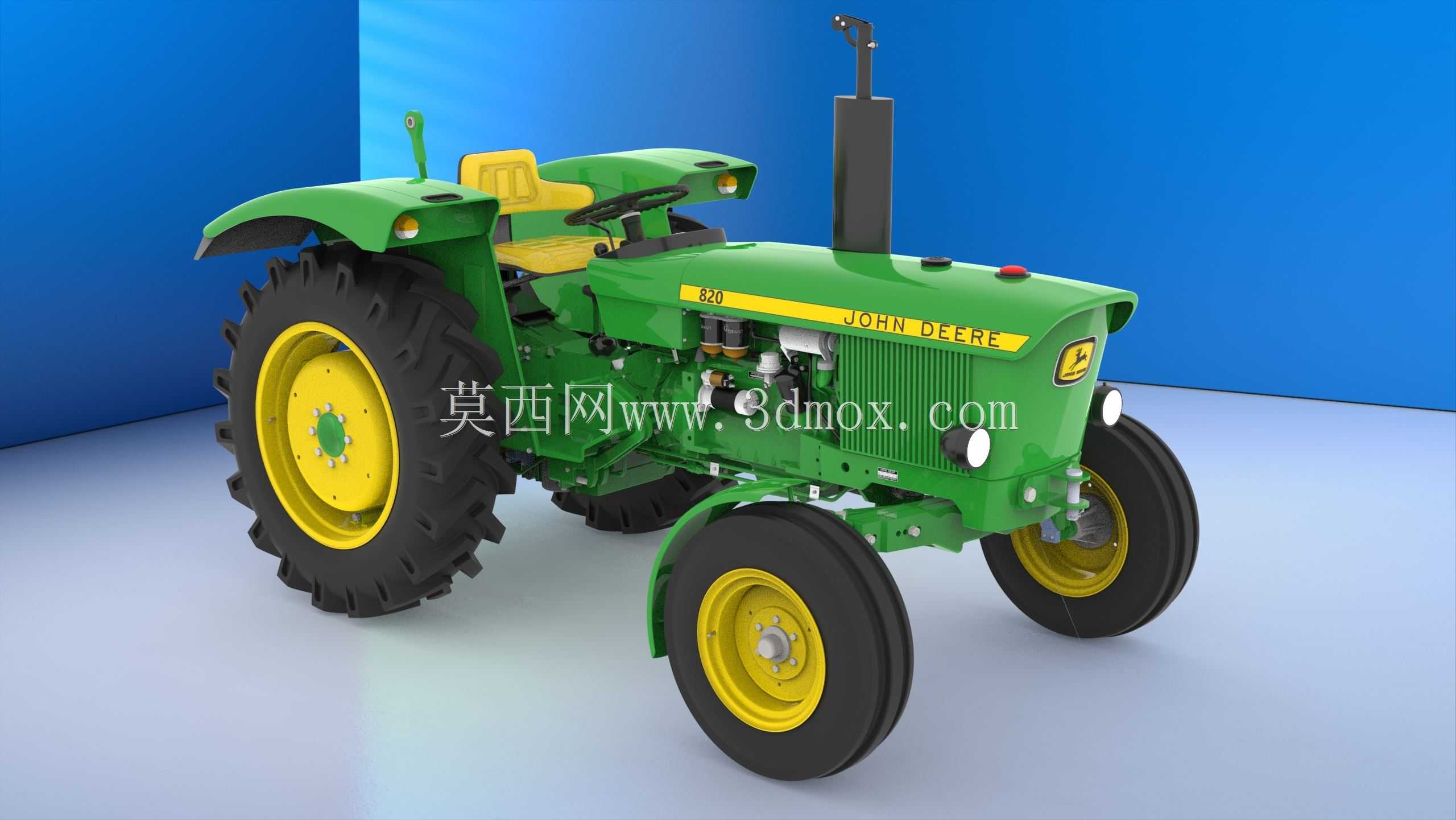

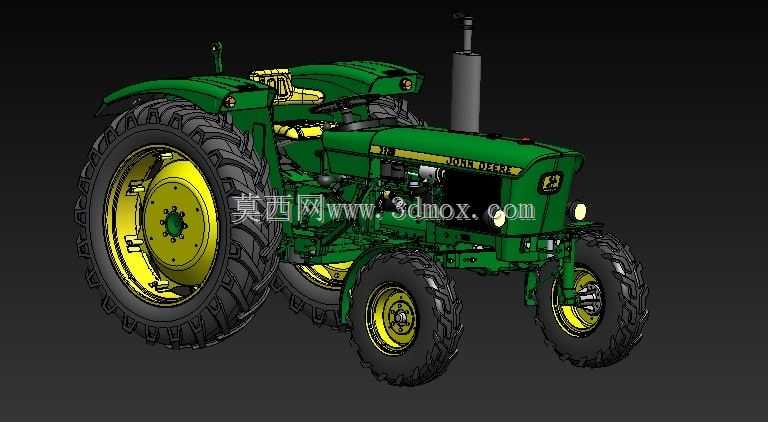

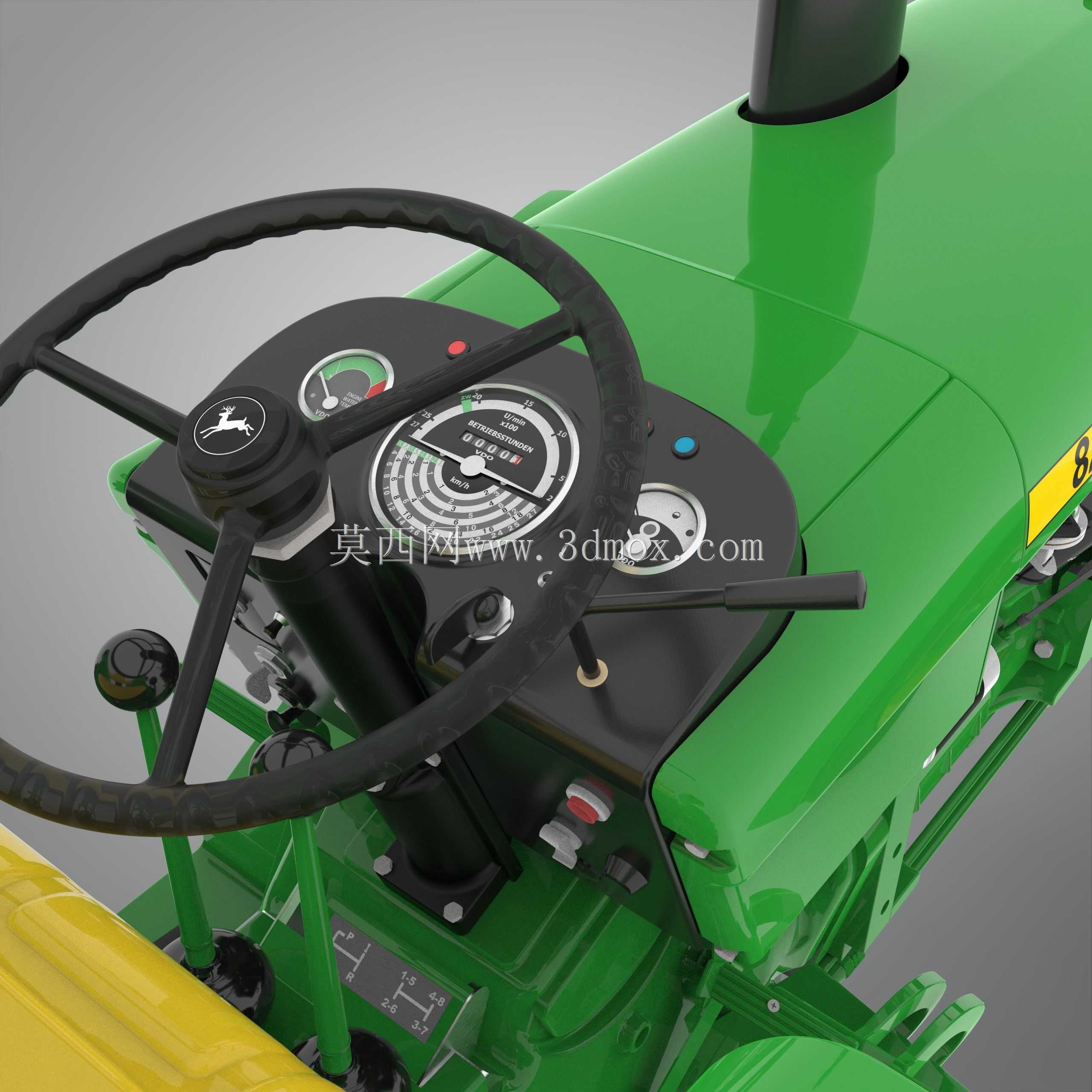

　　从整体布局来看，该结构采用无驾驶室的开放式作业平台，预留的驾驶位安装区域匹配常规农用机械座椅的安装孔位，座椅下方的空间预留了燃油箱、液压管路的排布空间，操纵杆件的排布位置完全贴合人体工程学，转向机构的安装位靠近驾驶位前端，转向行程预留充足，可满足小半径转向的田间作业需求，避免在地头掉头时反复进退，提升作业效率。前轮采用单轮窄胎布局，轮距可适配多数农作物的种植垄距，减少作业过程中对作物的碾压，前轮的转向节连接结构做了加强处理，可承受田间颠簸带来的侧向冲击力，转向立柱的安装角度经过反复校核，操纵时的转向阻尼适中，长时间作业也不会产生过度的操纵疲劳。

　　动力安装区域位于整机中部，发动机安装支座的孔位完全匹配对应排量柴油发动机的安装尺寸，支座与车架之间预留了减震垫的安装空间，可有效过滤发动机运转时产生的振动，避免振动传递到操纵平台影响作业稳定性。发动机输出端直接连接传动系统，动力经过离合器、变速箱传递到后桥，后桥作为整机的核心承载部件，不仅要承担后轮的驱动动力输出，还要承载后置农机具的全部挂接重量，因此后桥壳体与车架的连接采用多螺栓紧固结构，连接面的加工精度要求较高，可保证大负载下的连接可靠性，不会因为长期颠簸出现连接松动的问题。

　　车架部分采用整体焊接式结构，纵梁与横梁的壁厚经过载荷校核，可承受整机自重加满载农机具、满载燃油状态下的弯曲与扭转载荷，车架前端预留了前配重块的安装位，可根据后置农机具的重量调整配重块数量，避免作业时出现翘头的安全隐患。车架两侧预留了踏板、操纵杆件、液压阀组的安装孔位，所有孔位的位置精度都控制在装配公差范围内，可实现各部件的直接装配，不需要现场二次打孔加工，降低装配难度。

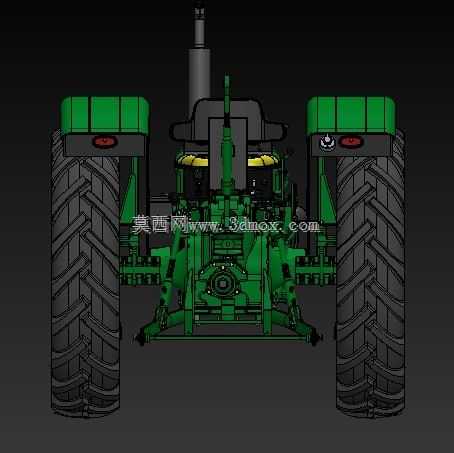

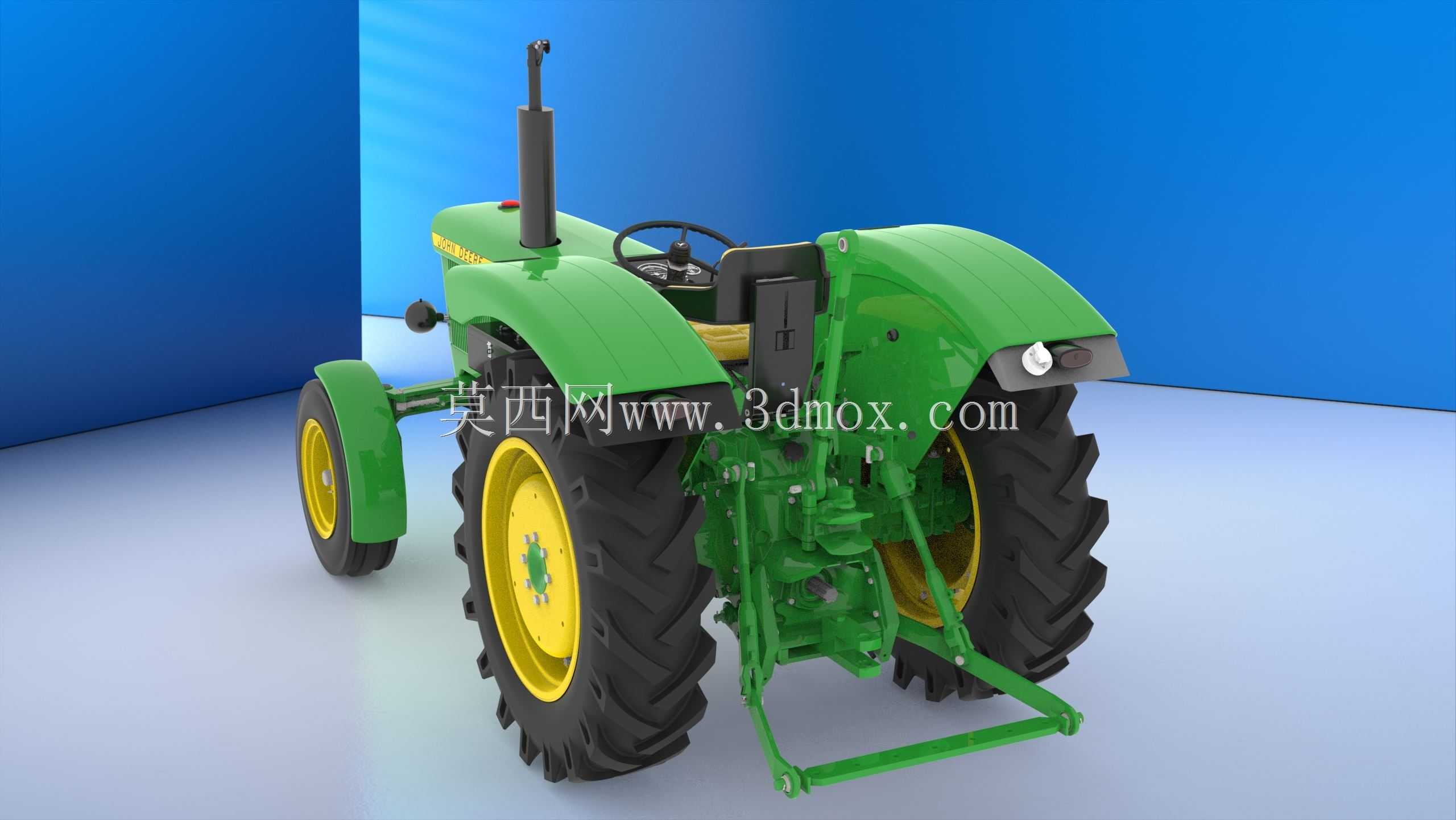

　　挂接装置位于整机后部，采用标准的三点式挂接结构，挂接点的尺寸完全匹配农用机械的通用挂接标准，可适配犁耕设备、旋耕机、播种机、植保设备等绝大多数常规农用机具，挂接装置的提升臂连接液压油缸，可实现农机具的升降控制，液压管路的排布沿车架内侧走线，避免作业过程中被秸秆、泥土剐蹭损坏，管路的固定卡扣位置均匀分布，可减少管路振动产生的磨损。传动系统中的减速器采用齿轮减速结构，传动比经过匹配计算，可保证作业时的低速大扭矩输出，满足犁耕、深松等重负荷作业的动力需求，同时公路行驶时可切换高速档位，保证转场的行驶效率。

　　外露的结构件都做了对应的防护设计，旋转部件外侧预留了防护板的安装位置，可避免作业时杂草、泥土卷入旋转部件造成卡滞，排气装置的安装位置远离驾驶位与燃油系统，避免高温排气带来的安全隐患。整机的外形尺寸充分考虑了农村道路的通行宽度，轮距与整机宽度控制在常规农用运输车辆的通行范围内，转场时不需要额外拆卸部件即可通过多数乡村道路与机耕道，各部件的安装边界都做了干涉校核，转向时前轮不会与车架、挡泥板产生运动干涉，悬挂提升到最高位置时，农机具也不会与后桥、车架产生碰撞。

　　从结构设计的细节来看，所有需要定期维护的部件，比如机油滤芯、柴油滤芯、液压油滤芯的安装位置都预留了足够的操作空间，日常保养时不需要拆卸大量周边部件即可完成更换，降低后期维护的时间成本。线束的排布沿车架内侧的专用走线槽布置，线束接插件都采用防水密封结构，可适应田间高湿度、多尘土的作业环境，减少电路故障的发生概率。制动系统的安装位置靠近后桥，制动管路最短化设计，可保证制动响应的及时性，后轮采用宽幅农用轮胎，接地比压小，在松软耕地作业时不容易出现陷车问题，轮胎的安装轮毂匹配通用的农用轮胎规格，后期更换配件的通用性较强。
