户外便携折叠式炭烤支架结构设计

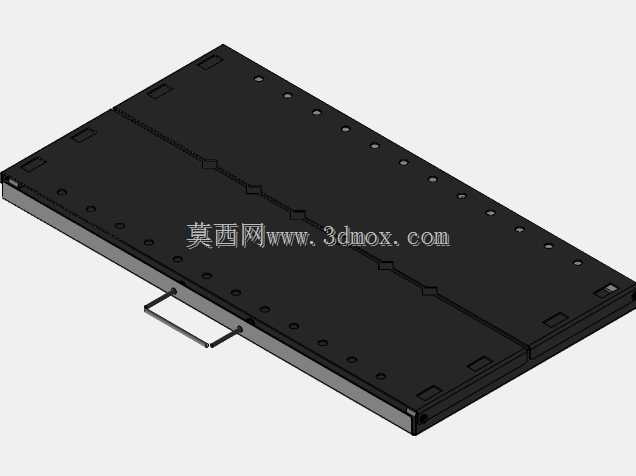

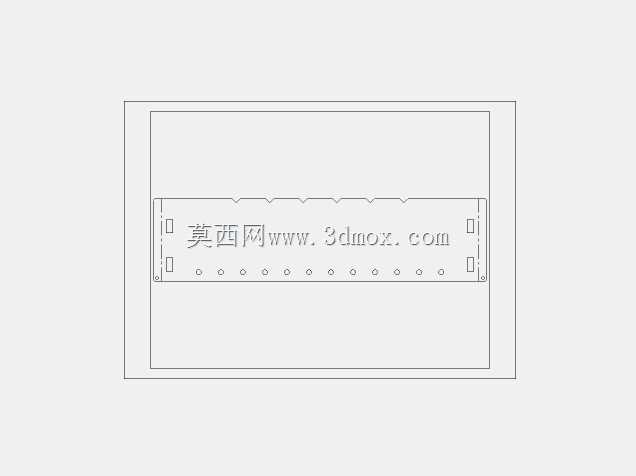

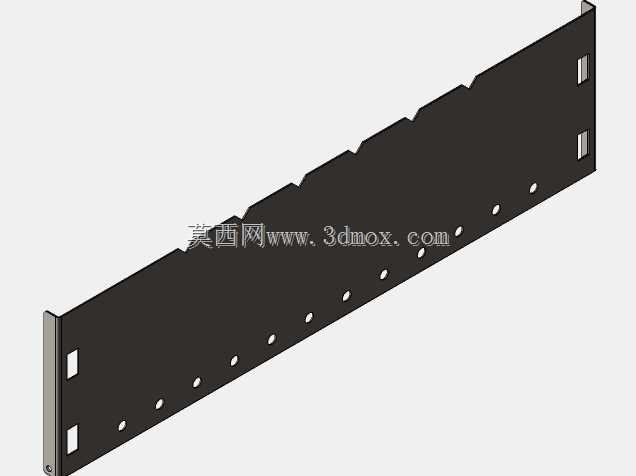

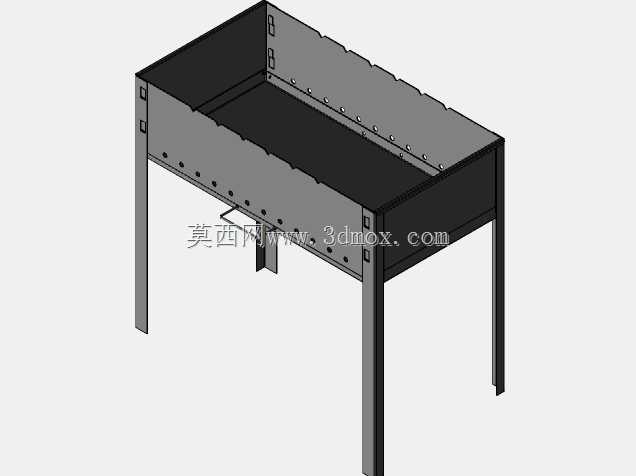

　　这款炭烤支架的结构设计完全围绕户外流动使用场景展开，区别于固定砌筑的烧烤台，整体采用薄钢板折弯成型的无焊接拼装思路，所有支撑腿与炉体侧板均通过冲压卡扣实现锁止，不需要额外紧固件就能完成组装，单人两分钟内即可完成搭建，拆解后所有板件可叠放为平板状态，厚度不超过80mm，能够轻松塞入车载储物格、露营装备箱的缝隙中，适配自驾露营、近郊野炊、流动摆摊等多种需要频繁转场的使用场景。从实际使用功能来看，炉体主体采用围合式槽型结构，侧板上沿的波浪形缺口是专门为烤网、烤签设计的卡位结构，不同深度的缺口可以适配不同直径的烤签，也能支撑不同尺寸的烤网，避免烤制过程中烤网滑动、烤签滚落；侧板下部均匀排布的圆形通孔是进风调节结构，

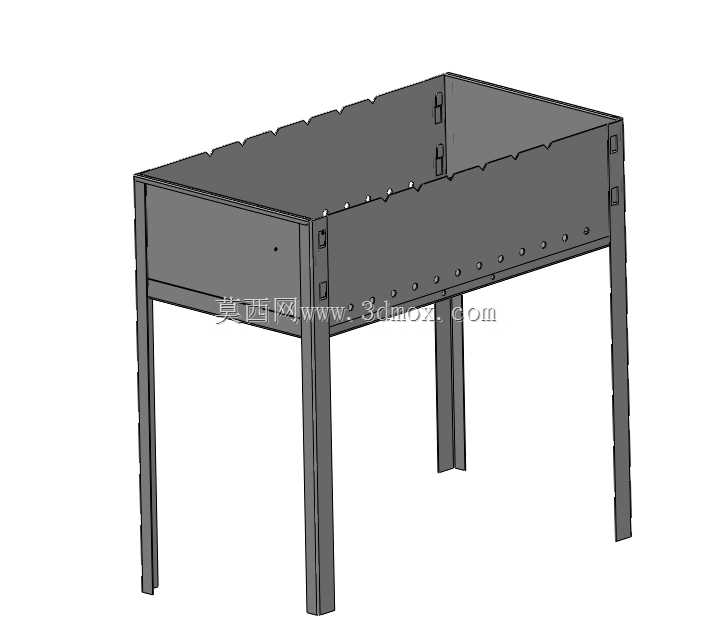

　　通过自然对流为炉内木炭提供燃烧所需的氧气，不需要额外加装风机就能保证炭层充分燃烧，减少黑烟产生，同时孔位的高度设置在炭层承载面以下，不会漏出炭灰污染使用场地。支撑腿采用与侧板一体延伸的折弯结构，四条腿向外微张形成稳定的梯形支撑面，着地端做了圆弧收边处理，即使在不太平整的泥土地、草坪上放置，也能通过轻微调整腿部落点保持炉体水平，不会出现侧翻风险；炉体侧板之间的连接采用嵌入式卡扣加定位凸点的结构，组装时将相邻侧板的卡扣对准卡槽推入，凸点自动卡入对应定位孔即可完成锁止，拼接完成后炉体整体的抗扭强度能够承载满铺木炭加10kg食材的总载荷，正常烤制过程中不会出现板件松脱、结构变形的问题。设计过程中充分考虑了钣金加工的工艺可行性，

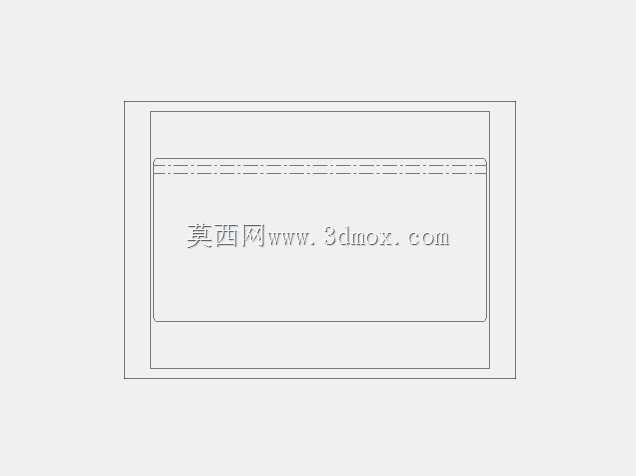

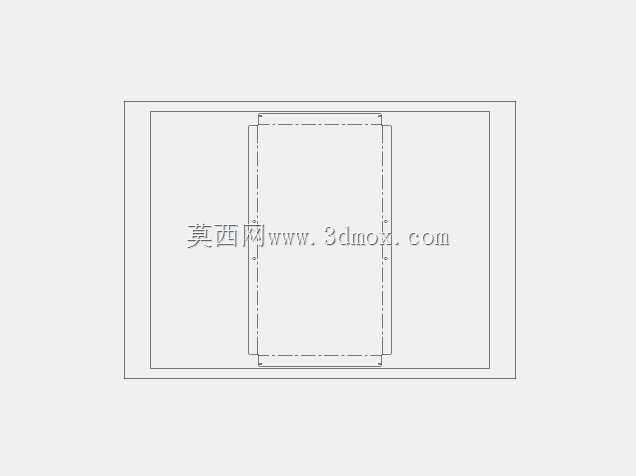

　　所有板件的折弯半径均匹配普通冷板的折弯工艺要求，没有过小的锐角折弯，也没有复杂的曲面造型，所有特征都可以通过激光切割下料加数控折弯完成加工，不需要开模，小批量生产时成本控制优势明显；板件边缘全部做了压边钝化处理，没有裸露的锋利切口，组装和使用过程中不会划伤操作人员。安装边界方面，组装完成后整体高度适配成年人站立操作的舒适高度，不需要弯腰操作，炉体内腔的尺寸可以同时容纳20根以上烤签，或者放置标准尺寸的商用烤网，能够同时满足5-8人的烧烤用餐需求；拆解后的平板状态没有外凸的结构件，堆叠存放时不会刮蹭其他装备，表面做高温喷塑处理，能够耐受木炭燃烧的持续高温，长期使用也不会出现漆面脱落、板件锈蚀的问题。结构上还预留了炭灰承接的安装空间，

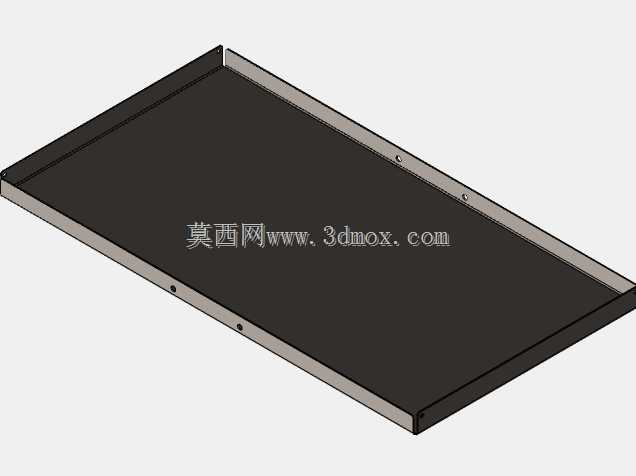

　　使用时可以在炉体底部放置一次性铝箔接灰盘，清理时直接取出接灰盘丢弃即可，不需要清理炉体内部的积灰，大幅降低使用后的清洁工作量；侧板上的卡扣结构同时具备过位保护设计，即使受到意外碰撞，卡扣也不会轻易脱开，只有按照指定角度扳动板件才能完成拆解，避免使用过程中误触导致结构散架。
