三格连体吸塑食品内托结构设计

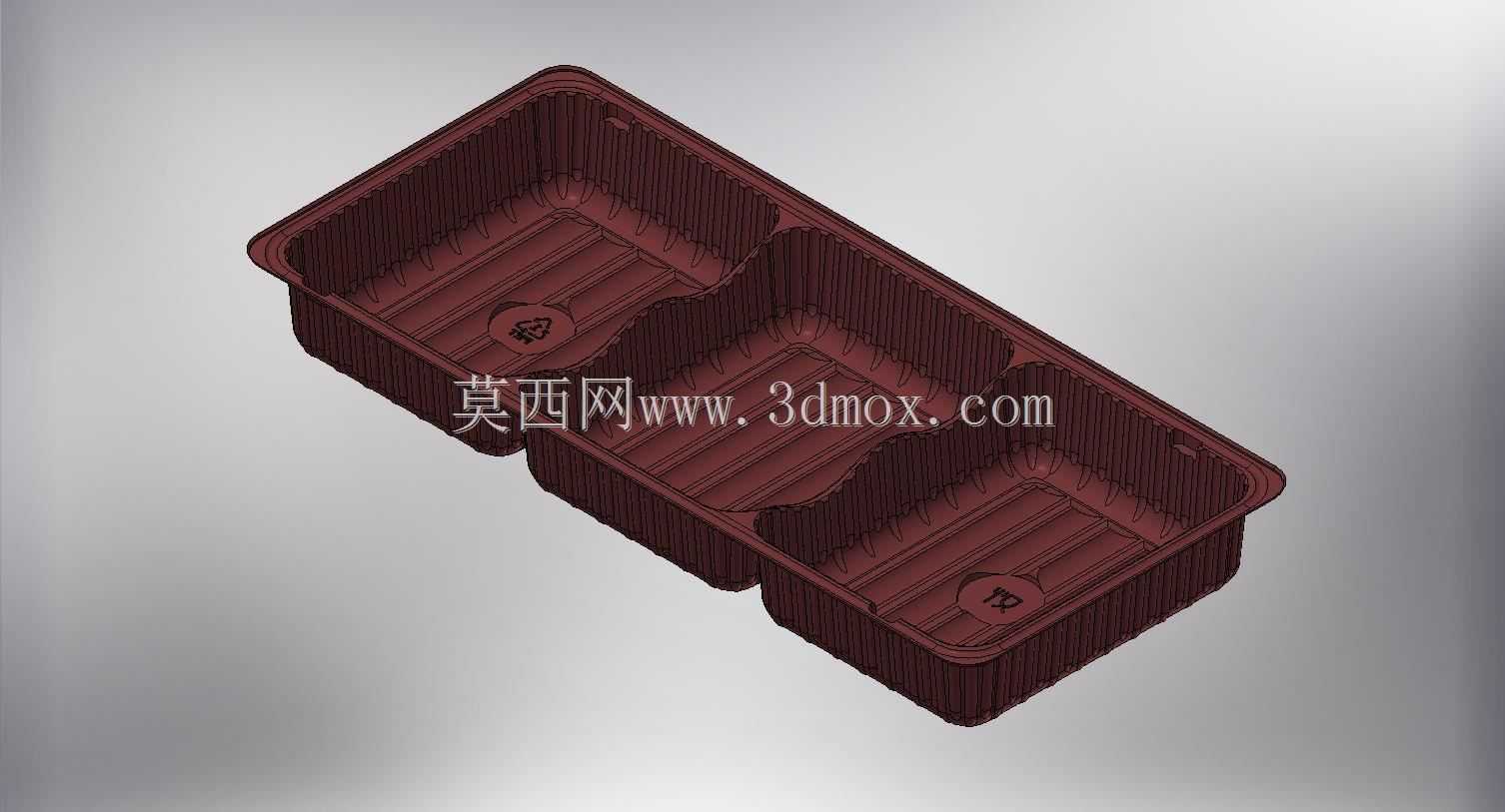

　　这款三格连体塑料托盘主要面向食品分装场景的内包装需求，常见于烘焙点心、分装零食、预制小份餐食的内衬防护，在自动化包装线的装填工位、成品周转环节、终端零售陈列场景都能适配，既可以单独作为内托放置在外包装盒内，也能配合覆膜工艺完成独立封装，避免内部盛装的物件在运输、搬运过程中出现窜动、磕碰、表面磨损的问题。从结构设计逻辑来看，整体采用长方圆角的外轮廓，边缘做了外翻的窄边设计，这个翻边结构一方面是热成型工艺脱模时的受力承托位，避免脱模过程中托盘边缘出现拉扯变形，另一方面在装入外盒时，翻边可以搭在外盒的内台阶上，限制托盘的装入深度，不会出现托体掉落到外盒底部的情况，同时翻边的圆角过渡也能避免锋利边缘划伤操作人员或者划破外盒的包装材料。

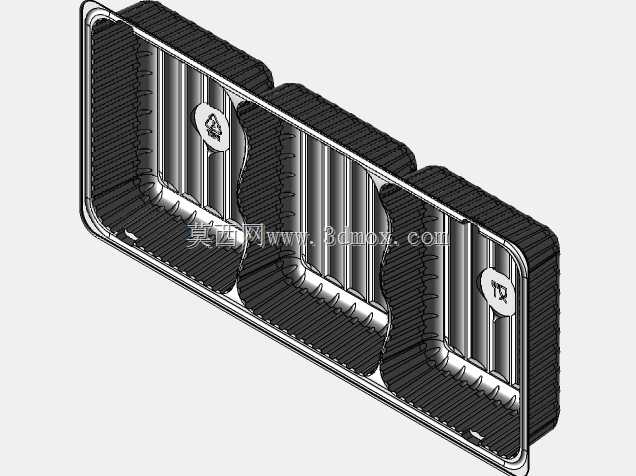

　　三个独立的容置槽采用等宽分隔的布局，相邻槽体之间的分隔筋做了圆弧过渡处理，没有直角死角，一方面是热成型加工时，片材拉伸可以更均匀，不会出现直角位置壁厚过薄导致的强度不足问题，另一方面日常使用中清洁无死角，即便是重复利用的场景也能快速清理槽内残留。每个槽体的底部都设计了细密的横向加强筋，这些筋条并非凸起于槽内底面，而是通过向下凹陷的结构成型，既不会占用槽内的有效盛装空间，又能大幅提升槽底的结构刚性，当托盘堆叠放置时，底部的加强筋可以将上层托盘的重量均匀分散到槽体侧壁，避免槽底受压下凹变形，同时筋条形成的微小间隙还能在盛装带少量油份或者水份的食品时，让积液顺着筋条间隙流到槽底低洼处，避免食品长时间浸泡在积液中影响品质。

　　槽体的侧壁都设计了微小的拔模斜度，角度控制在热成型工艺常用的1.5度到2度区间，既保证堆叠储运时空托盘可以顺畅嵌套，减少空托的仓储占用空间，又不会因为斜度过大导致槽内有效容积缩水，同时侧壁上沿和分隔筋的衔接位置做了加厚的过渡段，提升整个托盘的抗弯折能力，即便是单手托举托盘边缘，整个托体也不会出现明显的弯折形变，不会导致槽内盛装的物品滑落。托盘整体的壁厚分布遵循热成型工艺的材料流动规律，转角位置、加强筋位置的壁厚控制在均匀区间，不会出现局部过薄容易穿孔、局部过厚导致成型冷却周期过长的问题，两个对角位置设计的微小定位凸点，在自动化包装线上可以和输送线的定位卡槽配合，保证托盘装填时的位置精度，不会出现偏位导致装填失败的情况。

　　从安装适配边界来看，这款托盘的外轮廓尺寸适配常规的长方形食品外盒，长宽尺寸留足了和外盒内壁的0.5mm装配间隙，方便人工或者自动化设备快速装入，高度方向和外盒的内高匹配，盖上外盒盖之后不会出现托盘顶起盒盖或者托盘在盒内晃动的问题，空托嵌套时的堆叠间距控制在合理范围，单摞堆叠50个空托的高度不会超过常规仓储货架的层间高度，适配大部分食品加工厂的成品仓储、线边暂存的空间要求。在实际使用场景中，这类托盘除了食品分装，也可以适配小尺寸五金零件、电子元器件的周转分装，槽内的加强筋结构同样能对硬质零件起到缓冲防护的作用，分隔结构可以避免不同规格的零件混装，提升分拣、装配环节的取件效率。
