热成型油炸圈饼食品承托托盘结构

　　日常接触的预包装油炸面制品、烘焙圈饼类食品，在自动化包装线流转、终端储运及开袋即食环节，都需要适配的承托构件做内支撑，避免食品受挤压碎裂、表层油分渗透外袋，同时规整产品在包装袋内的摆放姿态，减少包装环节的物料卡滞问题。这款热成型托盘的结构设计，完全围绕油炸圈饼这类带一定厚度、表层含油脂、受压易碎裂的食品特性展开，没有多余的装饰性结构，所有曲面与加强筋都服务于实际使用需求。

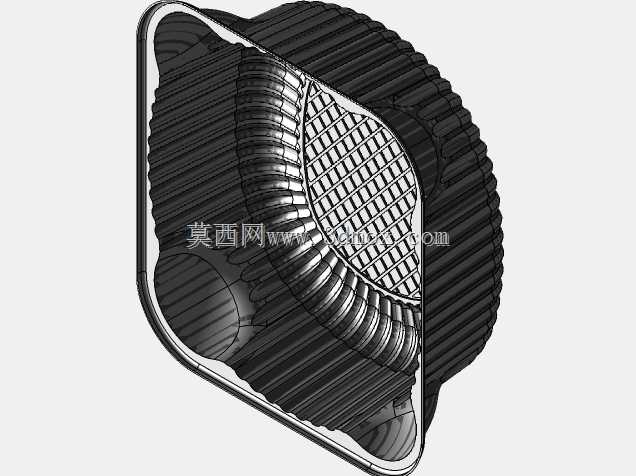

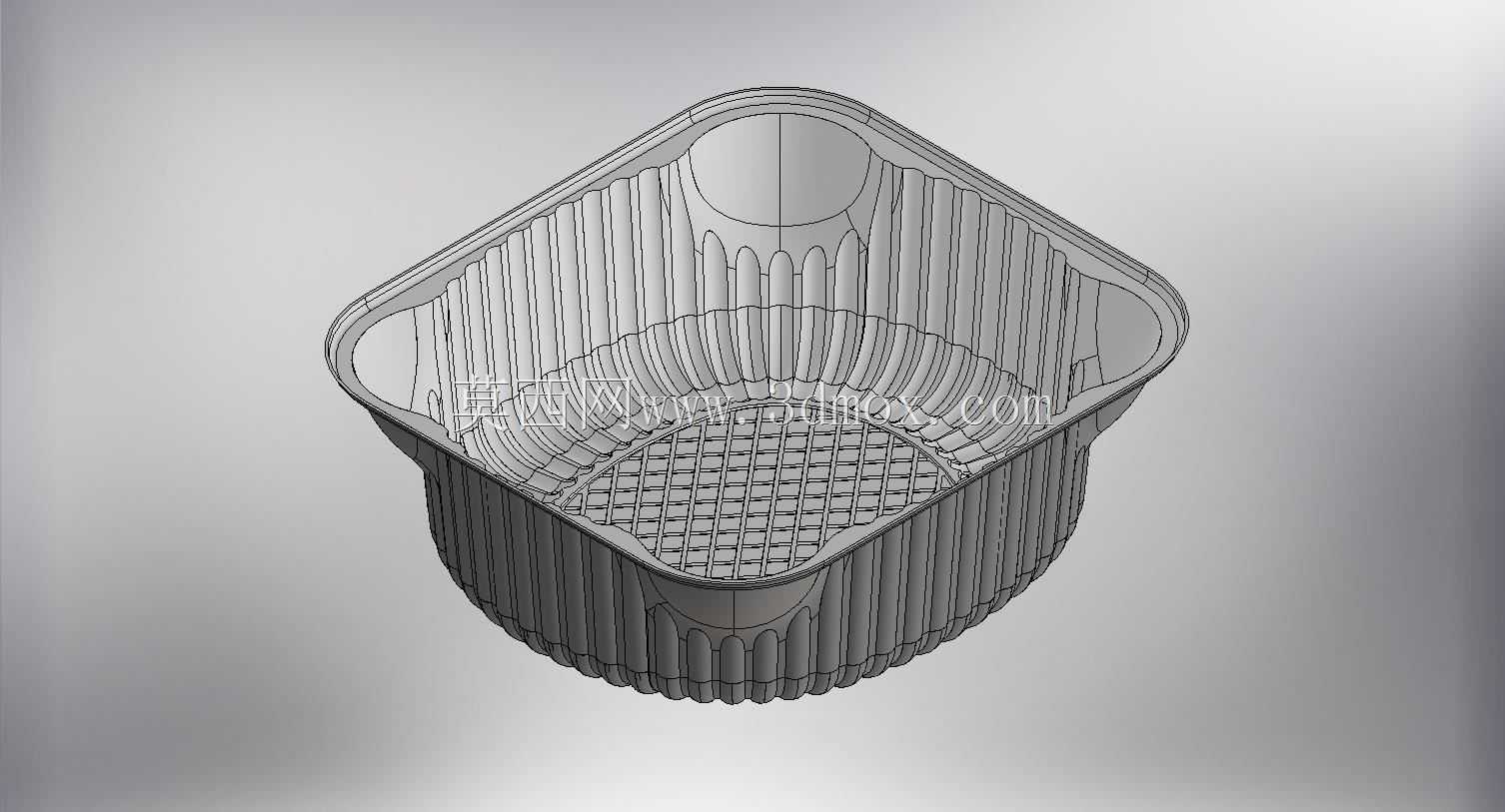

　　从结构细节来看，托盘整体采用圆角菱形的外轮廓，刚好匹配单枚圆形油炸圈饼的外接尺寸，边角做了大圆弧过渡，既避免热成型脱模时的应力开裂，也能在包装袋内减少尖锐边角对包装膜的穿刺风险。侧壁区域设计了连续的竖向加强筋，筋条从托盘口沿一直延伸到底部承托面的边缘，这种结构不需要增加片材厚度，就能大幅提升托盘侧壁的抗挤压能力——在堆码储运过程中，即使上层包装施加一定的垂直压力，侧壁也不会出现向内塌陷挤压食品的问题，同时竖向筋条之间形成的微小导流槽，能将食品表面析出的多余油脂导流到托盘底部，避免油脂长期浸泡食品底部影响口感。

　　托盘底部的承托面没有做光滑平面设计，而是排布了密集的网格状凸点结构，凸点高度控制在0.8-1.2mm区间，既可以让食品底部与托盘底面之间留出微小的通风间隙，减少食品闷软的概率，也能增大接触摩擦力，避免食品在运输晃动过程中在托盘内移位、与侧壁反复碰撞掉渣。托盘口沿做了外翻的窄边设计，宽度控制在3mm左右，这个尺寸刚好适配自动化包装线的吸盘取料工位，吸盘吸附口沿平面时不会出现漏气滑脱的问题，同时外翻边也能提升托盘整体的口部刚度，在叠放储运空托盘时，上下托盘可以通过口沿嵌套定位，不会出现卡滞过紧难以分离的情况，适配自动化生产线的分料机构取料节奏。

　　设计过程中需要重点把控几个安装与适配边界：首先是托盘的内腔深度，要比对应食品的厚度高出2-3mm，给食品受热膨胀、包装膜热收缩留出足够的余量，避免包装膜直接贴附在食品表面导致表皮脱落；其次是侧壁的拔模斜度，统一控制在7°，这个角度既能保证热成型生产时的顺利脱模，也能让空托盘叠放时的嵌套深度控制在整体高度的1/3，既减少空托盘的储运空间，又不会因为嵌套过深导致取料时托盘变形；另外所有的结构转角都做了R2以上的圆角处理，避免热成型过程中片材拉伸过度导致的局部壁厚过薄，保证托盘各个位置的结构强度均匀，不会出现受力易破的薄弱点。

　　在实际生产线适配场景中，这类托盘需要和全自动吸塑热成型机、食品装盒机、枕式包装机做工位匹配，托盘的外形尺寸公差要控制在±0.5mm以内，才能保证在包装线的定位卡槽内顺利输送，不会出现卡料、偏位的问题。和普通平面托盘相比，这种带加强筋与网格底的结构，在相同承托强度下可以减少15%左右的片材用量，同时因为导流结构的存在，不需要额外在托盘内加垫吸油纸，能有效降低包装环节的综合成本。针对油炸食品的使用场景，结构设计时特意避免了向内的直角凹槽，防止食品碎屑、油脂残留在内难以清理——当然这类托盘本身属于一次性食品接触用包装，无清洁死角的结构也能避免生产过程中脱模时的碎屑残留，减少生产环节的次品率。

　　从结构建模的逻辑来看，这类热成型件的建模不能直接做实体抽壳，需要先构建整体的外轮廓曲面，再通过等距偏移生成片材的中面，最后按照片材厚度生成实体，同时要对所有加强筋、网格凸点的位置做片材拉伸率校验，保证拉伸比在热成型工艺允许的范围内，避免出现局部壁厚不足的问题。建模过程中还要预留出热成型的收缩余量，根据常用的PP、PET食品级片材的收缩率，对整体尺寸做0.3%-0.5%的预放大，保证生产出来的成品尺寸符合设计要求。另外托盘底部的网格凸点不能做太尖锐的顶点，否则热成型时片材无法完全填充模具型腔，会出现凸点成型不饱满的问题，所有凸点的顶部都要做微小的圆角过渡，保证成型饱满度。
