热成型透明盖配套圆形饼图包装框

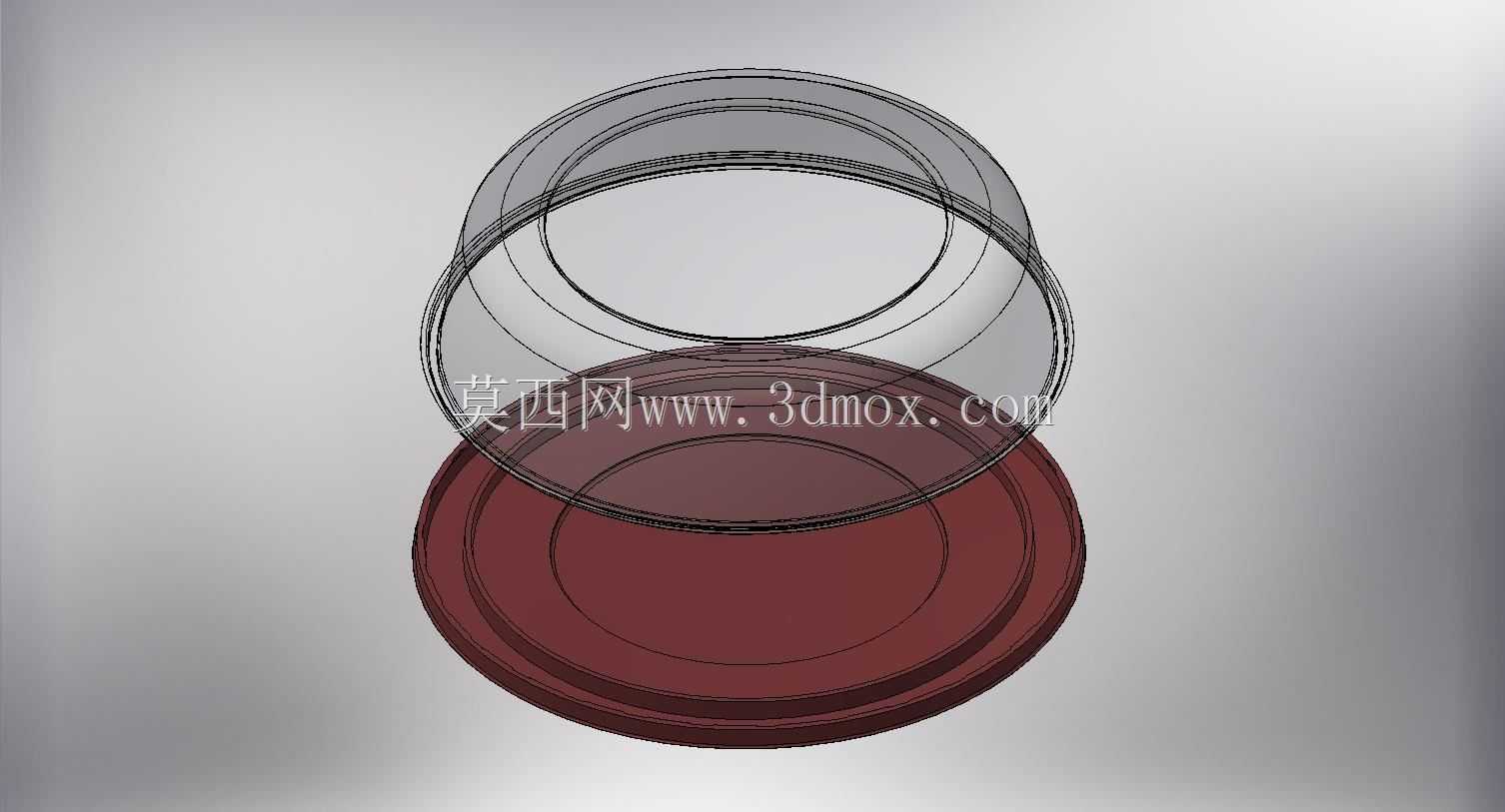

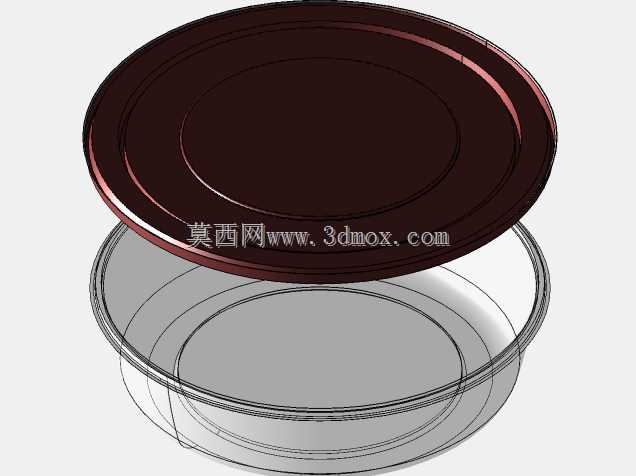

　　这款圆形饼图框是热成型工艺下的食品包装配套构件，主要适配烘焙类圆形食品的封装展示场景，在商超烘焙区、甜品外带、预制点心分装等场景中应用广泛，可单独作为承托底座使用，也可搭配同口径透明罩形成完整密封包装单元，兼顾食品防护与展示效果。从结构设计来看，底座采用深红色硬质热成型片材加工，盘面设置多圈环形凸筋，最外圈凸筋高度略高于盘面，既可以对放置在中心的食品形成侧向限位，避免运输过程中食品滑移偏移，也能为透明罩的扣合提供精准的定位边界，透明罩扣合后与外圈凸筋形成过盈配合，无需额外粘接即可实现基础密封，阻挡外界灰尘、水汽接触内部食品。透明罩采用圆弧穹顶设计，整体为等壁厚回转体结构，穹顶曲率经过反复调整，既保证了足够的纵向抗挤压强度，

　　堆叠时上层包装的压力可以沿穹顶曲面均匀传导到底座外圈凸筋上，避免压损内部食品，也不会因为曲率过大导致内部光线折射过度，影响消费者观察内部食品的形态。底座的底部设置有浅度环形凹槽，与透明罩顶部的外轮廓尺寸匹配，多组包装堆叠时上层底座的凹槽可以卡入下层透明罩的顶部，提升堆叠稳定性，减少运输过程中的倒垛风险。设计过程中针对热成型工艺的特性做了多处适配，所有转角位置均采用大圆弧过渡，避免热成型时片材拉伸过度导致局部壁厚过薄，影响结构强度；所有配合面均设计了1.2度的拔模斜度，方便成型后快速脱模，提升生产效率。从安装边界来看，底座的最大外径与透明罩的最大外径保持一致，扣合后整体外轮廓无突出结构，适配常规的圆形食品包装自动化封装线的料道尺寸，

　　可直接接入现有流水线完成食品装填、扣盖、贴标等工序，无需对现有设备做额外改造。盘面的环形凸筋间距经过优化，既可以适配常规尺寸的6寸圆形烘焙食品，也可以通过搭配不同尺寸的内衬托，兼容更小尺寸的点心分装，提升构件的通用适配性。透明罩的边缘做了卷边处理，避免锐边划伤操作人员，同时卷边结构也提升了罩体边缘的刚性，扣合时不易出现变形翘边的问题。在实际使用场景中，该构件可直接接触常温烘焙食品，材质符合食品接触材料的相关要求，承托盘面的平面度控制在0.5mm以内，放置带酥皮的点心时不会因为盘面凹凸导致酥皮受压破碎。针对外带场景，底座外圈凸筋上预留了可搭配封口膜的环形平面，扣合透明罩后可在该位置缠绕封口膜，进一步提升密封性能，避免外带过程中汤汁、碎屑洒出。整体结构无多余复杂特征，热成型加工时的片材利用率较高，可有效控制单件生产成本，适合大批量生产应用。
