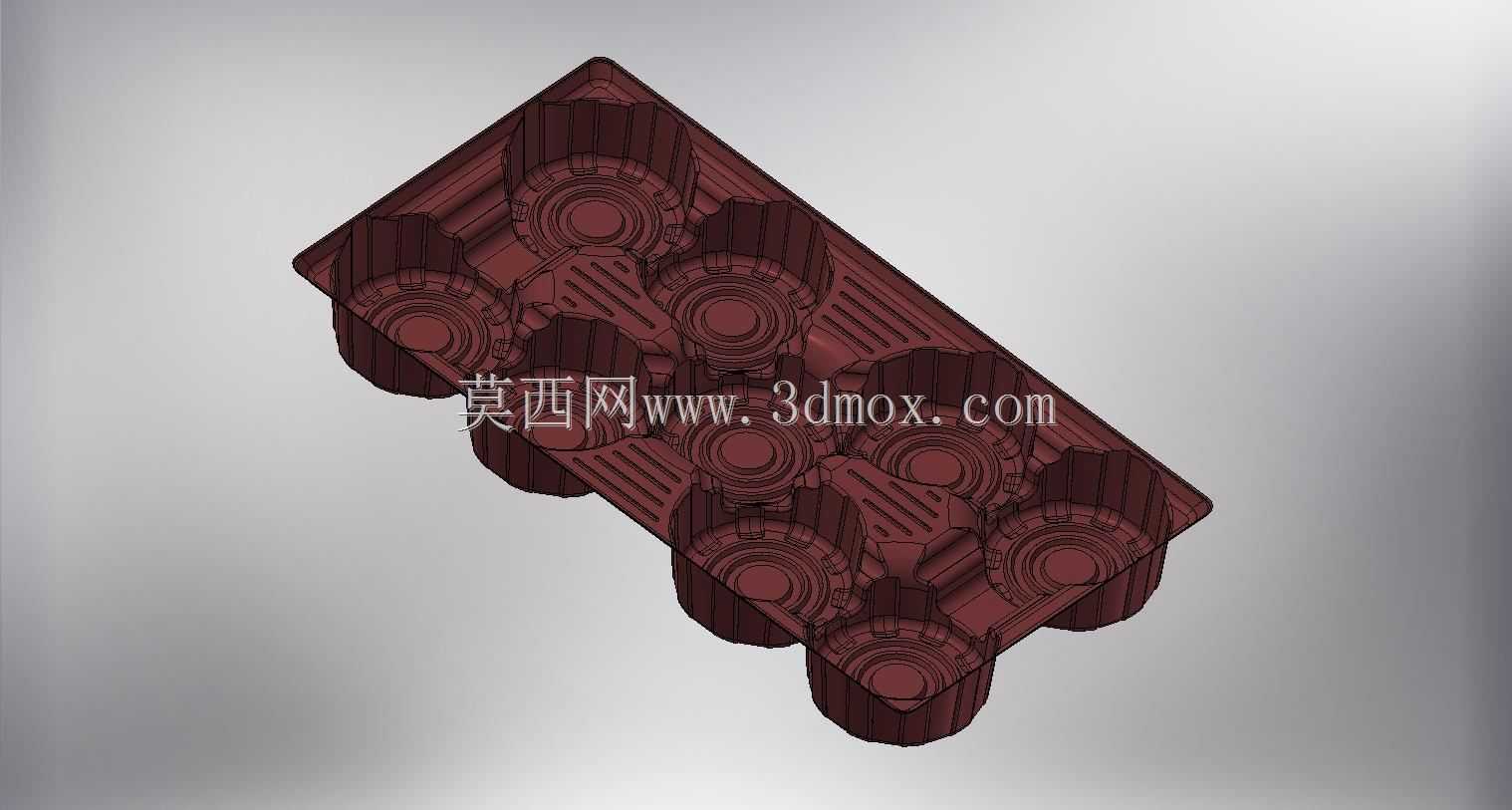

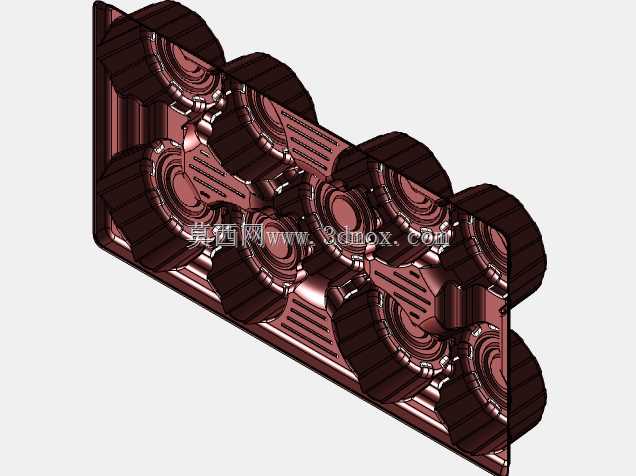

多腔位热成型糖果吸塑内托结构

　　这款多腔位热成型内托，主要应用于休闲食品生产环节的成品内包装工序，直接适配自动化糖果装盒生产线的上料工位，可与常规翻盖纸盒、透明吸塑外盒完成嵌套配合，解决散粒状、带独立裹包衣的糖果在储运、售卖环节的磕碰、窜动、表层糖衣磨损问题。从实际产线适配角度看，该内托的整体外轮廓做了微拔模斜度处理，周圈侧边预留0.3mm的装配间隙，可顺畅卡入对应规格的外包装盒内壁，不会出现卡滞、装入后松垮晃动的情况，底部设计的网格状加强筋，既可以减少片材用料厚度，又能提升整体托体的抗形变能力，堆叠码放时单托可承受3kg左右的垂直压力，不会出现腔位塌陷压坏内部糖果的问题。

　　设计过程中优先考虑了热成型工艺的成型可行性，每个产品容纳腔的深度与开口直径比例控制在1:1.2以内，腔体内壁做了均匀的0.8度脱模斜度，避免吸塑成型后出现脱模粘模、腔位壁厚不均的问题；相邻腔位之间的隔断筋宽度设置为4mm，既可以保证相邻糖果不会互相挤压摩擦，又能给自动化取料机械手预留足够的夹持空间，不会出现夹取时碰伤相邻工位产品的情况。每个容纳腔的底部都设计了直径2mm的透气小孔，在自动化装料时可以快速排出腔体内的空气，避免糖果落位时因为气垫效应出现放偏、浮起的问题，同时在冷链储运场景下，透气孔可以平衡内外温差带来的气压差，避免托体出现变形翘边。

　　从安装边界与适配性来看，该内托的整体长宽尺寸匹配常规自动化包装线的料仓定位槽，公差控制在±0.2mm以内，可以直接放入现有标准规格的装盒机料仓，不需要额外调整设备定位治具；托体边缘的定位缺口对应料仓的定位凸点，上料时可以快速完成方向识别，不会出现腔位反向导致装料失败的问题。针对不同规格的裹包糖果，每个腔位的内部轮廓做了仿形设计，腔壁与糖果外轮廓预留0.5mm的间隙，既可以限制糖果在腔体内的径向窜动，又不会因为间隙过小导致糖果装入、取出时卡滞，消费者取用单颗糖果时可以顺畅倒出，不会出现糖衣粘在托体内壁的情况。

　　在结构细节处理上，托体的周圈边缘做了卷边处理，避免热成型后的锐边划伤操作人员或者划破外盒包装；底部的支撑凸点高度统一为1.5mm，让托体放入外盒后底部与盒底之间留出微小空隙，避免盒底的印刷油墨直接接触糖果裹包层，同时可以提升托体的防滑性能，在输送线上移动时不会出现打滑偏移。针对热成型工艺的生产效率优化，该内托的型腔排布采用等间距矩阵布局，片材排布时的材料利用率可以达到82%以上，减少边角料的产生，降低单托的生产耗材成本；型腔之间的流道设计均匀，吸塑成型时片材的拉伸比一致，每个腔位的壁厚偏差控制在0.05mm以内，不会出现局部过薄易破、局部过厚浪费材料的问题。

　　实际应用场景中，这类内托除了适配常规的硬糖、夹心巧克力类产品，调整腔位轮廓尺寸后也可用于小型独立包装的烘焙点心、果脯类产品的内包装，整体结构的通用性较强，只需要更换对应的吸塑模具就可以在同一条热成型生产线上完成加工，不需要额外调整设备的加热、吸塑参数。针对储运环节的堆码需求，托体的四个角位置设计了堆叠定位凸台，多层空托堆叠时可以互相嵌合，堆叠高度达到50层时不会出现滑移倒塌，方便生产车间的半成品转运与仓储管理，减少空托存放占用的空间。
