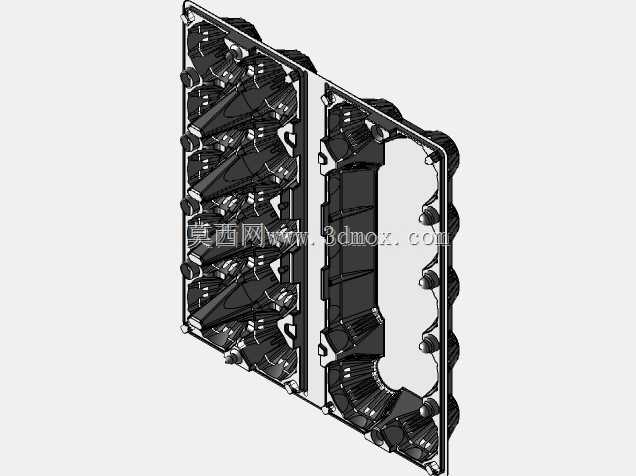

十枚装吸塑鸡蛋托盘结构设计

　　这款吸塑蛋托的结构设计，核心围绕禽蛋流通环节的防护需求展开，日常应用覆盖商超禽蛋售卖、生鲜配送、禽蛋短途转运等多个场景，是禽蛋包装体系里消耗量极大的一次性承载构件。从实际使用逻辑出发，单个托盘的额定承载量为十枚鸡蛋，每个蛋位的凹陷轮廓完全贴合普通鲜鸡蛋的椭球曲面，蛋窝深度控制在鸡蛋整体高度的三分之二位置，既可以保证鸡蛋放入后不会轻易滑脱，又能让鸡蛋上部露出合适高度，方便消费者拿取，同时适配自动化禽蛋装盒生产线的下料工位行程，不会因为蛋窝过深导致吸嘴放蛋时卡滞。设计时充分考虑了吸塑工艺的成型特性，所有棱边位置都做了R2以上的圆角过渡，没有尖锐的直角结构，避免热成型片材拉伸时出现局部壁厚过薄、易开裂的问题，相邻蛋位之间设置的加强筋结构，

　　一方面可以提升托盘整体的抗弯折性能，堆叠时上层托盘的重量不会直接压在下层的鸡蛋上，另一方面筋位的走向刚好形成空气流通的通道，即便多层托盘叠放运输，蛋位之间也不会形成密闭空间，减少禽蛋存放期间的闷坏概率。托盘整体的外轮廓尺寸适配常规的生鲜物流周转箱内部边界，长宽方向预留了3mm的堆叠间隙，多个托盘叠放时不会因为尺寸公差出现卡滞，边缘位置设置的外翻边结构，既可以作为自动化生产线的抓取定位边，也能在手动搬运时提供受力支撑点，避免搬运时托盘边缘变形导致鸡蛋滑落。每个蛋窝的底部都设计了微小的缓冲凸点，当托盘受到垂直方向的冲击时，凸点可以通过微小的形变吸收部分冲击力，降低鸡蛋蛋壳破损的概率，同时凸点之间预留的微小间隙，

　　能够让鸡蛋表面的凝水顺利排出，避免蛋底长期积水导致蛋壳发霉。从结构强度匹配来看，这款蛋托适配0.3-0.5mm厚度的PET或者PVC吸塑片材，片材拉伸后的最薄位置控制在0.15mm以上，满足单次周转使用的强度要求，不会因为正常拿取的受力出现开裂。相邻蛋位的中心距经过反复校核，既保证鸡蛋放入后相互之间不会发生碰撞，又尽可能压缩托盘的整体尺寸，提升单位周转箱的装载量，降低物流环节的单位运输成本。托盘的镂空区域设计，一方面是减少片材的使用量，控制单件产品的原料成本，另一方面也方便消费者直观观察鸡蛋的外观状态，不需要拿起鸡蛋就能检查蛋壳是否有破损、脏污，适配零售场景的选购需求。在堆叠适配性上，托盘上边缘的定位凸台和下边缘的定位凹槽一一对应，

　　多层叠放时可以自动对位，不会出现横向滑移，叠放高度的公差控制在±1mm以内，适配自动化包装线的堆叠工位定位精度要求，不需要额外的导向机构就能完成整齐堆码。针对运输过程中的横向晃动场景，蛋窝侧面的环形抱紧结构可以给鸡蛋提供足够的侧向支撑，即便运输过程中出现急刹、颠簸，鸡蛋也不会在蛋窝内出现大幅度的窜动，避免蛋壳之间相互碰撞破损。整个结构没有多余的复杂特征，所有的成型角度都满足吸塑工艺的脱模要求，拔模斜度控制在5度以上，生产时不需要复杂的脱模机构就能顺利出模，有效降低量产时的工艺难度和废品率。
