三腔连体式肥皂泡罩热成型结构设计

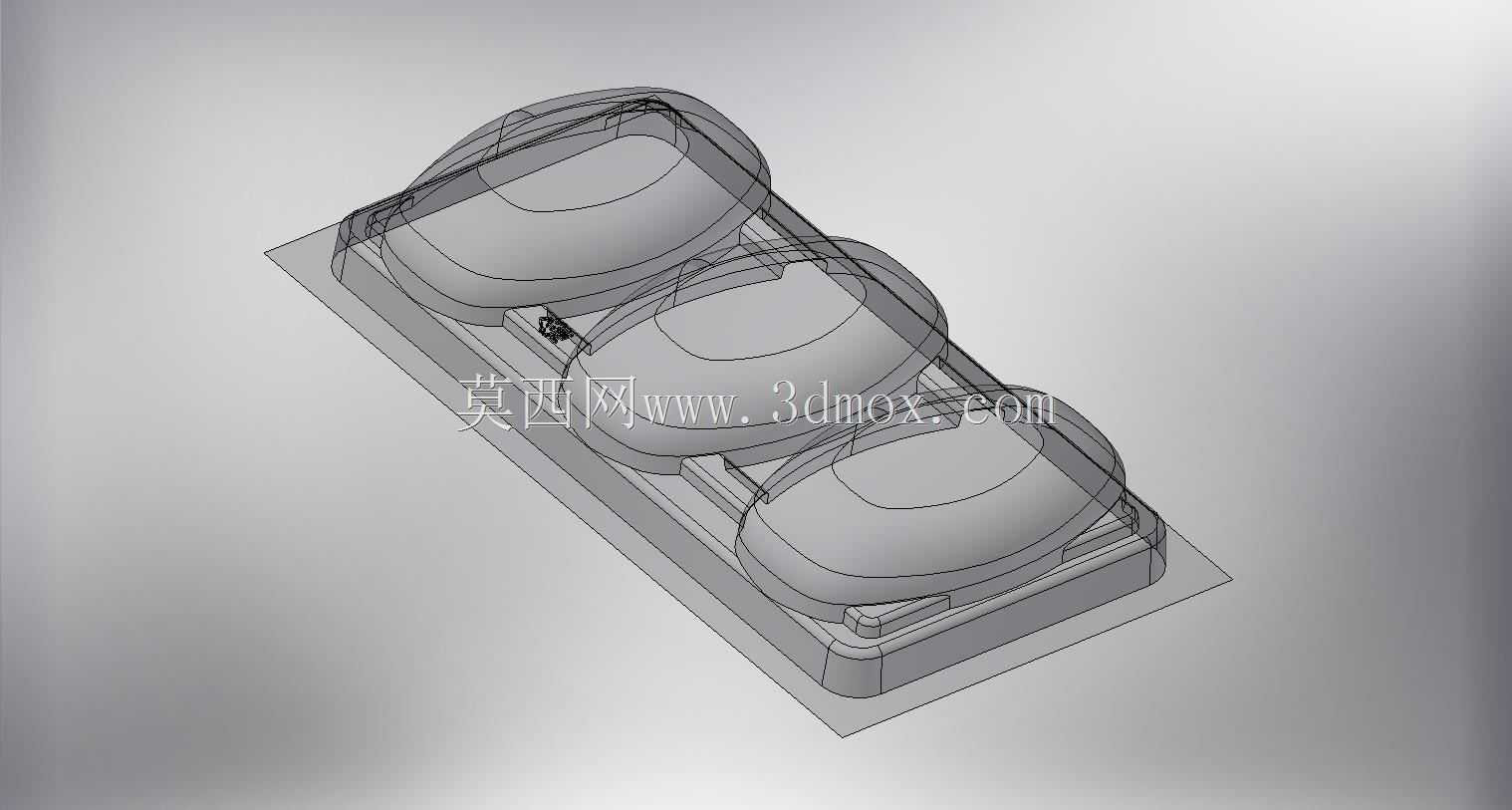

　　这款三腔连体泡罩主要面向日化洗护类块状清洁用品的内包装防护场景，适配固态香皂、手工皂、精油皂等产品的终端封装需求，在商超流通、电商运输、仓储堆叠环节承担产品定位、防磕碰、防尘防潮的核心作用。从结构设计逻辑来看，整体采用一体化连片式布局，三个独立型腔沿长度方向等距排布，型腔轮廓完全匹配常规椭圆块状肥皂的外弧面，侧壁预留0.8mm的均匀脱模斜度，既保证热成型加工时片材拉伸均匀，不会出现局部壁厚过薄导致的破损问题，也能让皂体放入后形成适度的过盈配合，运输过程中不会在型腔内窜动产生异响或表面磨损。型腔外围的连片法兰边宽度设置为12mm，这个尺寸是经过多轮试产验证的：过窄会导致热封时封边强度不足，受挤压后容易开裂漏装；

　　过宽则会额外增加片材耗材成本，同时给后续的模切工序带来定位偏差的隐患。法兰边表面预留了均匀的热封纹路压合位，和配套的涂胶卡纸或者铝箔盖材热压后，能形成连续的密封环，隔绝外界水汽和灰尘，延长皂品的存储保质期。从安装与适配边界来看，这款泡罩的整体外轮廓尺寸适配常规的自动泡罩包装机成型工位，片材进给方向的定位孔间距符合通用送料链轨的齿距要求，不需要对现有量产设备做额外的工装改造，就能直接上线生产。单个型腔的深度设置为22mm，刚好容纳厚度20mm的标准块状肥皂，顶部预留2mm的缓冲间隙，避免盖材热封时直接压蹭皂体表面，破坏皂体的印花或者表层质感。三个型腔之间的连接筋宽度设置为5mm，既保证连片的整体结构强度，

　　在设备上输送时不会出现片材拉扯变形，也能让消费者在使用时轻松沿连接筋将单个皂体泡罩掰下，不需要借助额外的裁切工具，兼顾了量产加工的刚性需求和终端使用的便利性。热成型工艺适配0.3-0.5mm厚度的PVC、PET或者可降解PLA片材，设计时针对不同片材的拉伸率做了圆角过渡优化，所有型腔转角处都做了R3mm的圆弧处理，避免直角位置片材拉伸过度出现发白、穿孔的缺陷，同时圆弧过渡也能减少应力集中，泡罩受外力挤压时不会从转角位置轻易开裂。从实际使用场景的适配性来看，这款结构既可以作为独立的三粒装皂品套装内托，搭配外彩盒做组合套装销售，也可以在模切工序调整切刀位置，拆分后作为单粒皂品的独立泡罩包装使用，一套模具就能适配两种包装规格，

　　大幅降低了包装厂商的模具投入成本。在仓储堆叠测试的结构验证中，连片法兰边的平面度公差控制在0.2mm以内，多层堆叠时上下层泡罩可以完全贴合，不会出现滑垛问题，单平米仓储堆码承重可以达到80kg，满足常规物流中转的堆码要求。针对电商运输的跌落场景，型腔底部做了1mm深度的网格加强筋设计，在不增加片材厚度的前提下，将底部的抗冲击强度提升了40%，从1.2米高度自由跌落至硬质地面时，泡罩不会出现开裂、皂体脱出的问题。设计过程中也充分考虑了脱模顺畅性，型腔侧壁的抛光方向和脱模方向保持一致，没有倒扣结构，热成型后可以通过气吹方式自动脱模，不需要人工辅助取件，适配高速自动化生产线的节拍要求，单工位生产节拍可以达到每分钟30模，匹配量产线的效率需求。
