热成型吸塑工艺长方形工业承载托盘结构

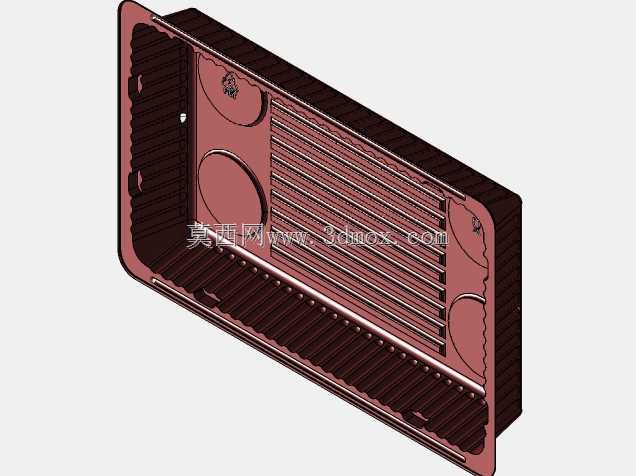

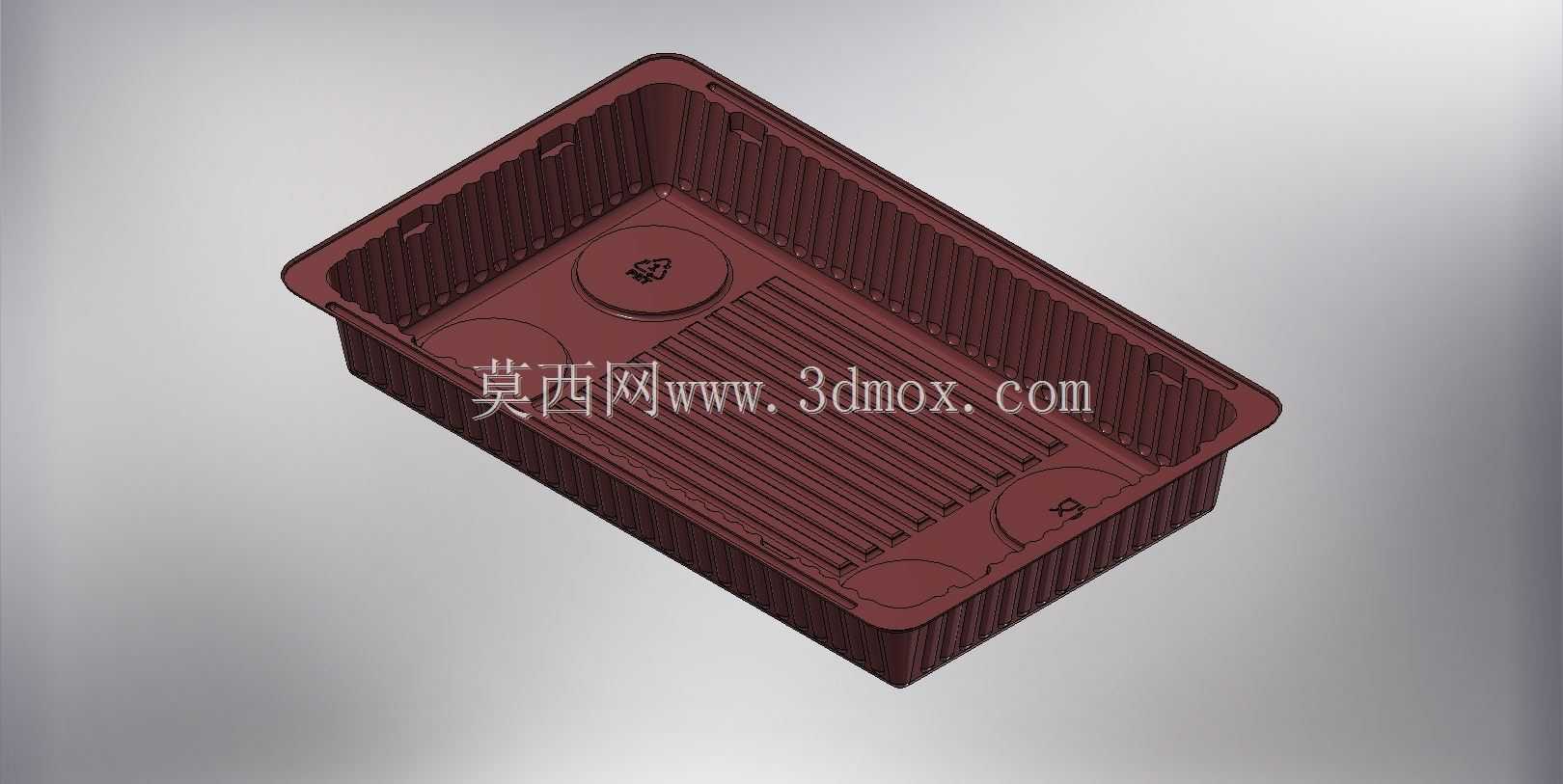

　　这款热成型托盘在电子制造、精密零部件周转场景中应用十分广泛，日常产线工位上用来规整存放小型通讯类结构件、精密冲压件，避免加工流转过程中零件磕碰划伤，也能适配自动化产线的上料定位需求，减少人工摆料的对位偏差。从结构设计来看，整体采用长方形敞口布局，周圈设置竖直加强筋结构，筋条沿侧壁高度方向连续排布，既可以提升托盘堆叠时的侧向承压能力，也能在多个托盘叠放时起到导向定位作用，避免叠放错位导致的内容物挤压。托盘底部设置了多组不同轮廓的定位凹槽，分别对应不同规格零件的外形轮廓，凹槽深度根据零件的突出结构做了差异化设计，确保零件放入后不会出现窜动，其中圆形定位槽内设置了防转凸点，匹配带定位孔的圆形零件，防止零件在槽内转动磨损表面。

　　底部的条状格栅区域一方面可以减少热成型过程中的材料收缩变形，另一方面也能提升托盘底部的整体刚性，避免盛放较重零件时出现底部下凹的情况，格栅的凸起高度经过匹配设计，不会与放置的零件平面产生硬接触，防止零件表面出现压痕。托盘边角位置做了大圆弧过渡处理，既可以避免热成型加工时的应力集中导致的边角开裂问题，也能在人工搬运时减少锐边划伤的风险，侧壁顶部的翻边结构做了加厚处理，作为托盘搬运时的主要受力位置，翻边宽度适配常见的周转箱卡槽尺寸，可以直接嵌入标准周转箱内使用，不需要额外的固定结构。从安装与适配边界来看，这款托盘的外形尺寸适配常规600*400标准周转箱的内部容纳空间，单托盘堆叠高度控制在合理区间，

　　满箱堆叠时不会超过周转箱的额定堆叠高度，底部的定位凸台与下方托盘的敞口边缘配合，堆叠间隙控制在1.2mm左右，既保证堆叠顺畅不会卡滞，也不会因为间隙过大导致运输过程中托盘晃动。设计过程中针对热成型工艺的特性做了多处工艺优化，所有转角位置的脱模斜度统一设置为1.5度，避免脱模时出现粘模导致的结构拉伤，侧壁的筋条宽度与深度比例控制在1:1.2以内，防止吸塑成型时出现筋位缺料、壁厚过薄的问题，不同深度的凹槽之间做了平缓的斜面过渡，减少片材拉伸过程中的壁厚不均，保证托盘整体的结构强度一致性。在实际产线使用中，这款托盘可以适配清洗工序的周转需求，底部的格栅结构可以让清洗液顺利流通，不会在托盘内积液，烘干过程中也能加快空气流通，提升烘干效率，

　　周圈的加强筋结构可以耐受清洗过程中的高压水流冲击，不会出现结构变形。针对自动化产线的适配，托盘的外侧边缘设置了定位基准面，可以直接与自动化上料机构的定位卡槽配合，定位精度控制在±0.2mm以内，满足机械手取料的定位要求，不需要额外增加治具进行二次定位，能有效提升产线的上料效率。托盘的材料选用常规的抗静电PETG片材，热成型后表面电阻稳定在10^6-10^9Ω区间，适合存放静电敏感类电子零件，避免静电击穿损坏元器件，材料的耐温范围覆盖-20℃到60℃，可以适配常规的仓储、产线、清洗工序的温度环境，不会因为温度变化出现脆裂或者软化变形的问题。
