原木榫卯交错咬合半搭接木结构节点

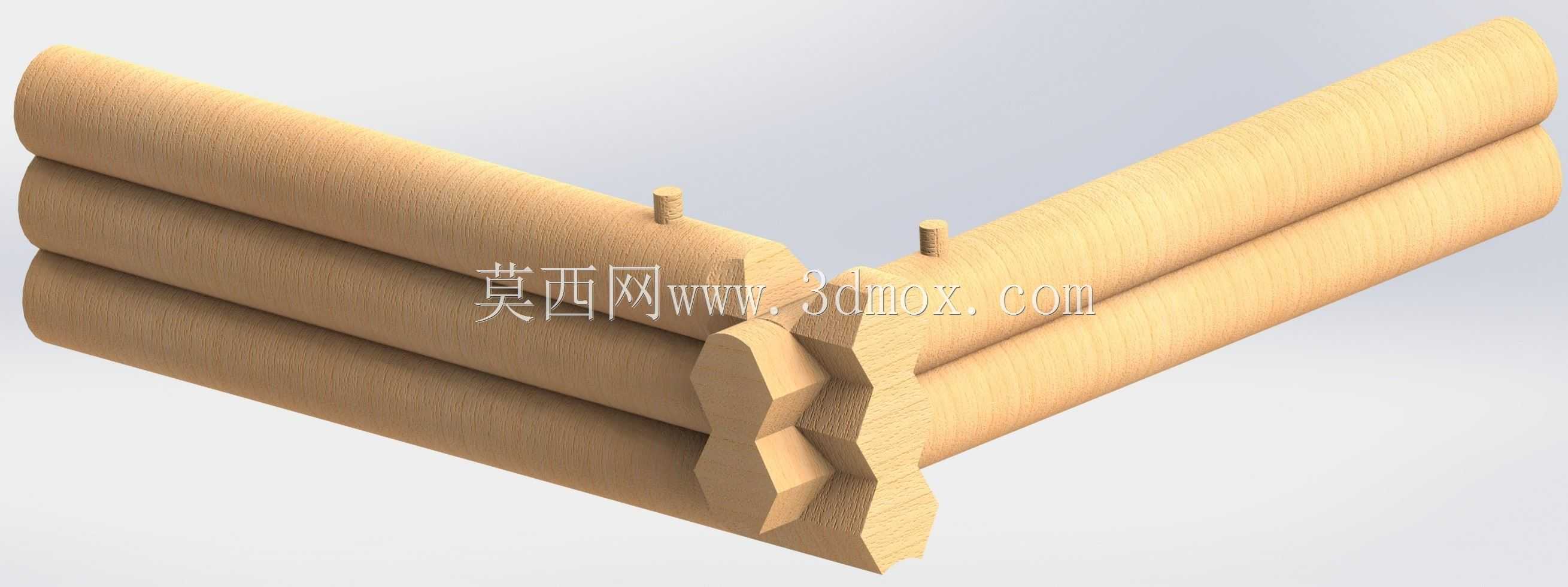

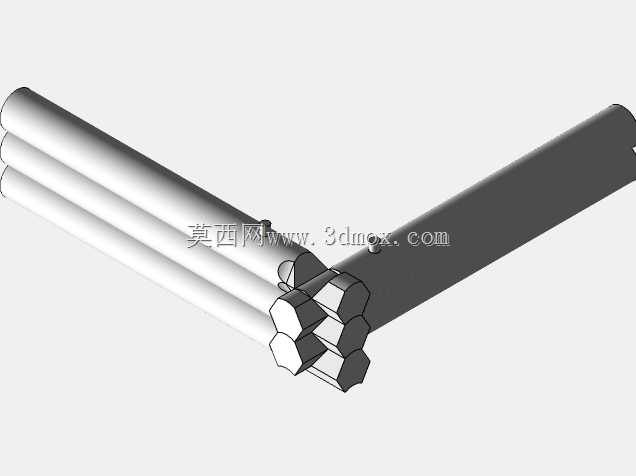

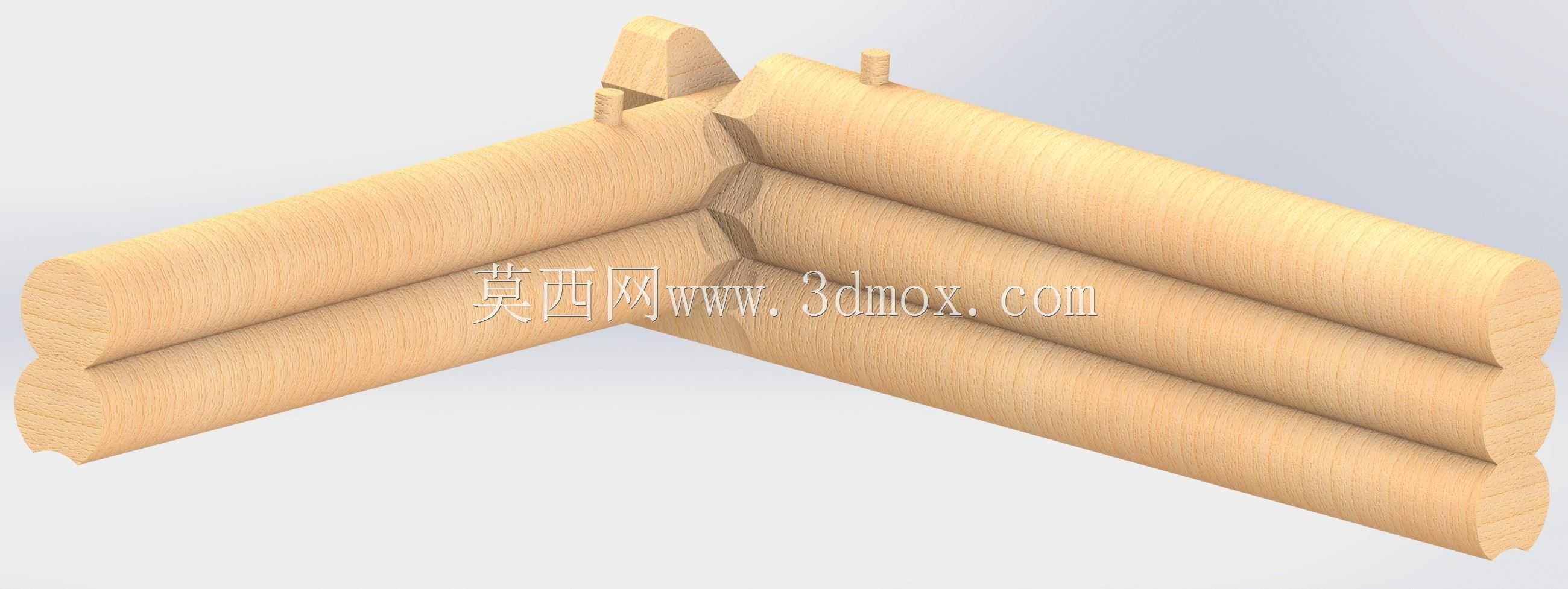

　　这类原木交错咬合的半搭接节点，多用于轻型原木结构的临时作业棚、林区管护用房、户外露营地木构设施的横向杆件连接场景，区别于传统井干式木刻楞的满槽咬合结构，该节点采用半切榫头配合定位小圆柱销的形式，在保证连接强度的前提下，大幅降低了原木构件的切削加工量，适合现场快速裁切装配，不需要复杂的金属固件即可完成杆件的锁合固定。从结构受力层面看，该节点针对横向叠放的三根原木做了错位半榫切削，每根杆件的咬合面都预留了1/2杆径的嵌合深度，相邻杆件的凸榫与凹槽完全贴合，接触面的摩擦力可抵消杆件受竖向荷载产生的横向滑移，端部额外设置的两个小直径圆柱定位销，垂直贯穿上下叠合的杆件，可避免节点受水平侧向力时出现榫头脱开的问题，相比直榫对接结构，

　　这种交错咬合的形式能让多根平行原木形成整体受力单元，单根杆件的受力可均匀传递到相邻的所有叠合杆件上，不会出现局部应力集中导致的榫头断裂问题。在实际装配过程中，该节点不需要额外的辅助支撑即可完成临时定位，嵌合面的加工公差控制在0.5mm以内即可保证装配顺畅，不需要做过度的精磨处理，适配林区现场使用便携式链锯加工的作业条件，所有切削面都为平面或规则弧面，没有复杂的曲面造型，普通作业人员经过简单培训即可完成加工。从安装边界来看，该节点的整体咬合段长度为1.5倍原木直径，装配完成后节点处的整体厚度为三根原木叠合的总直径，杆件延伸段的轴线保持平行，不会因为节点咬合出现杆件偏折，可直接作为墙体的横向龙骨或者屋面的檩条支撑结构使用，

　　节点处的外轮廓没有突出的尖锐结构，后续铺设外墙挂板或者屋面防水层时不需要额外做找平处理。设计过程中特意将咬合榫头的受力面设置为垂直于竖向荷载方向，避免了长期受载出现榫头压溃变形的问题，定位销的位置设置在节点受力的中性层位置，不会因为杆件受弯产生的剪切力切断定位销，同时半切的结构保留了每根原木一半以上的完整截面，相比全槽贯穿的榫接结构，杆件自身的抗弯强度损失控制在30%以内，能充分发挥原木自身的材料力学性能。这类节点也可拓展用于景观木栈道的护栏、户外木栅栏的横向杆件连接，不需要做镀锌金属件的防腐处理，整体结构的耐候性更强，在林区高湿度、强腐蚀的环境下，全木构件的使用寿命比带金属固件的连接结构更长，

　　也不会出现金属固件锈蚀后污染木材表面的问题。在建模过程中需要重点控制咬合面的配合间隙，既要保证装配时的顺畅度，也要避免间隙过大导致节点受力后出现过大的形变位移，定位销的孔径与销径采用基孔制间隙配合，装配时可借助木槌轻敲完成固定，不需要额外施胶即可达到足够的连接强度，若用于永久型建筑结构，可在咬合面涂抹木工结构胶进一步提升节点的整体刚度。
