美年达橙味汽水金属瓶盖三维结构设计

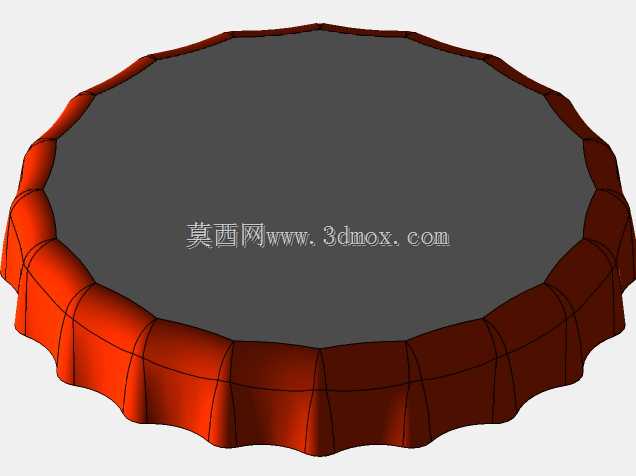

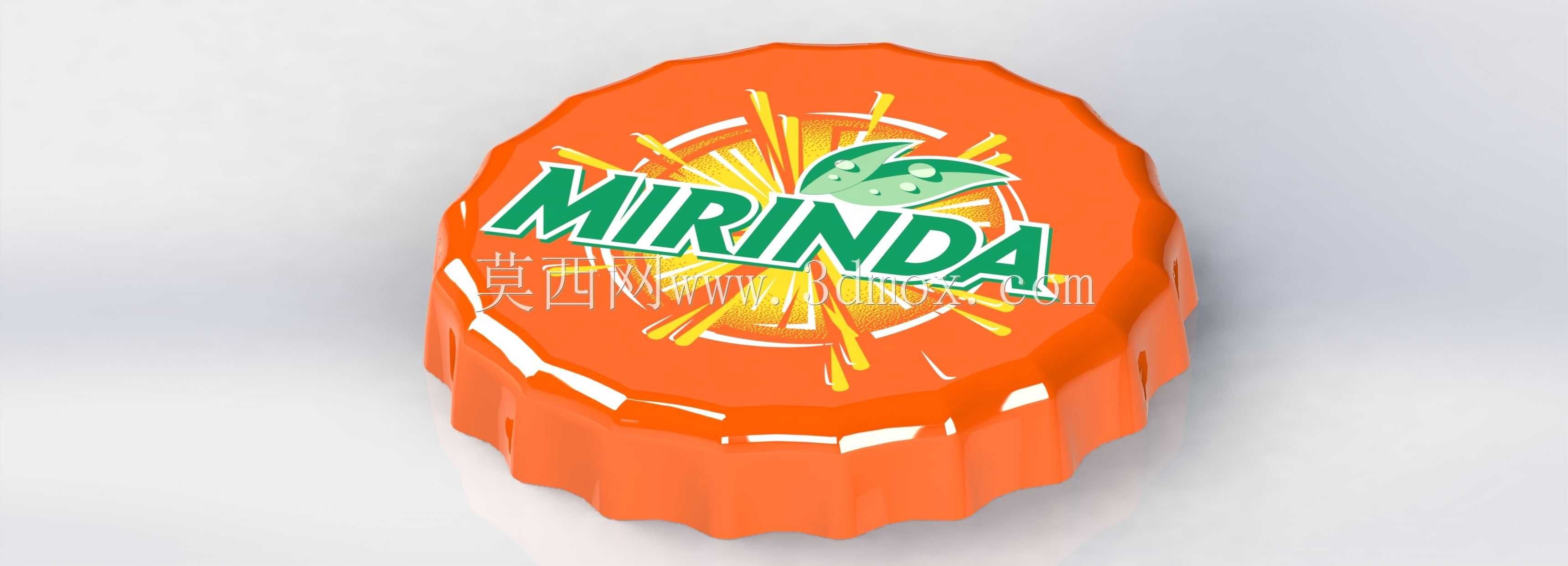

　　本次呈现的是碳酸饮料领域常用的皇冠型金属瓶盖三维结构，这类封盖是瓶装含气饮品密封体系的核心组成部件，日常广泛应用于碳酸汽水、玻璃瓶装气泡水、部分精酿啤酒的瓶口封装场景，直接决定饮品的密封保压性能与货架期品质稳定性。从实际使用场景来看，这类瓶盖需要配合压盖机完成与标准瓶口的压合装配，在灌装生产线的封盖工位，瓶盖经料斗排序后输送至瓶口上方，压头下行将瓶盖边缘的21个锯齿齿形压扣在瓶口的锁合环槽内，同时瓶盖内侧的密封垫片受压变形，填充瓶口端面与瓶盖内顶的间隙，实现对瓶内二氧化碳的密封留存，避免含气饮品在运输、存储过程中出现泄压跑气、内容物氧化变质的问题。从结构设计逻辑来看，瓶盖整体采用冲压成型的薄壁金属结构，主体为圆形薄壳，

　　顶部平面预留品牌标识的印刷承载区域，边缘的裙边做均匀的锯齿分切，每个齿的倾斜角度、齿根圆角都经过匹配标准瓶口尺寸的优化，既保证压合时齿部能顺利扣入瓶口环槽，又能在消费者开启时借助撬起的力矩让齿部顺利变形脱出，不会出现齿部断裂残留瓶口的安全隐患。瓶盖内侧的密封垫片采用食品级弹性材质，设计时需要考虑垫片的压缩量，通常压合后垫片的压缩率控制在30%-40%区间，既能保证足够的密封比压抵御瓶内二氧化碳的内压，又不会因为压缩量过大导致压盖负载过高，增加生产线封盖设备的功耗与磨损。从安装边界尺寸来看，这类瓶盖适配的是通用29mm口径的玻璃瓶口，瓶盖自身的外径设计为32.1mm，裙边高度为6.5mm，顶部平面的有效印刷区域直径为28mm，

　　完全匹配现有标准化的灌装封盖设备的工位治具尺寸，不需要对现有生产线做定制化改造即可直接投产使用。在结构细节处理上，瓶盖顶部的外表面做了细微的凹凸纹理设计，一方面是强化品牌视觉的呈现效果，另一方面可以增加瓶盖表面的摩擦力，在压盖过程中避免压头与瓶盖出现打滑移位，保证封盖的同轴度，避免出现偏盖导致的密封失效问题。裙边的每个锯齿之间的切口深度做了精准控制，切口过深会导致瓶盖整体结构强度不足，在仓储堆压过程中容易出现裙边变形，影响后续上盖的顺畅度；切口过浅则会导致压合时齿部变形阻力过大，容易出现封盖不严、齿部扣合不到位的问题。从功能特性维度考量，这类金属瓶盖除了核心的密封保压功能，还需要具备一定的防伪与防开启性能，

　　压合完成后齿部与瓶口环槽的扣合是不可逆的塑性变形，一旦被撬动开启，齿部就会出现明显的变形痕迹，消费者可以直观判断产品是否被私自开启，保障饮用安全。同时，瓶盖的外表面涂层需要具备足够的耐摩擦、耐冷凝水侵蚀性能，因为瓶装饮品在冷链运输、冷藏存储过程中，瓶身表面会凝结冷凝水，涂层如果附着力不足，很容易出现标识脱落、外观脏污的问题，影响产品的终端陈列效果。在建模过程中，需要重点还原薄壁冲压件的壁厚均匀性特征，整个瓶盖的金属基材壁厚控制在0.22mm左右，所有的折弯位置都要匹配实际冲压工艺的圆角半径，避免出现直角折弯这类不符合冲压加工逻辑的结构，同时内侧密封垫片的建模要还原其弹性体的装配状态，准确呈现垫片受压后的形变轮廓，方便后续做封盖过程的有限元仿真分析，验证不同压盖行程下的密封压力分布，优化齿形与垫片的匹配参数。对于包装结构设计从业者而言，这类瓶盖的三维模型可以直接用于瓶装饮品的整体包装装配校验，检查瓶盖与瓶口的配合间隙、压合后的干涉情况，也可以用于生产线封盖工位的虚拟调试，模拟上盖、压盖全过程的部件运动轨迹，提前排查治具与瓶盖的匹配问题，减少线下试产的调试周期与物料损耗。
