机架式2U电力分配配电箱结构设计

项目分类:配电柜 发布时间:2022-06-09 ID:657330
  • 机架式2U电力分配配电箱结构设计
  • 机架式2U电力分配配电箱结构设计
  • 机架式2U电力分配配电箱结构设计
  • 机架式2U电力分配配电箱结构设计
  • 机架式2U电力分配配电箱结构设计

  在标准19英寸机柜的配电部署场景中,机架式配电单元是机柜内部供电链路的核心承载部件,本次设计的32A规格配电箱,正是针对标准机柜内集中供电分配需求开发的结构方案,适配2U安装高度,能够直接嵌入标准19英寸机架的安装位,无需额外改造机柜安装空间。从实际使用场景来看,这类配电装置主要部署在数据机房、通讯基站、工业控制柜等场景的标准机架内,负责将上游输入的32A主电源分路输出给机架内的服务器、交换机、工控设备等负载,实现供电链路的集中接驳、分路管控,相比外置式配电装置,机架内嵌的安装形式能够大幅节省机柜周边空间,理顺机柜内部走线,减少供电线路的冗余弯折与外露风险。

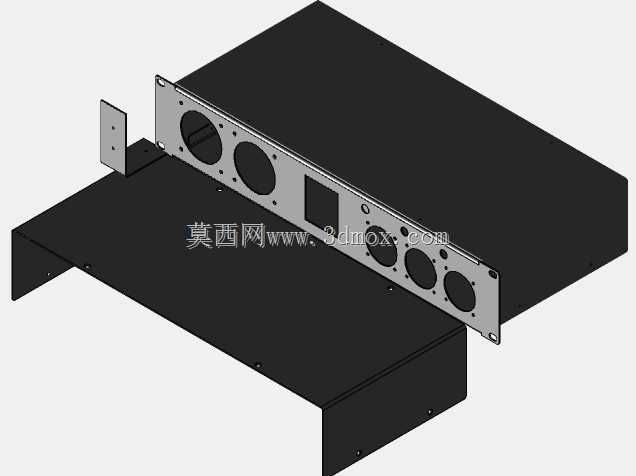

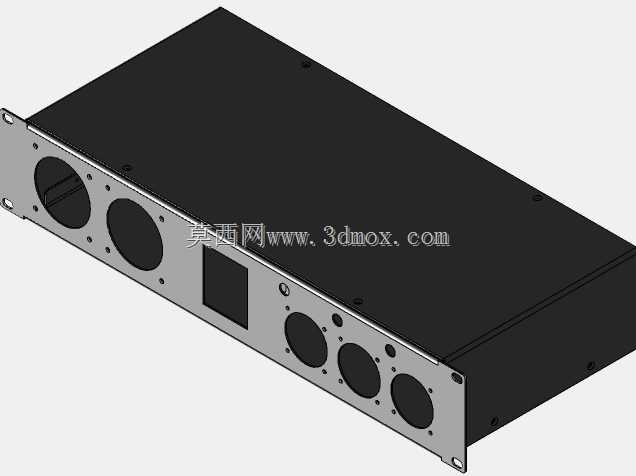

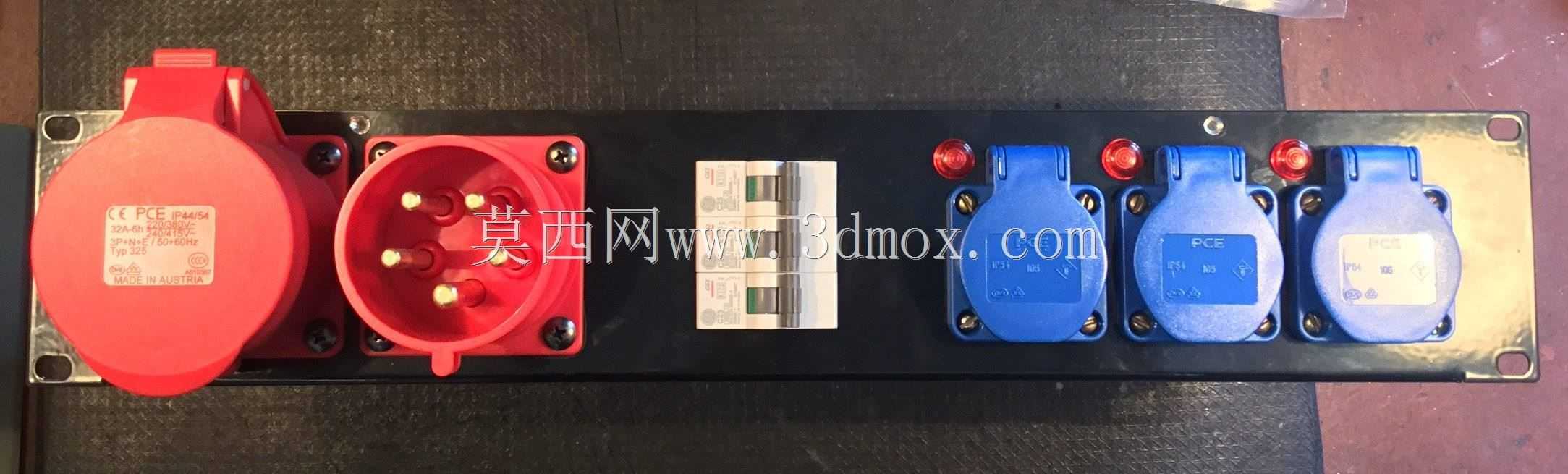

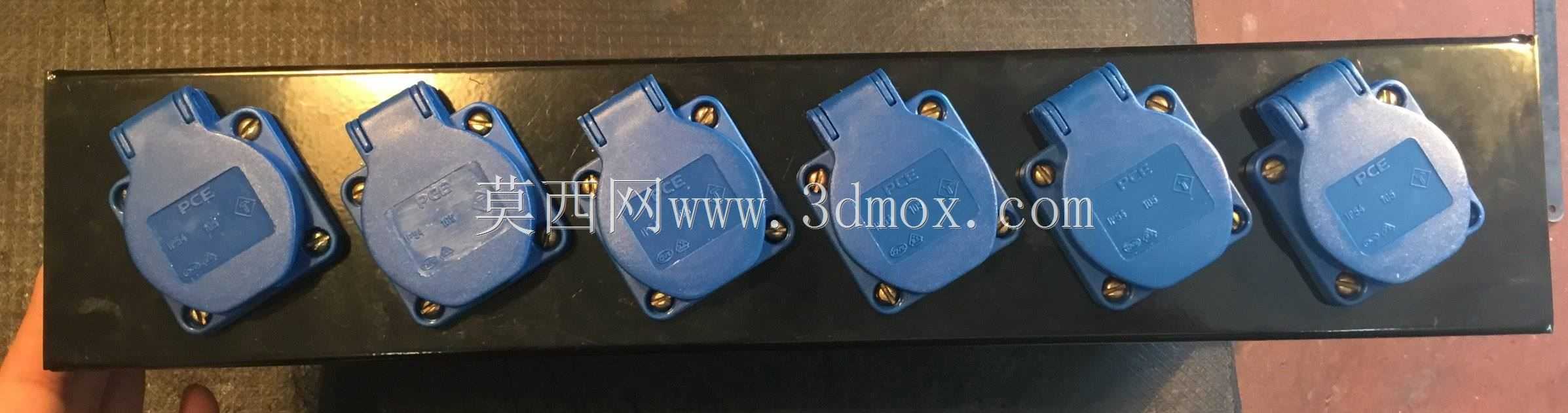

  从功能特性来看,该箱体采用金属薄板折弯焊接成型的主体结构,前面板预留了多个圆形线缆穿装孔位,可对应安装不同规格的工业连接器、电源插座或者状态显示模块,面板上的方形预留位可嵌入电流电压显示表、电源指示灯或者分路开关的操作窗口,满足不同配电方案的面板元件布置需求。箱体主体为封闭盒式结构,顶部与侧板为整板折弯成型,减少拼接缝隙,既能够提升壳体的结构强度,也能在一定程度上阻挡机柜内布线过程中产生的金属碎屑、灰尘落入配电腔体内部,降低内部电气元件短路的风险。前面板与箱体主体采用可拆卸连接结构,方便后期内部元件的安装接线与维护检修,面板边缘的安装孔位严格对齐标准19英寸机架的安装立柱孔距,安装时直接通过机柜配套螺丝即可完成固定,无需额外制作安装转接件。

  设计过程中优先考虑了制造工艺的可行性,所有折弯边均预留了合理的折弯半径,避免薄板折弯时出现开裂或者变形超差的问题,箱体各拼接边的焊接位置均设置在非外观面,焊接后打磨平整即可进行表面喷涂处理,降低后期表面处理的工作量。前面板的孔位排布充分考虑了常用配电元件的安装尺寸,圆形孔位的直径适配主流的工业航空插头、AC电源插座的安装尺寸,孔位之间的间距预留了足够的接线操作空间,避免元件安装后出现接线端子互相干涉、扳手操作空间不足的问题。箱体的深度尺寸控制在标准机架的兼容深度范围内,安装后不会与机架内部的走线槽、导轨、设备托架产生位置冲突,箱体后侧预留了主电源进线的开孔位置,可安装防水格兰头或者线缆固定接头,实现进线端的线缆固定与密封防护。

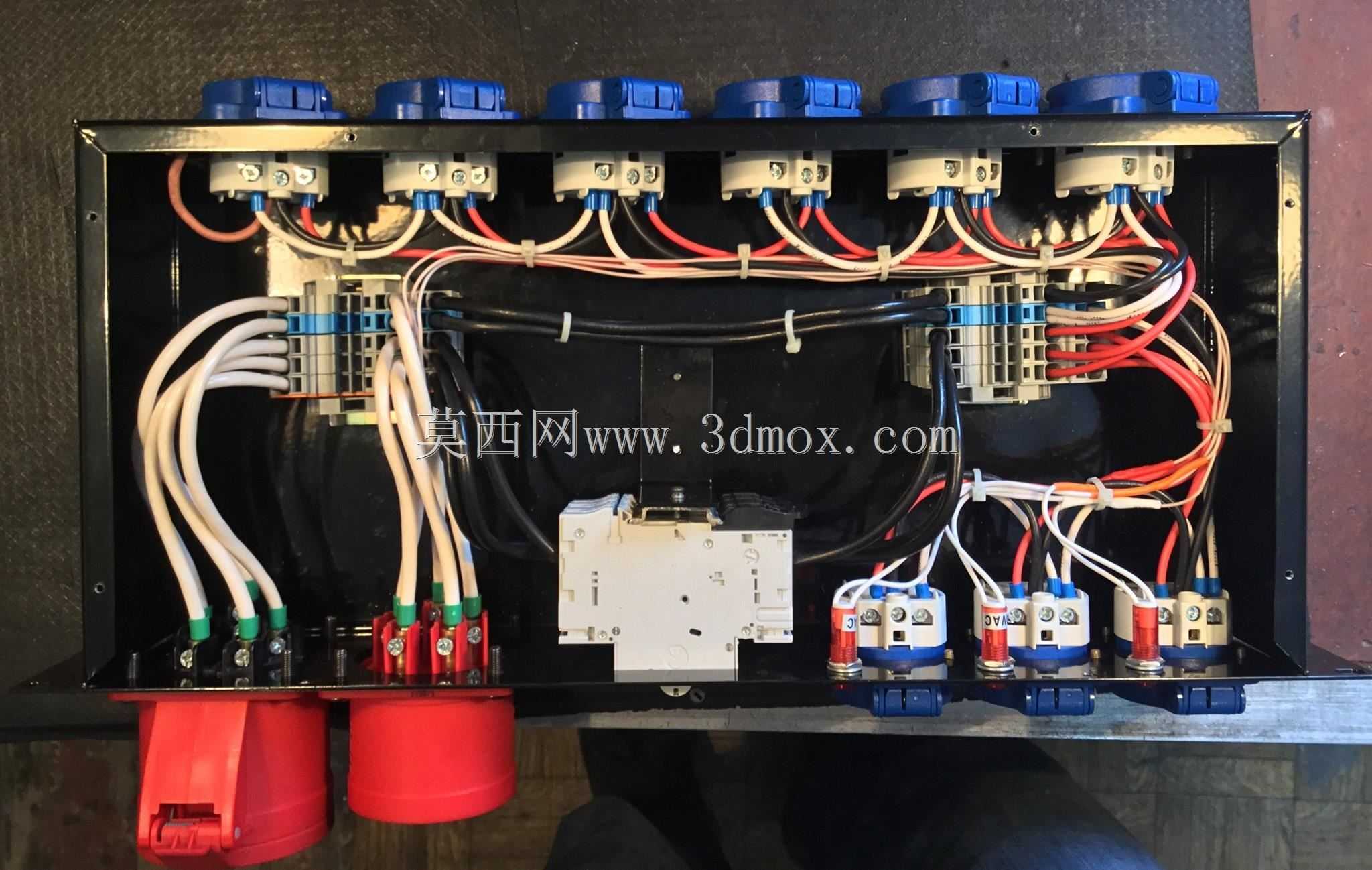

  从安装边界来看,2U的安装高度对应标准机架的88.9mm垂直安装空间,箱体宽度严格遵循19英寸机架的安装尺寸要求,两侧安装耳的伸出长度与孔位间距完全符合EIA-310机架安装标准,能够适配市面上绝大多数标准服务器机柜、网络机柜、工业控制柜的安装立柱。箱体内部预留了足够的元件安装空间,可容纳32A规格的进线端子排、分路断路器、电流互感器等核心配电元件,内部设置了接地螺柱,可实现箱体壳体的可靠接地,满足电气设备的安全防护要求。箱体的板材厚度选用兼顾结构强度与轻量化的要求,在保证安装后不会出现变形、晃动的前提下,尽可能降低箱体自重,减少机架的承重负载,同时板材的厚度也适配常规的钣金冲压、折弯工艺,无需特殊加工设备即可完成生产制造,降低了零件的加工成本与生产周期。

  在实际工程应用中,这类机架式配电箱的结构设计需要充分兼顾电气安全、安装便利性、制造经济性多方面的要求,本次设计的结构方案在孔位预留、空间布局、安装适配性上都做了针对性的优化,既能够满足32A电流等级的配电元件安装需求,也能适配标准机架的安装环境,相比通用的壁挂式配电箱,其机架安装的形式更适合高密度设备部署的机柜场景,能够帮助工程人员快速完成机柜内部配电系统的搭建,减少现场开孔、改制配件的工作量,提升配电系统部署的效率与规范性。
