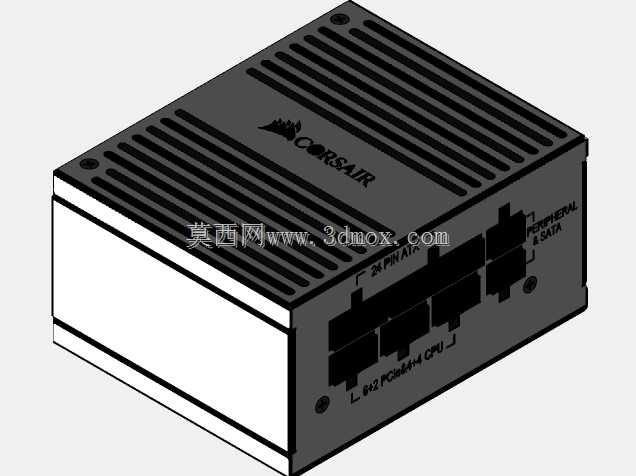

美商海盗船SF600 SFX规格电脑电源三维结构

　　做ITX小机箱结构适配的时候，最先要卡的就是电源的安装边界，这款SF600作为标准SFX规格的PC供电单元，建模时完全按照实物的安装公差做了还原，能直接导入机箱装配体做干涉检查，不用再反复核对实物尺寸。从实际装机场景来看，这类小尺寸电源主要适配ITX紧凑型机箱、HTPC家庭影院主机、便携ITX工作站这类对内部空间要求极高的装机方案，相比标准ATX电源，它的体积压缩了近一半，能给机箱内的显卡、水冷排、硬盘架留出更多排布空间，不会出现大电源挤占显卡长度、挡水冷管的常见装配问题。

　　从功能结构来看，这款电源采用全模组接口设计，接口区域做了清晰的功能分区，主板供电、CPU供电、SATA外设供电、PCIe显卡供电的接口位置完全对应实物排布，建模时保留了每个接口的卡扣定位特征，在做整机走线规划的时候，可以直接在模型里模拟模组线的弯折半径，提前定制合适长度的模组线，避免装机时出现线长不够或者走线冗余挤压风道的问题。电源上盖的散热格栅做了等距的通风槽设计，槽宽、槽间距都和实物一致，做热仿真分析的时候，可以直接提取格栅的通风面积参数，不用二次修正模型，能准确模拟电源内部风扇的进风出风路径，评估小机箱内的电源散热效率，避免高负载下电源因为通风不足触发过热保护。

　　建模过程中特意还原了外壳的拼接结构，上下金属壳体的卡扣位置、侧面的固定螺丝孔位都做了1:1复刻，安装孔位的坐标完全符合SFX电源的通用安装标准，孔距、沉头深度、螺纹规格都对应实际装机的M4固定螺丝，导入机箱装配体后可以直接配合安装孔做约束，不用重新调整孔位坐标。电源外壳的边角做了小R角处理，没有尖锐的直角结构，装配时不会刮伤机箱内部的烤漆层，也不会割伤模组线的绝缘皮，这个细节在建模时也做了保留，能更真实地模拟装配过程中的间隙情况。

　　从实际选型角度来说，这款600W功率的SFX电源足够支撑中端ITX游戏主机的供电需求，搭配带8Pin供电的中端显卡、65W功耗的桌面级CPU都能稳定输出，模型里保留了电源侧面的标识印刷特征，在做产品展示装配图的时候，可以直接渲染出真实的产品外观效果，不用后期再贴图处理。电源底部的风扇安装位也做了结构还原，风扇的固定孔位、扇叶的避让空间都和实物一致，如果需要做电源改装、更换静音风扇的结构验证，这个模型也能直接用来做适配检查，测量风扇和内部元器件的安全间隙，避免改装后风扇扇叶蹭到内部散热片或者电容。

　　很多结构工程师在做ITX机箱设计的时候，容易忽略电源接口的突出长度，这个模型里把模组接口的突出量、插头插入后的总长度都做了准确还原，在排布机箱内部结构的时候，可以准确计算电源接口和机箱侧板、硬盘架的安全距离，不会出现装机时模组插头顶到侧板盖不上的问题。另外电源外壳的散热筋条高度也做了精准复刻，在计算机箱内部风道的时候，可以准确评估筋条对气流的阻挡影响，优化机箱的进风出风设计，让电源的散热气流和显卡、CPU的散热气流形成合理的风道走向，避免机箱内部出现紊流积热的问题。
