做电子设备结构设计的工程师大多都遇到过散热风道匹配的问题,尤其是小功率工控板、通讯终端、小型电源模块这类对安装空间卡得极严的场景,选散热件时往往要在风量、安装孔位、厚度之间反复权衡。这次做的两款方形轴流冷却结构,就是针对这类紧凑安装场景做的标准化适配设计,没有做多余的花哨结构,所有尺寸都卡在行业通用的安装边界上,方便结构工程师直接选型套用。

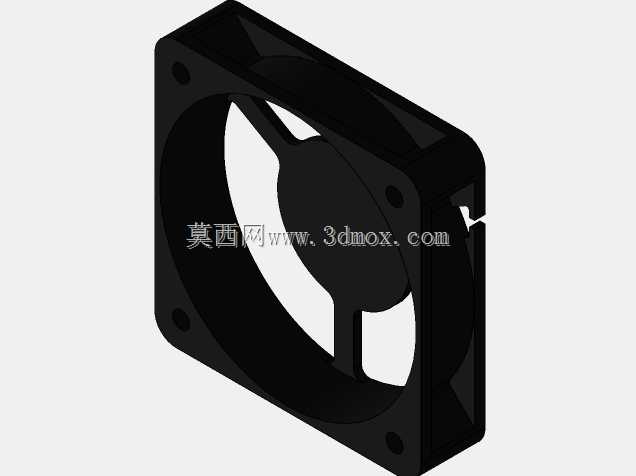

两款结构分别对应60x60x12、80x80x25两个常用规格,外框统一采用带安装孔的方形一体式注塑结构,四个角的安装沉孔位置完全匹配行业通用的孔距标准,60规格的孔距为50mm,适配M3螺丝安装,80规格的孔距为71.5mm,同样适配M3规格的紧固件,安装时不需要额外做转接板,直接在设备壳体或者散热基板上打对应孔位就能固定。外框的边角做了R0.8的圆角过渡,既避免注塑时的应力集中问题,也能防止安装时锐角划伤操作人员或者线材。

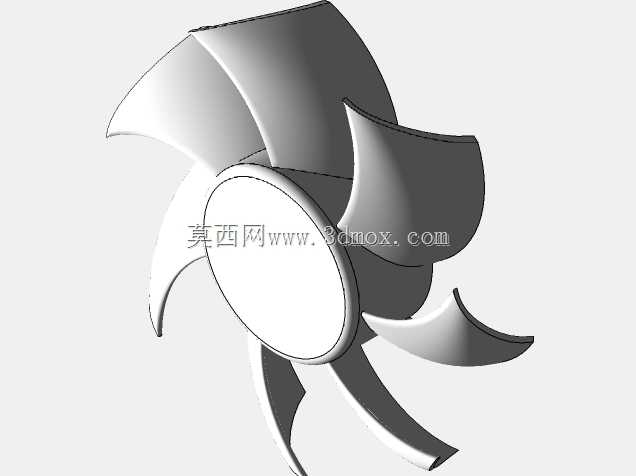

从功能设计上看,两款结构都采用轴流直吹风道设计,扇叶为七片后倾式弧面结构,这种叶型的优势是在相同转速下能获得更平稳的出风,风噪比常规五叶结构低2-3分贝,适合对噪音有一定要求的办公类电子设备、桌面型工控终端场景。扇叶中心的轮毂位置做了动平衡校准凸台,实际生产时可以在凸台位置贴平衡胶泥,不需要额外在扇叶上做切削调整,能提升批量生产的装配效率。外框的进风侧做了1mm高的导流唇边,能减少进风端的紊流,提升有效进风面积,出风侧则做了平切设计,能直接贴靠散热鳍片或者发热元件表面,减少风路泄漏,提升风冷效率。
在实际应用场景里,60x60x12的薄款结构主要适配厚度空间受限的场景,比如薄型交换机、小型通讯模块、嵌入式工控盒这类设备,这类设备的内部空间往往被PCB板、接口元件占满,留给散热部件的厚度空间通常不超过13mm,12mm的厚度刚好能卡在安装间隙里,不会和板上的电容、接插件产生干涉。这款薄型结构的扇叶和外框之间的单边间隙控制在0.3mm,既保证扇叶转动时不会擦框,也能减少间隙漏风,在2500转的常用转速下能提供超过18CFM的风量,足够应对15W以内发热功率的元件散热需求。
80x80x25的常规厚度结构则适配更大功率的散热场景,比如小型服务器电源、工业控制驱动器、桌面型3D打印机控制盒这类设备,25mm的厚度能容纳更大弦长的扇叶,在相同转速下能提供更高的静压,即使出风侧有密度较高的散热鳍片阻挡,也能保证足够的风量穿透鳍片间隙,带走热量。这款结构的外框侧壁做了2mm厚的加强筋,从安装孔位置一直延伸到风道侧壁,能提升外框的结构强度,即使设备在运输过程中受到振动冲击,也不会出现外框变形蹭扇叶的问题。
设计过程中特意规避了很多非标结构的问题,比如外框的出线位置统一设在侧边的凹槽内,线材可以沿着凹槽走线,不会突出外框表面,安装时不会被壳体压伤线材;扇叶的中心轴孔采用标准的2mm孔径,适配行业通用的含油轴承或者滚珠轴承,不需要定制特殊规格的电机组件,能降低批量采购的成本。两款结构的安装面都做了0.2mm的平面度公差控制,贴装在散热面时能保证贴合紧密,不会出现局部翘缝导致的风路泄漏。
从建模细节上看,所有的配合位置都做了拔模斜度处理,外框的拔模斜度为1.5度,扇叶的拔模斜度为1度,完全符合注塑生产的工艺要求,不需要后续做结构改模就能直接开模生产。所有的棱边都做了最小0.2mm的倒角,避免注塑时出现飞边、锐边的问题,也能提升装配时的安全性。结构上没有做多余的装饰性特征,所有的结构设计都围绕散热效率、安装便利性、生产工艺性三个核心点展开,没有为了外观牺牲任何功能性设计,对于做电子散热结构选型的工程师来说,这两款结构可以直接导入装配体中做干涉检查,不需要再做额外的结构调整,能大幅缩短结构设计的周期。
在风道匹配上,两款结构都支持吹风和抽风两种安装方式,做吹风安装时出风侧正对发热元件,适合发热元件集中、散热鳍片较薄的场景,能让冷风直接吹过发热表面,换热效率更高;做抽风安装时进风侧正对设备内部,适合设备内部有多个分散发热元件的场景,能通过负压带动设备内部的空气整体流动,带走各个位置的积热。两种安装方式的安装孔位完全一致,工程师可以根据设备内部的风道走向灵活选择,不需要重新设计安装结构。
