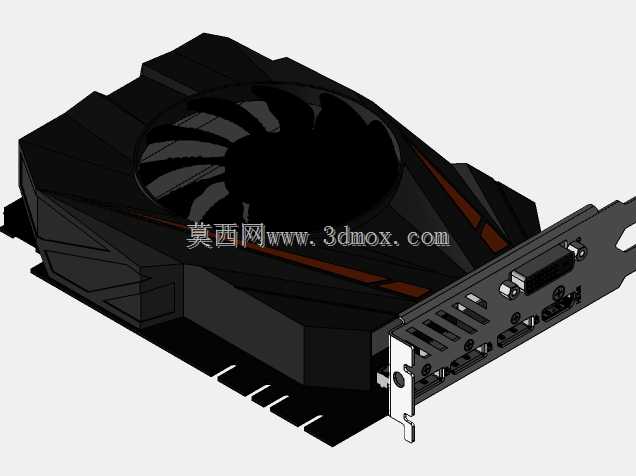

技嘉GTX1080迷你ITX单风扇显卡结构设计

　　这款ITX规格的独立显卡，核心定位是小尺寸装机场景的图形性能输出单元，在结构设计阶段就完全围绕紧凑机箱的安装边界做适配，区别于常规双风扇、三风扇的长卡方案，整体长度控制在170mm区间内，高度严格遵循PCIe扩展卡的标准尺寸上限，厚度仅占用双槽扩展位，能够适配绝大多数ITX机箱、薄型HTPC机箱以及紧凑型工业控制主机的内部安装空间，不会出现和硬盘位、内存槽、机箱散热风道冲突的问题。从功能实现层面看，这款显卡的核心作用是承担主机的图形运算任务，既可以满足日常桌面显示输出、4K视频硬解码的基础需求，也能支撑三维设计软件实时预览、中小型游戏场景渲染的高性能图形计算需求，单风扇的散热方案是在有限体积内平衡散热效率与噪音表现的核心设计：

　　涡轮式扇叶的曲面角度经过气流仿真优化，能够将冷风直接导向核心散热鳍片组，再通过挡板处的通风栅格将热风直接排出机箱外，避免小机箱内部积热的问题，散热鳍片采用穿FIN工艺和纯铜底座连接，底座和GPU核心接触的平面平面度控制在0.02mm以内，保证热传导效率，同时供电模块、显存颗粒都覆盖有独立的导热贴，将热量传导至主散热鳍片上，避免局部元器件过热降频。外形结构上，外壳采用高强度ABS工程塑料注塑成型，表面做了哑光磨砂处理，搭配棱角分明的导流线条，既可以引导气流走向，也能提升外壳的结构强度，避免安装过程中受力开裂；外壳上预留的红色装饰条区域，在量产版本中可以搭配LED灯效实现状态指示，也可以根据不同产品线定位做配色调整。

　　输出接口端的挡板采用镀锌钢板冲压成型，表面做了防锈钝化处理，挡板上依次排布有DP接口、HDMI接口、DVI接口，覆盖了目前主流显示设备的连接需求，每个接口的固定位都做了精度管控，和外壳的对位公差控制在0.1mm以内，避免出现接口插装困难的问题；挡板上的固定孔位完全符合PCIe扩展卡的安装标准，可以直接固定在机箱的扩展槽位上，不需要额外的转接支架。PCB板的布局设计完全适配短卡的尺寸要求，供电电路排布在靠近挡板的一侧，核心芯片位于PCB板中心位置，显存颗粒围绕核心均匀排布，缩短信号传输路径，降低信号干扰；PCB板边缘做了圆角处理，避免安装时划伤操作人员，同时板上预留的固定孔位和散热模组、外壳的固定柱一一对应，装配时不需要额外调整位置，

　　提升组装效率。在安装适配性上，这款显卡的供电接口采用侧置设计，位于PCB板的顶端边缘，不会因为显卡长度过短导致供电线和机箱侧板产生干涉，显卡尾部的电容元件最高高度严格控制在双槽厚度范围内，不会超出散热外壳的边界，即使是厚度仅为两槽的薄型机箱也能顺利合盖。从实际应用场景来看，这类迷你尺寸的高性能显卡除了家用小型装机场景外，也广泛应用在紧凑型工业检测设备、小型图形工作站、便携一体式演示设备中，这类设备对内部空间占用有严格要求，同时又需要独立显卡提供足够的图形运算能力，这款显卡的结构设计刚好匹配这类需求：在有限的体积内没有缩减核心散热规格，接口配置齐全，安装兼容性强，不需要对设备内部结构做额外改造就能直接适配。设计过程中针对小尺寸显卡常见的散热不足、结构强度不够、接口对位偏差等问题都做了针对性优化：散热模组的鳍片密度经过多轮测试调整，在风阻和散热面积之间找到平衡点，单风扇在2000转转速下就能将核心满载温度控制在合理区间，同时噪音水平维持在可接受范围内；外壳内部设置有多条加强筋，和散热模组的金属框架连接后，整体抗形变能力大幅提升，即使在运输过程中受到挤压也不会出现扇叶碰壳、PCB板变形的问题；挡板和PCB板之间设置有接地弹片，能够将静电及时导出，避免静电损坏核心元器件，提升长期使用的稳定性。
