紧凑型DC-ATX电脑供电模块结构设计

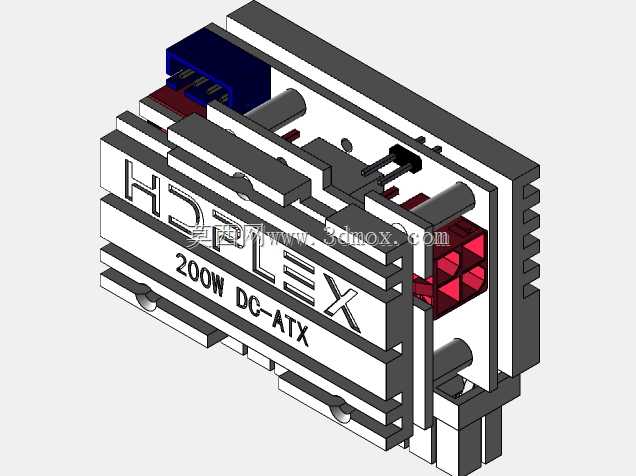

　　这款200W功率等级的DC转ATX供电模块，主要面向小尺寸ITX机箱、迷你主机、嵌入式工控设备这类对安装空间有严苛限制的应用场景，区别于传统大块头的ATX开关电源，它采用无风扇被动散热的结构设计，完全规避了风扇转动带来的积灰、噪音以及长期运行的机械磨损问题，在静音办公主机、家庭影院迷你PC、狭小机柜内的嵌入式计算单元这类场景里，能很好适配对运行噪音、安装体积有高要求的使用需求。从结构设计逻辑来看，整个模块采用层叠式堆叠布局，将DC输入接口、滤波电路、功率转换器件、ATX输出接插件沿着模块长度方向依次排布，外壳主体采用一体化铣削的铝合金型材作为散热基体，功率器件直接通过导热介质贴合在铝合金壳体的内壁上，

　　把工作产生的热量直接传导到整个金属外壳上，依靠外壳表面的散热鳍片结构和周边空气完成热交换，不需要额外加装散热风扇就能满足200W额定功率下的持续散热需求。在安装边界的设计上，模块整体采用窄长型的截面尺寸，能够直接固定在机箱的侧壁、硬盘位旁的闲置空间，甚至是部分定制机箱的专门预留的电源夹层里，不需要占用传统ATX电源的专属安装位，给机箱内部的其他硬件，比如独显、硬盘、散热模组留出更多的排布空间。模块上直接蚀刻了品牌标识和功率参数，既不需要额外粘贴铭牌标签，也能让组装人员在装机过程中快速识别模块的功率规格和输出类型，避免错拿不同功率等级的配件导致装机返工。接插件的排布也充分考虑了机箱内部的走线需求，主ATX供电输出、

　　CPU供电输出的接口都设置在模块的同一侧，DC直流输入接口设置在模块的端部，装机的时候线材可以沿着机箱的边角走线，不会和机箱内的CPU散热器、显卡等凸起部件产生干涉，也能减少线材弯折导致的接插件松脱风险。从功能实现上，这款模块可以将外部输入的直流电压转换为ATX规范要求的各路标准输出电压，满足主板、内存、存储设备以及低功耗独立显卡的供电需求，内部的电路布局做了分区隔离，功率回路和信号控制回路分开排布，减少大电流工作时的电磁干扰，避免影响主机内其他硬件的稳定运行。外壳的拼接结构采用卡扣加螺丝的双重固定方式，既保证了壳体拼接的精度，让内部器件和散热壳体的贴合间隙保持一致，也方便后期维护的时候拆开外壳检查内部器件状态，

　　壳体边缘做了倒角处理，不会在装机过程中划伤线材或者操作人员的手部。在结构强度设计上，铝合金外壳的壁厚经过核算，既能够满足散热所需的热容量要求，也能在模块安装到机箱之后，承受一定的挤压和震动，不会出现壳体变形挤压内部电路板导致器件短路的问题，适合在移动便携主机、车载计算单元这类有一定震动的使用场景下稳定工作。模块上预留的安装孔位兼容多种常见的小机箱安装标准，可以直接通过螺丝固定在机箱的预设安装柱上，不需要额外定制转接支架，降低了机箱适配的门槛，结构设计的时候也充分考虑了量产加工的工艺性，铝合金外壳可以通过型材挤出后二次铣削加工完成，内部的电路板固定柱直接和外壳一体成型，不需要额外压装铜柱，减少了装配环节的零件数量，也提升了整体结构的可靠性。
