HDPlex400W直插DC-ATX电源结构设计

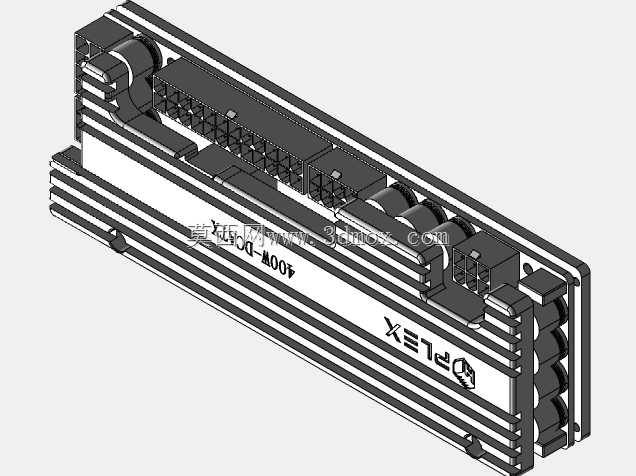

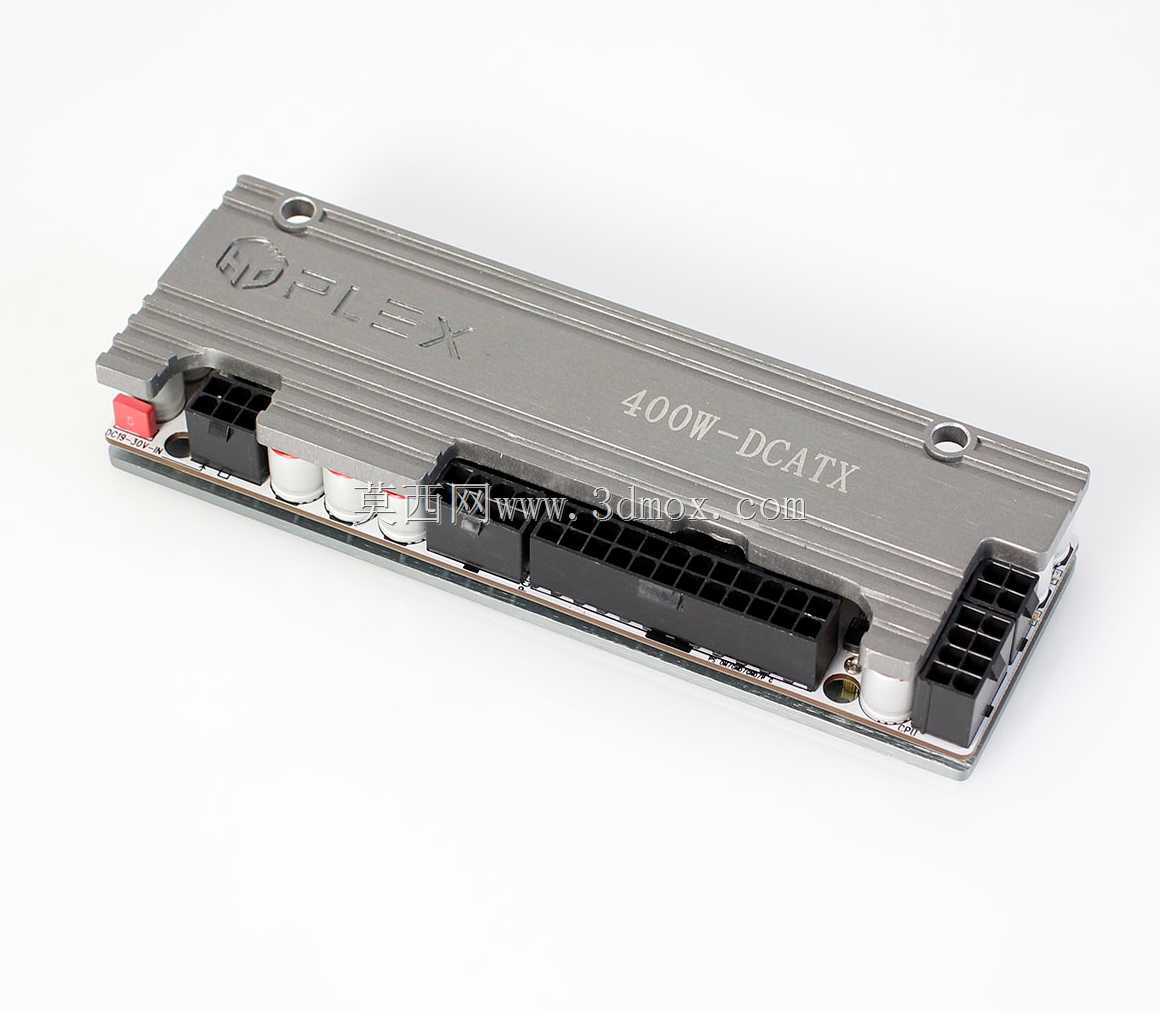

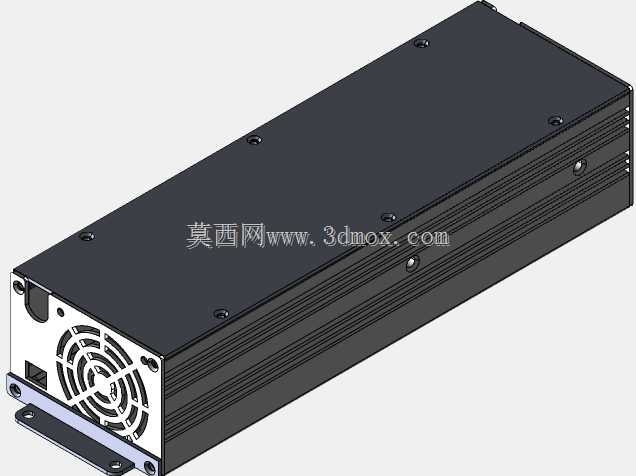

　　做小型化PC装机结构设计的工程师，大多绕不开直插式DC-ATX电源的选型与结构适配，这款400W功率等级的直插供电模块，就是针对紧凑型ITX机箱、无风扇静音主机、嵌入式工控小主机这类对安装空间有极致要求的场景设计的。和传统带独立外壳的ATX电源不同，这款模块采用无风扇全被动散热结构，整个主体依靠一体化拉伸铝壳承担散热与结构支撑功能，外壳表面直接冲压出品牌标识与功率参数，既省去了额外的铭牌贴装工序，也能让外壳与内部功率器件的导热路径更短，长时间高负载运行时，热量可以通过整个铝壳均匀散出，不需要预留风扇安装位与风道空间，能大幅压缩供电模块的整体占用体积。

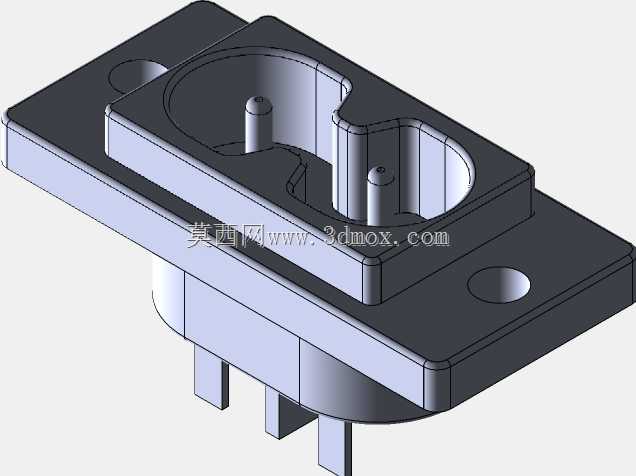

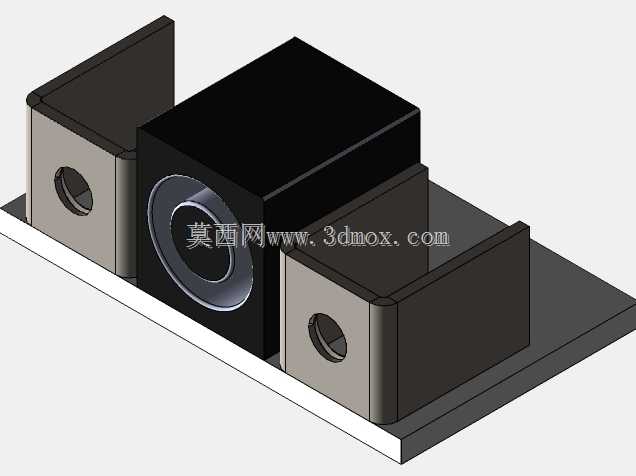

　　从接口布局来看，模块一侧集成了标准ATX 24Pin主板供电直插接口，不需要额外延长转接线，可以直接插在主板的供电插槽上，省去了线材弯折占用的机箱内部空间，旁边预留了SATA硬盘供电、CPU 4+4Pin供电的出线位，出线方向紧贴模块侧边，不会和机箱内的内存、M.2散热片、显卡延长线等部件产生干涉。模块输入端的DC接口设置在侧边靠端部位置，适配常规的DC圆口供电输入，输入电压覆盖常规笔记本电源适配器的输出范围，用户可以根据实际功率需求搭配对应功率的外置DC适配器，不需要在机箱内部布置高压交流输入回路，既提升了小机箱内部的布线整洁度，也降低了高压部分的绝缘防护设计难度。

　　在安装边界设计上，这款模块的整体厚度控制在非常薄的区间，外壳两端预留了两个对称的固定安装孔，孔位间距匹配ITX主板周边的通用安装孔位标准，既可以直接通过铜柱固定在主板对应的预留孔位上，也可以利用机箱侧边的预留导轨位进行侧装，安装时不需要额外设计定制固定支架。模块上的电容、电感等分立器件全部采用矮身贴片或卧式插件封装，所有器件的最高点都不超过铝质外壳的上表面，安装后模块上表面和机箱盖板、或者主板背面的间隙可以控制在2mm以内，对于采用背插结构的ITX机箱，也能适配主板背面的狭小安装空间，不会和主板背面的焊点、加固件产生磕碰。

　　实际应用场景中，这类直插电源模块除了用在家用迷你静音主机上，在嵌入式工业控制终端、小型NAS存储主机、便携一体式PC测试平台这类设备里也有很高的适配性。因为没有风扇转动部件，设备运行时不会产生机械振动与风噪，对于对振动敏感的存储类设备，比如机械硬盘组成的RAID阵列，能减少振动带来的磁盘坏道风险；对于需要长期连续运行的工控终端，无风扇结构也消除了风扇寿命带来的整机故障点，提升设备长期运行的稳定性。

　　设计这款模块的三维结构时，需要重点考量几个核心的结构干涉点：首先是24Pin直插接口和主板插槽的配合公差，接口的定位基准要和安装孔位的基准保持统一，避免插装时出现接口歪斜、针脚接触不良的问题；其次是铝外壳和内部PCB板的绝缘间隙设计，外壳和PCB上的高压走线、功率器件引脚之间要预留足够的绝缘距离，同时填充导热硅胶片把功率器件的热量传导到外壳上，兼顾绝缘与散热需求；另外要注意各个出线位的出线角度，线材弯折半径要符合线材本身的耐弯折要求，避免组装时线材被外壳和主板夹伤绝缘层。

　　从结构强度来看，一体化拉伸的铝壳除了散热作用，也承担了整个模块的结构防护功能，外壳的折边刚好包裹住PCB板的四个侧边，日常组装、插拔线材时，外力不会直接作用在PCB板上，避免PCB板受外力出现变形、焊点脱焊的问题。外壳表面的散热筋采用和壳体一体冲压的结构，不需要额外粘接散热片，既减少了组装工序，也避免了散热片脱落带来的短路风险。对于做小机箱结构设计的工程师来说，这类直插电源模块的三维模型可以直接导入装配体中，提前模拟安装过程中的干涉情况，确认机箱内部的空间分配、走线路径、固定孔位的匹配度，减少样机打样后的结构修改次数，缩短整机的开发周期。
