TFX规格电脑开关电源结构设计

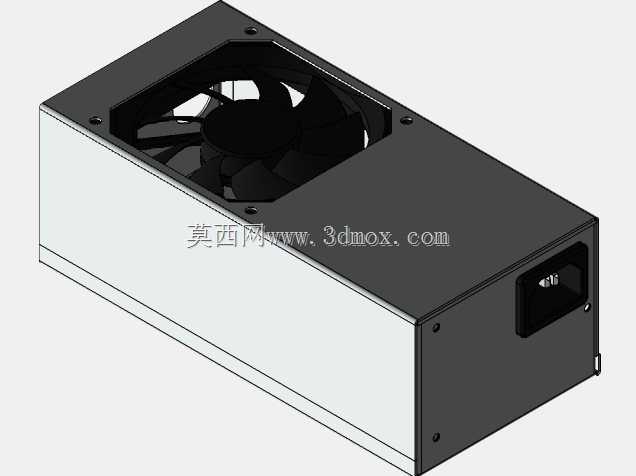

　　日常做小型台式机、ITX紧凑机箱、瘦客户机、壁挂式工业终端的结构适配时，TFX规格电源是绕不开的选型项，这类窄长型供电单元的尺寸边界直接决定了机箱内部的硬件排布空间，建模时需要严格卡准安装孔位、接口位置与周边器件的安全间隙。从结构来看，这款电源采用金属折边壳体拼接设计，上盖预留了标准80mm轴流风扇的安装位，风扇下沉式嵌入壳体，既不会额外增加整机高度，也能在封闭机箱内形成定向风道，进风侧直吹内部PCB板上的PFC电感、主电容、开关管等发热器件，热风顺着壳体尾部的AC输入接口周边缝隙排出，避免热量在电源内部淤积。壳体的折边做了多重翻边处理，既可以提升薄钢板的结构刚性，避免运输或安装过程中壳体变形挤压内部PCB，

　　也能在拼接时形成自然的EMI屏蔽搭接边，减少开关电源工作时的电磁泄漏对外接设备造成干扰。尾部的AC输入座采用标准品字接口，接口周边做了内凹限位，安装时电源线插头不会突出壳体过多，适配紧凑机箱的尾部开孔公差，接口旁预留的接地弹片直接与机箱金属板接触，实现整机可靠接地，避免静电累积击穿硬件。安装孔位分布在壳体的四个边角，孔位间距严格遵循TFX电源的通用安装规范，适配市面上绝大多数带TFX电源位的机箱，建模时特意将孔位做了沉台设计，安装螺丝头不会突出壳体表面，避免与机箱内部的硬盘架、主板供电接口产生干涉。内部的PCB排布采用分层布局，高压侧与低压侧之间预留了足够的安全爬电距离，主变压器放置在靠近风扇进风的核心位置，

　　保证核心发热器件能得到优先散热，输出线材的出线位做了圆角护线套结构，避免长期使用中线材被金属壳体割破绝缘层造成短路。做结构干涉检查时，需要重点核对电源装入机箱后，风扇上方与机箱顶盖的间隙不小于5mm，保证进风通畅，尾部AC接口与机箱开孔的同轴度偏差不超过1mm，避免插头插装困难，电源前端的模组出线位与机箱内硬盘架的间隙不小于10mm，方便线材弯折梳理。这类电源相比标准ATX电源，长度缩短近三分之一，宽度收窄20mm左右，特别适合对内部空间要求严苛的小型办公主机、家用迷你PC、嵌入式工业控制终端，在保证额定输出功率满足中端硬件供电需求的前提下，尽可能压缩占用空间，给主板、硬盘、散热模块留出更多排布余量。

　　建模过程中对壳体的折弯系数做了精准核算，保证折边拼接后接缝均匀，没有明显缝隙，表面处理采用常规的黑白双色喷塑，黑色上盖耐脏不易显指纹，白色侧壳与浅色机箱的内部风格更协调，壳体边角做了小圆弧倒角，安装时不会划伤操作人员的手，也不会刮擦机箱内部的线材。风扇的固定采用四颗自攻螺丝直接锁在壳体的冲压凸台上，凸台高度经过精确计算，螺丝锁入后不会突出到壳体内部触碰PCB板上的元件，风扇的供电线直接插在PCB板上的专用插针位，走线沿着壳体内壁的卡扣固定，避免被风扇叶片打到。在实际选型适配时，除了核对安装孔位和外形尺寸，还要注意电源的输出线材长度是否匹配机箱内部的硬件接口位置，尤其是主板24Pin供电、CPU 4Pin/8Pin供电的走线长度，避免因为线材过短导致无法正常插接，同时要确认电源的额定功率是否覆盖整机所有硬件的峰值功耗，预留至少20%的功率余量，保证长期高负载运行时的稳定性。
