紧凑型迷你ITX主板安装承载结构设计

　　在小型化桌面计算设备、嵌入式工控终端、紧凑型影音主机的搭建场景中，迷你ITX规格的硬件承载结构一直是结构设计的核心难点，这类结构需要在极小的空间边界内，同时满足主板固定、扩展卡避让、接口对位、硬件间隙预留等多重工程要求，稍有尺寸偏差就会出现硬件干涉、安装不到位、接口无法对齐外壳开孔的问题。

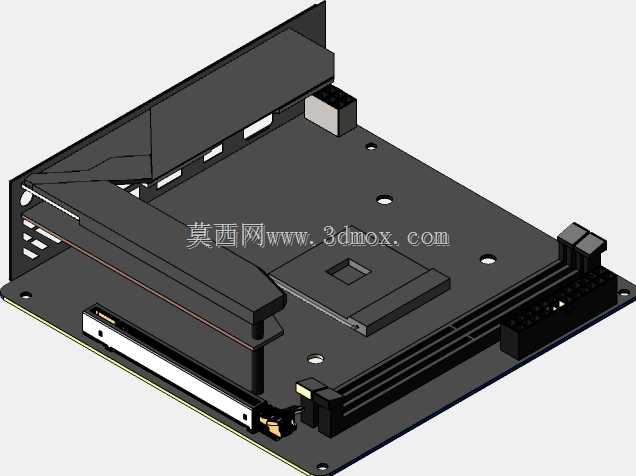

　　这套承载结构的设计，完全围绕标准迷你ITX主板的安装边界展开，首先确定的是主板安装位的基准平面，整个承载板采用平整的金属板材作为基底，表面预留的四个固定孔位完全对应迷你ITX主板的标准孔距，每个孔位周边都做了微小的沉台设计，安装铜柱后可以保证主板底面与承载板之间留出均匀的间隙，这个间隙一方面可以避免主板背面焊点直接接触金属板造成短路，另一方面也能给主板背面的贴片元件留出足够的容纳空间，防止元件受压损坏。

　　从结构布局来看，承载板靠近边缘的位置预留了PCIe扩展槽的安装避让空间，槽位周边做了阶梯式的下沉处理，既可以给扩展卡的金手指插接留出足够的导向空间，也能对扩展卡的侧边形成一定的限位，避免长尺寸扩展卡安装后出现尾部晃动的问题。在主板供电接口、内存插槽对应的位置，承载板没有做多余的遮挡结构，完全留出了垂直方向的操作空间，方便用户在不拆卸整个承载结构的情况下完成内存更换、供电线插拔的操作。

　　考虑到小型机箱内部的走线需求，承载板的侧边设计了多个走线缺口与理线卡位，缺口的边缘都做了圆角钝化处理，避免尖锐的板材边缘割伤线材绝缘层，卡位的尺寸刚好可以容纳常规的机箱供电线材，走线后不会因为线材堆叠顶到主板或者其他硬件。在存储设备的安装位设计上，承载板一侧预留了2.5寸存储设备的安装区域，这个区域与主板的SATA接口位置距离经过精准测算，使用常规长度的SATA线材就可以完成连接，不会出现线材拉扯或者长度冗余过多堆积的问题。

　　结构的加强设计也完全适配小型化场景的需求，承载板的边缘做了翻边处理，在不增加整体板材厚度的前提下提升了整个结构的抗弯折强度，即使承载较重的塔式散热器或者长尺寸显卡，也不会出现承载板变形的问题。在主板CPU插槽对应的上方区域，预留的空间高度完全兼容常规高度的下压式风冷散热器，不会出现散热器顶到机箱侧板的问题，同时这个区域的周边没有设置过高的遮挡结构，可以保证CPU散热器的进风空间，避免因为风道受阻影响散热效率。

　　从安装边界来看，整个承载结构的外围尺寸完全匹配迷你ITX机箱的内部安装位，侧边的定位凸点可以直接卡入机箱对应的定位槽内，不需要额外的调整就可以完成结构与机箱的对位，安装时只需要拧入少量固定螺丝就可以将整个承载结构固定在机箱内部，后期维护拆卸也十分方便。接口对位方面，承载板对应主板后置IO接口的位置做了完全的镂空处理，镂空区域的尺寸比标准IO挡板的尺寸略大一点，既可以兼容不同厂商主板的IO接口布局差异，也能方便IO挡板的安装与拆卸，不会出现挡板卡入困难或者接口被遮挡的问题。

　　在细节处理上，所有与硬件接触的位置都没有出现尖锐的毛刺或者凸起，板材表面做了哑光导电氧化处理，既可以提升结构的耐磨耐腐蚀性能，也能形成均匀的接地导通层，配合机箱的接地结构可以有效释放硬件积累的静电，避免静电对主板元件造成损伤。针对主板上的发热元件位置，承载板对应的区域没有做封闭处理，留出了空气流通的缝隙，可以帮助主板供电模块、芯片组等区域的热量随机箱风道排出，不会因为结构遮挡造成局部热量堆积。

　　这套结构的设计没有追求多余的复杂功能，完全围绕迷你ITX平台的实际安装使用需求展开，每一处结构的尺寸、位置都经过实际装机验证，既保证了足够的结构强度与安装兼容性，也最大限度控制了结构本身占用的空间，能够适配绝大多数紧凑型迷你ITX机箱的内部布局，不管是用来搭建低功耗的桌面办公主机，还是用来组装高性能的小型游戏主机，或是嵌入到专用的工控设备内部作为硬件承载结构，都能稳定满足使用要求，不会因为结构设计的缺陷造成硬件安装困难或者使用故障。
