电脑PCIe延长转接柔性立管组件

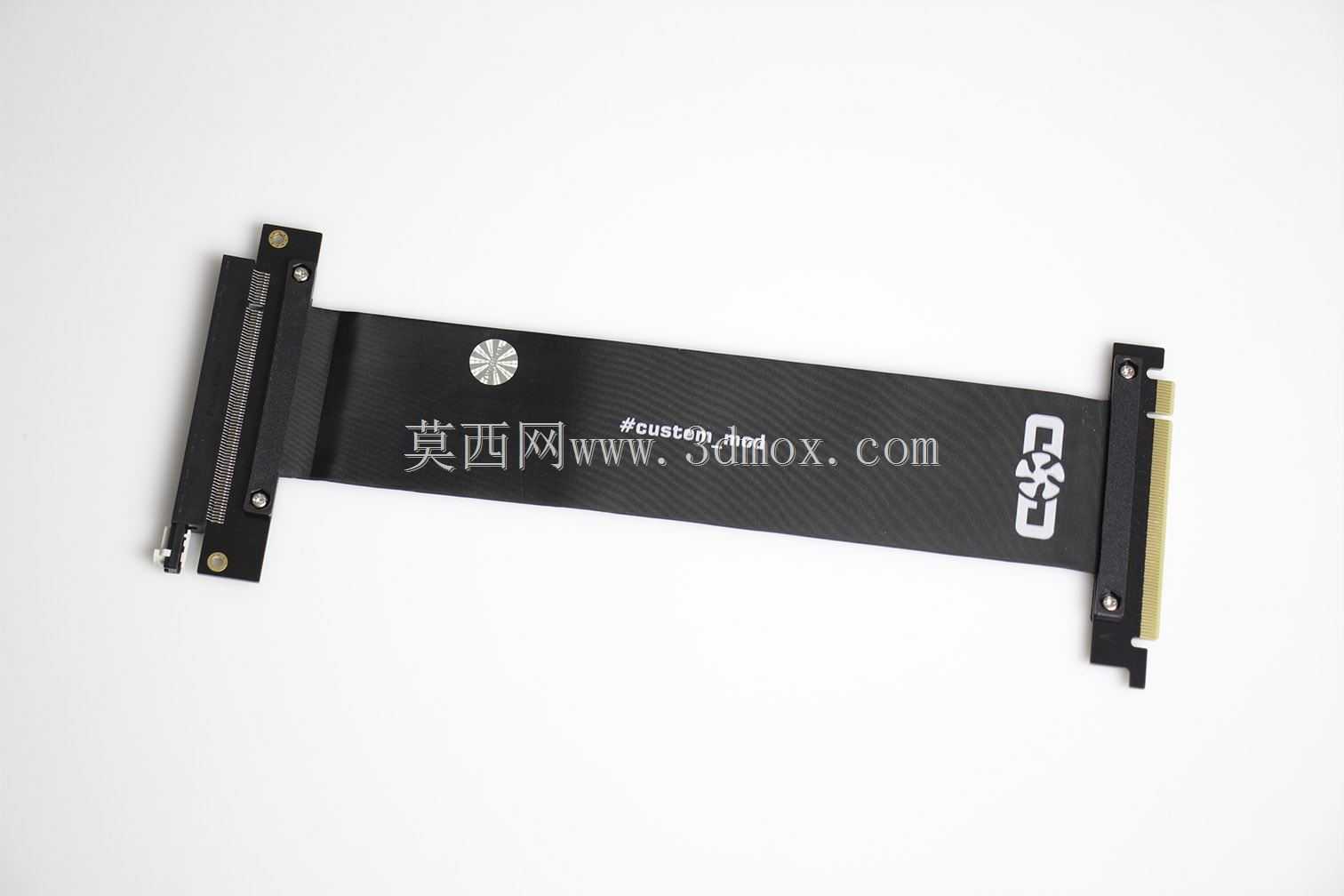

　　在紧凑型ITX机箱装机、机架式服务器硬件改造、工业控制计算机内部布局优化这类场景里，经常会遇到主板PCIe插槽位置与机箱预设硬件安装位不匹配的问题，尤其是立式安装显卡、扩展卡时，直插式连接会受限于机箱内部空间高度、硬件散热间隙的约束，这时候柔性转接立管就成了解决布局矛盾的核心结构件。这款300mm长度的D型立管，核心作用是实现PCIe信号的无损转向传输，把主板上水平朝向的PCIe插槽接口，通过柔性扁平排线转接为垂直朝向的扩展接口，让显卡、采集卡、加速卡这类PCIe设备可以平行于主板平面安装，大幅压缩硬件安装所需的垂直空间，适配小体积机箱的紧凑布局需求。从结构设计来看，这款转接件两端分别采用标准PCIe公头与母头接口，

　　公头端做了镀金接触片处理，降低信号传输阻抗，接口两侧设置了带固定孔的金属加固 bracket，安装时可以通过螺丝将公头牢牢固定在机箱对应的PCIe挡板位，避免长期使用后接口松动导致的接触不良；母头端同样配备金属固定支架，用来锁紧插入的扩展卡挡板，保证硬件连接的机械强度。中间的柔性排线部分采用分层屏蔽设计，外层包裹黑色抗干扰绝缘层，内部信号线做了等长布线处理，保证高速PCIe信号传输时的时序一致性，避免信号衰减、丢包问题，排线表面压印的加强筋结构，提升了排线反复弯折后的抗疲劳性能，允许在安装时根据机箱内部走线空间做适度的弯曲调整，但弯曲半径不能小于排线厚度的5倍，防止内部信号线断裂。从安装边界尺寸来看，

　　300mm的排线长度可以覆盖绝大多数ITX、MATX机箱内从主板PCIe插槽到显卡垂直安装位的走线距离，两端接口的整体厚度控制在12mm以内，不会和机箱侧面板、内存散热马甲、CPU风冷散热器产生结构干涉；接口端的金手指长度完全符合PCIe规范公差要求，插入插槽后的啮合深度达到标准值，不会出现插接过浅导致的识别故障。在实际选型使用时，需要注意这款D型立管的接口转向方向，要匹配机箱显卡安装位的朝向，避免出现接口反向导致硬件无法装入的问题；安装前要先确认主板PCIe插槽的版本，这款转接件支持全版本PCIe通道传输，不管是PCIe3.0还是PCIe4.0的设备都可以适配，不需要额外设置信号增益。排线部分在走线时要避开CPU风扇、

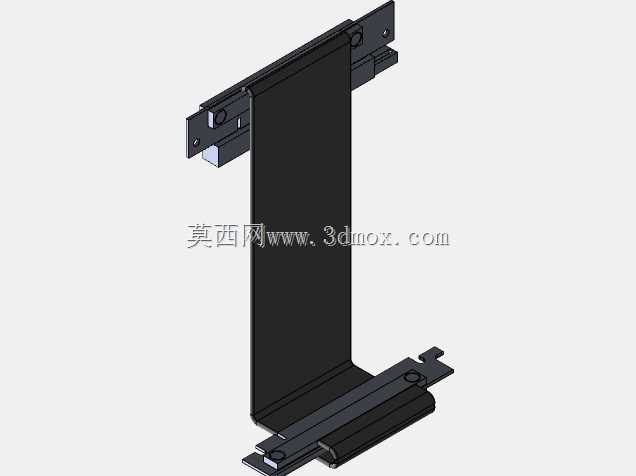

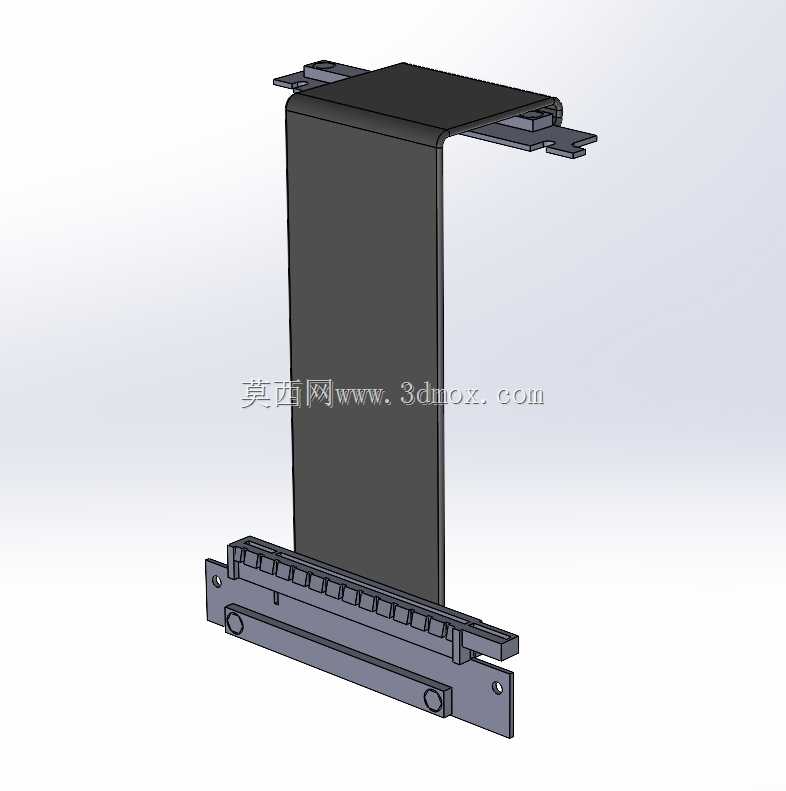

　　机箱风扇的旋转区域，同时要远离机箱内的电源模块、大功率电感这类强电磁干扰源，减少信号受干扰的概率；两端的固定螺丝要采用机箱配套的细牙螺丝，锁紧力矩控制在合理范围，避免力矩过大压裂接口的塑料基座。在工业工控机改造场景中，这类转接件还经常用来把PCIe采集卡、运动控制卡转接安装到机箱外侧的扩展支架上，解决工控机内部空间不足无法加装多块扩展卡的问题，这时候要注意排线穿过机箱壁时要加装橡胶护圈，避免排线绝缘层被金属机箱壁的锐边割破，造成短路隐患。从建模细节来看，这款模型完整还原了两端接口的金属支架固定孔位、金手指的分段结构、排线表面的标识印刷区域，还有接口端的卡扣定位结构，在做机箱内部结构干涉检查、硬件布局仿真时，可以直接导入模型进行装配验证，不需要再对转接件的结构做二次测绘，能大幅缩短紧凑机箱的结构设计周期，避免实际装机时出现尺寸不匹配、硬件干涉的问题。设计这类转接件时，核心要平衡的是柔性排线的弯折寿命与信号屏蔽性能，既要保证排线有足够的柔韧度方便安装走线，又要保证屏蔽层不会因为反复弯折出现断裂，导致抗干扰性能下降，这款产品的排线采用的是高韧性聚酰亚胺基材，配合网状金属屏蔽层，在弯折寿命和屏蔽性能上做到了较好的平衡，在-10℃到60℃的工作温度区间内都能保持稳定的传输性能，适配普通消费级装机和常规工业工控场景的使用环境要求。
