带固定耳USBType-C延长转接连接器

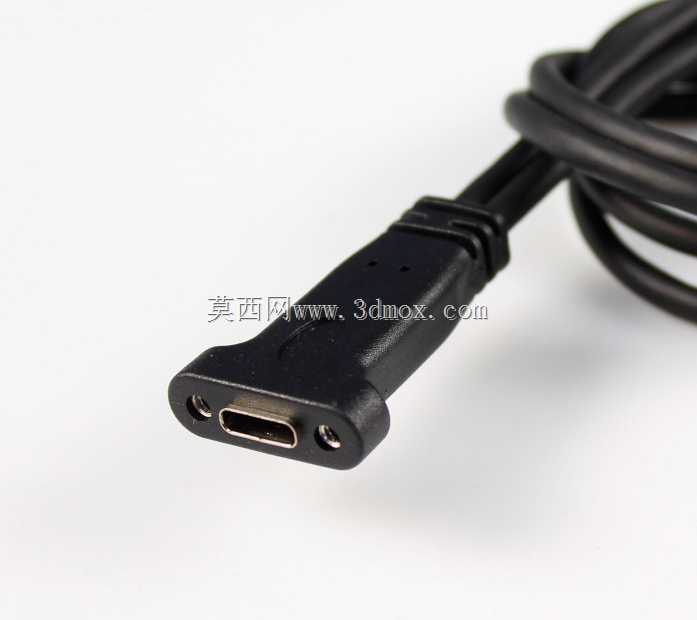

　　日常做消费电子结构设计、小型设备面板接口拓展时，经常会遇到主板内置接口位置和设备外壳开孔不匹配的问题，这类带安装固定耳的C型转接连接器，就是为解决这类场景的装配痛点设计的。不同于常规直插式的C型公母转接头，这款连接器自带带螺丝孔的固定翼，能够直接通过M2规格的小螺丝锁紧在设备面板、机箱挡板或者定制治具的开孔位上，不会因为反复插拔出现接口移位、松脱的问题，在工业手持终端、桌面扩展坞、嵌入式设备外置接口改造场景里使用率很高。从结构设计逻辑来看，这款连接器的公端直接做在线缆端部，母端集成在带固定耳的注塑壳体上，壳体两侧的固定耳和主体做了一体化的注塑包胶，内部金属屏蔽层一直延伸到母端接口根部，能够减少高频数据传输时的信号干扰，

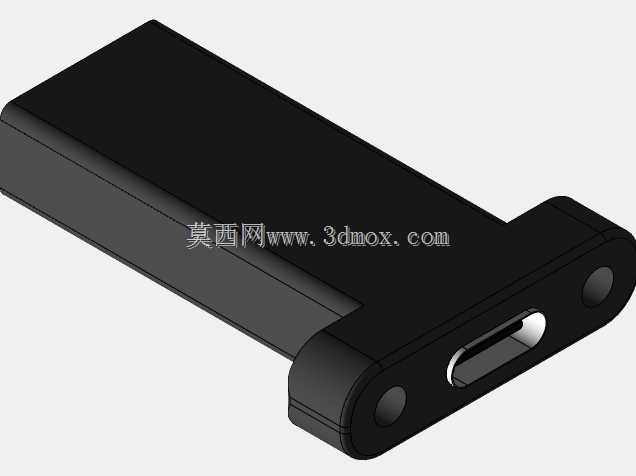

　　不管是用于USB3.2速率的数据传输，还是PD快充协议的大电流通过，都能保证连接稳定性。实际选型时要注意安装边界的尺寸控制，这款连接器的固定耳间距是标准的20mm孔距，适配市面上绝大多数通用面板开孔尺寸，母端接口的沉台深度控制在1.2mm，安装后接口端面和面板表面基本齐平，不会出现突出过多或者凹陷过深导致公头插不到位的问题。线缆部分采用的是带屏蔽层的多股铜芯线，外被是耐弯折的TPE材质，常规布线时弯曲半径可以控制在线缆直径的4倍，在设备内部狭小空间走线时不会因为弯折过度出现线芯断裂的问题。做结构建模的时候要重点关注几个公差配合的细节：首先是固定耳上的螺丝孔位公差要控制在±0.1mm以内，避免和面板上的预装孔出现对位偏差；

　　其次是母端接口的内槽尺寸要严格按照USB-IF标准规范设计，插拔力控制在标准区间内，既不会因为过松导致接触不良，也不会因为过紧导致插拔困难损伤接口；还有就是注塑壳体的分型面要做在固定耳和主体连接的侧边位置，避免合模缝出现在接口正面影响装配平整度。在实际设备集成场景里，这类连接器还可以搭配防水胶圈使用，在固定耳和面板之间加装1mm厚的硅胶密封圈，就能达到IP54级别的防尘防水效果，适合用在户外小型检测设备、车载外置接口这类有一定防护要求的场景。不同于焊接在PCB板上的板载C型接口，这种带线的转接连接器不需要额外做PCB固定结构，只需要在面板上开好对应尺寸的开孔和螺丝孔，就能快速完成接口的外置拓展，对于小批量定制设备、原型机开发来说，

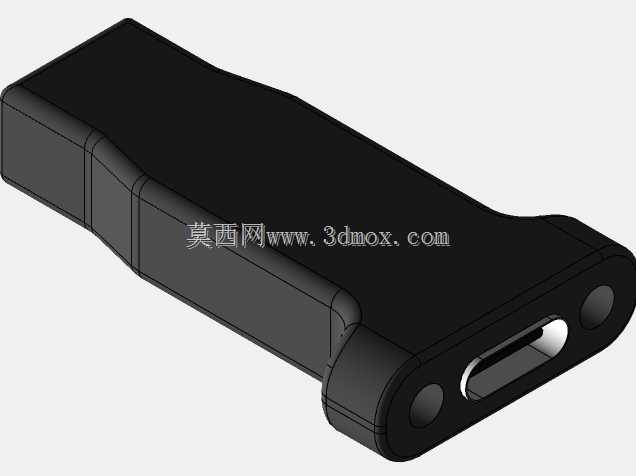

　　能够大幅减少结构设计的工作量，缩短开发周期。建模过程中还要注意线缆和连接器主体连接位置的应力释放结构，这款产品在线缆出线位置做了加长的SR应力释放尾档，长度大概8mm，锥度设计平缓，能够分散线缆弯折时的应力集中点，反复弯折上千次也不会出现线缆外被开裂、内部线芯脱焊的问题。母端接口内部的针脚排布严格遵循Type-C标准定义，支持正反插，不管是数据传输还是充电都不需要辨别接口方向，使用体验比传统的USB接口更好。固定耳的厚度控制在1.5mm，既保证了足够的结构强度，锁紧螺丝时不会出现开裂变形，也不会因为过厚导致安装后整体突出面板太多影响外观。在做整机结构验证的时候，要模拟实际使用中的插拔受力，确保固定螺丝锁紧后，施加100N的轴向插拔力时连接器不会出现移位，接口的接触电阻保持在标准范围内，不会因为受力出现接触不良的问题。另外，连接器的注塑壳体表面做了细磨砂处理，不容易残留指纹和划痕，在消费电子类设备上使用时也能和整机的外观质感保持统一，不需要额外做表面处理。
