嵌入式AC电源输入C14品字插座结构

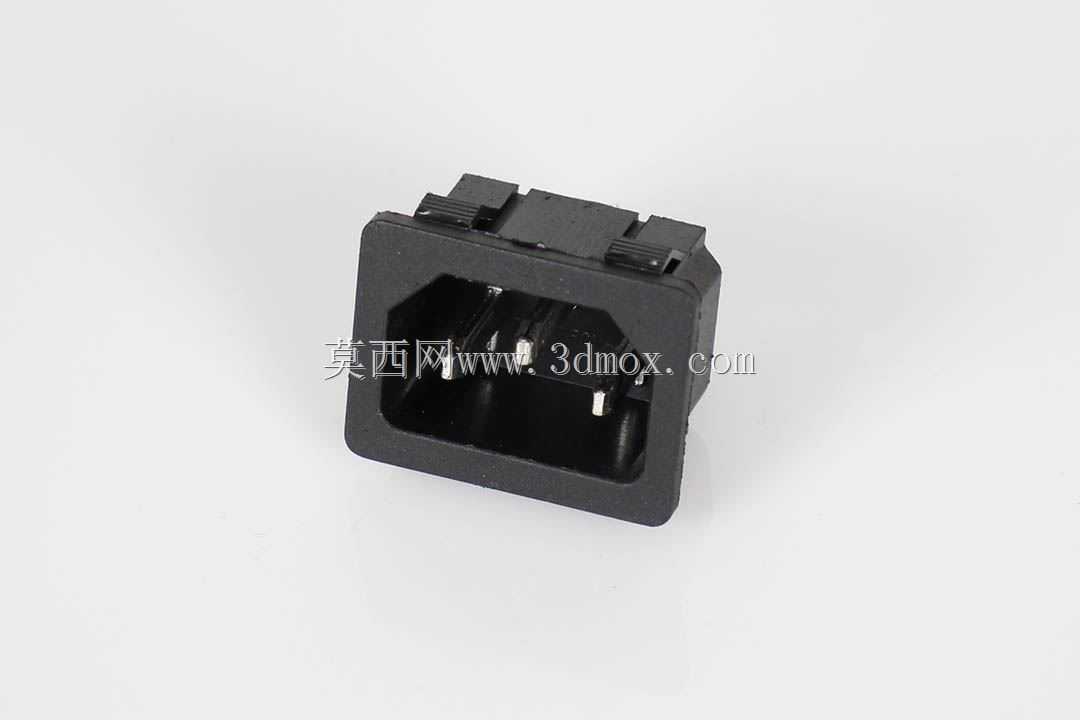

　　在各类台式电子设备、工业控制机柜、桌面型仪器、小型机电设备的供电回路设计中，C14规格品字电源输入座是应用覆盖范围极广的接插部件，这类部件承担着设备侧市电输入的物理连接、载流导通、安装固定的核心作用，其结构设计的合理性直接影响设备供电的可靠性、装配效率与长期使用的安全性。从实际工程选型与结构适配的角度看，这款嵌入式安装的C14插座，首先要匹配设备壳体的开孔边界，其整体外轮廓为带安装卡扣的方形结构，两侧的弹性卡扣是为免螺丝快装设计的，在钣金壳体或者注塑壳体上开出对应尺寸的方孔后，将插座从壳体外侧推入开孔，卡扣会自动卡在壳体壁的内侧，实现轴向的限位固定，不需要额外打螺丝或者做压合结构，能大幅减少装配工位的操作时长，

　　适合量产型设备的流水线装配作业。插座的插合端遵循标准品字接口的尺寸规范，三个导电插片的位置、间距、伸出长度完全匹配通用C13电源线端的插孔尺寸，插片采用导电性能优异的铜基材做基底，表面做镀镍处理，既可以降低接触电阻减少载流时的温升，也能避免长期使用过程中铜材氧化导致的接触不良问题，额定载流能力覆盖常规10A/250VAC的市电输入需求，能够满足绝大多数中小型电子、机电设备的供电功率要求。在结构细节设计上，插座的插合腔做了内凹的导向结构，电源线插头插入时，腔体内壁会先引导插头对准位置，避免插片受侧向力弯折，同时腔体的深度可以保证插头插入后插合到位，不会出现松脱、接触虚接的情况；插座的背部是导电端子的接线端，分别对应火线、零线、

　　地线三个接线位，每个接线位都做了防松结构，不管是采用焊线接线还是快速插簧接线，都能保证导线连接后的抗拉扯能力，避免设备运输或者使用过程中受外力拉扯导致导线脱落引发的供电故障。从安装边界的适配性来看，这款插座的安装卡扣可以适配一定厚度范围的壳体壁，不管是0.8-1.5mm厚度的钣金机柜壳体，还是2-3mm厚度的ABS、PC材质注塑设备外壳，都能通过卡扣的弹性变形实现可靠固定，安装后插座的前端面与壳体外表面基本齐平，不会出现突出过多或者凹陷过深影响插头插合的问题。在实际设备的结构布局中，这类C14插座通常会布置在设备壳体的后侧或者侧面靠下的位置，要注意与周边内部元器件保持足够的电气安全间隙，插座背部的接线端要避免与内部的金属结构件、

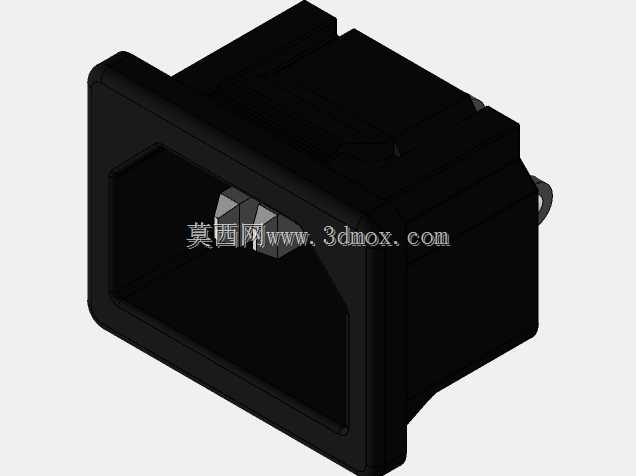

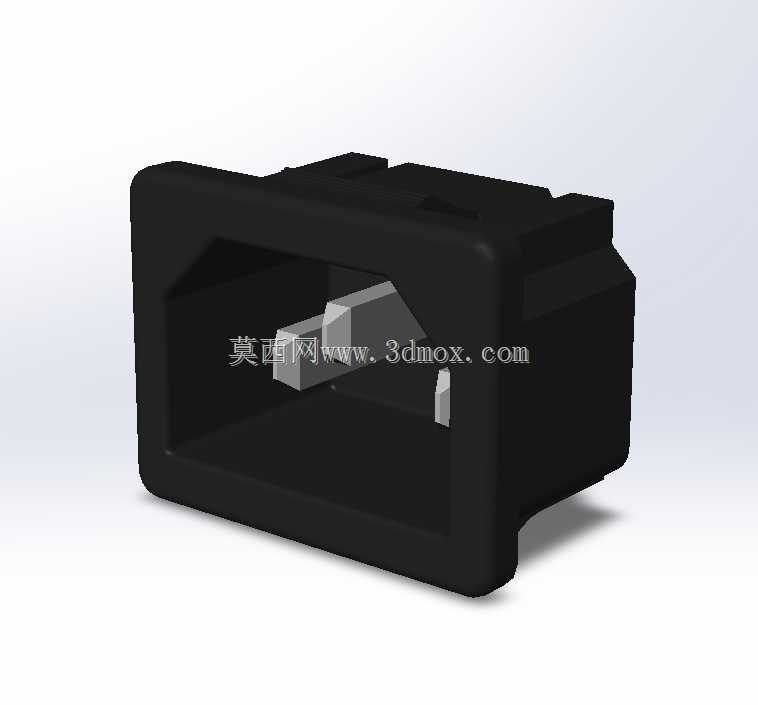

　　散热部件直接接触，必要时可以在接线端增加绝缘护套，强化绝缘防护能力。另外，插座的外壳主体采用阻燃级的工程塑料注塑成型，材料具备足够的耐热性与阻燃等级，即使内部载流出现异常温升，也不会出现外壳熔化、引燃的风险，满足电气部件的安全规范要求。在三维建模过程中，这类接插件的模型需要准确还原卡扣的弹性结构尺寸、插片的位置度、安装开孔的匹配尺寸，结构设计人员在做设备壳体开孔、内部布局干涉检查时，可以直接调用该模型进行装配验证，提前排查开孔尺寸不匹配、插座与内部元器件干涉、插头插合空间不足等设计问题，减少样机试装阶段的改模次数，缩短产品的开发周期。很多初次做设备结构设计的工程师容易忽略这类标准接插件的安装细节，比如没有预留足够的插头插拔操作空间、开孔尺寸公差设置不合理导致插座装不进去或者装配后过松、卡扣位置与壳体内部的加强筋位置冲突导致卡扣无法正常弹开卡紧，这些问题都可以通过精准的三维模型在设计阶段进行模拟验证，提前规避装配风险。同时，这款插座的结构也兼容带保险丝座、带开关的衍生型号安装尺寸，同开孔尺寸下可以根据设备的功能需求选择不同配置的插座，不需要修改壳体的开孔模具，提升了壳体部件的通用化程度，降低产品的开模成本与物料管理成本。在日常的设备维护场景中，这种卡扣式安装的C14插座如果出现损坏，不需要完全拆开设备壳体，只需要从外侧拨开卡扣就可以将插座取出，更换新的插座后重新卡入即可，维护操作十分便捷，能够大幅降低售后维护的时间成本。
