1U规格Flex架构ATX电脑电源结构设计

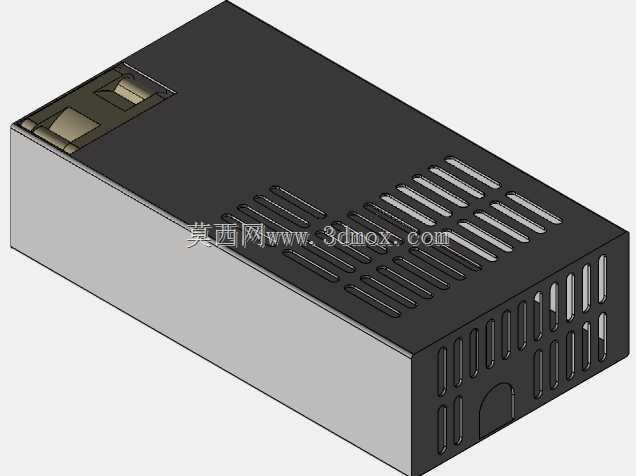

　　这款1U Flex规格ATX供电单元，主要适配1U机架式服务器、紧凑型ITX工控机箱、桌面迷你主机这类对安装空间有严苛限制的设备场景，在工业控制机柜、机架式通讯设备、小型工作站的装机配置中，这类小尺寸高功率密度的供电单元是核心配套部件，承担着将市电交流输入转换为硬件所需多路直流输出的核心作用，为CPU、主板、存储设备、扩展板卡提供稳定的电压供给。从结构设计层面看，整体采用1U标准高度的长方体金属壳体，壳体采用SECC镀锌钢板冲压成型，表面做哑光黑喷塑处理，兼顾电磁屏蔽性能与结构强度，壳体上盖排布多组不同规格的通风冲裁孔，孔型采用长条形与小圆孔组合的排布方式，既保证内部散热风道的进出风通量，又能避免大尺寸异物落入壳体内部触碰高压元件。

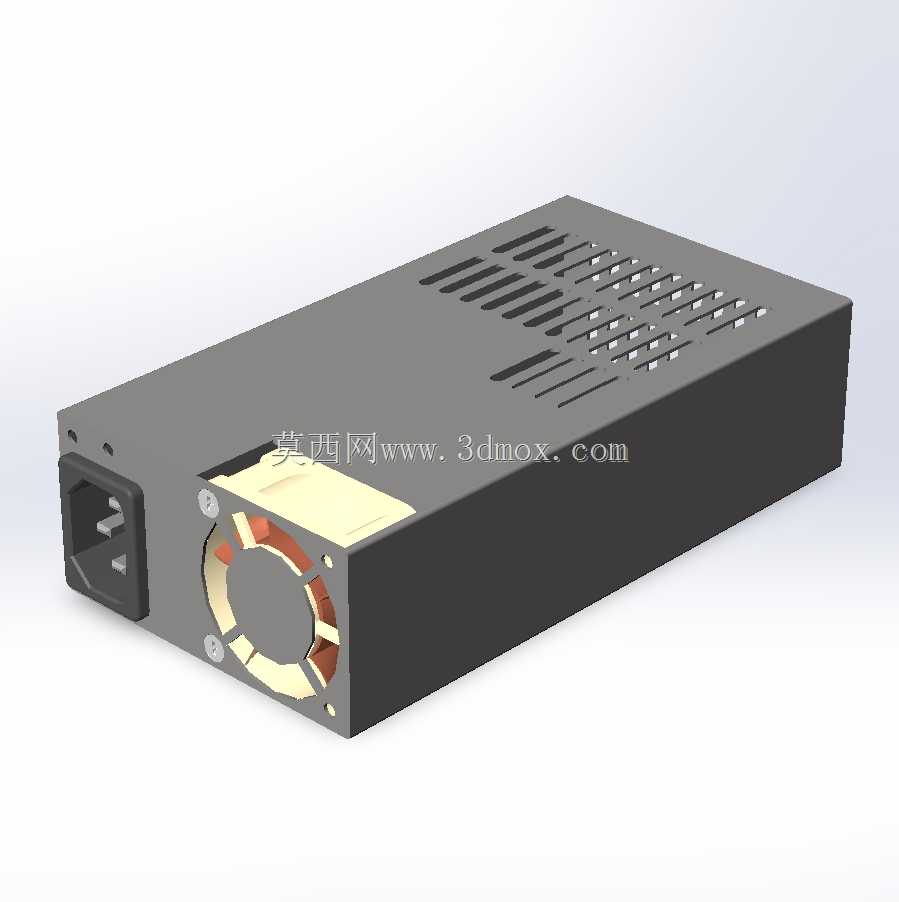

　　壳体一端设置标准品字AC输入插座，紧邻插座位置预留了接地固定螺柱，符合安规设计要求，插座旁侧是内置轴流风扇的安装位，风扇采用四角螺丝固定在壳体端板上，端板对应风扇位置做了圆形通风开口，开口边缘做翻边处理强化结构刚度，风扇与内部PCB板之间预留了足够的走线空间，避免扇叶转动剐蹭线材。内部结构布局上，高压滤波区、功率变换区、低压输出区沿壳体长度方向依次排布，高压侧的EMI滤波元件、整流桥、主电容靠近AC输入插座布置，缩短高压走线长度，降低电磁干扰外泄风险；主变压器、功率开关管固定在壳体内部的散热铝片上，散热铝片通过壳体侧壁辅助导热，配合端板的进风风扇形成贯穿壳体的直通风道，气流从端板风扇进入后，依次掠过散热片、功率元件、低压滤波电容，

　　最后从上盖的通风孔排出，在有限的1U高度空间内实现最优的散热效率。安装边界方面，整体外形严格遵循Flex ATX 1U电源的标准安装尺寸，壳体两侧预留标准的安装固定孔位，孔位间距匹配1U机箱、紧凑型ITX机箱的电源安装位公差要求，输出端的线材出线位置做了防割护线胶圈设计，避免线材与金属壳体锐边摩擦破损，出线端预留的24Pin主板供电、CPU供电、SATA供电、显卡供电线材长度，适配1U机架机箱内部的走线空间，不会出现线材过长积热或者过短无法插接的问题。设计过程中重点考量了高功率密度下的热管理与电磁兼容问题，壳体的拼接缝隙做了连续点焊处理，结合冲裁通风孔的孔径控制，保证壳体的电磁屏蔽效能满足IT类设备的EMC标准，

　　避免电源工作时的电磁干扰影响主板、存储设备的稳定运行；内部PCB板的固定柱采用绝缘尼龙材质搭配金属螺柱，既保证PCB与壳体之间的绝缘距离符合安规要求，又能承受运输、安装过程中的振动冲击，不会出现PCB移位导致的元件触碰壳体短路问题。端板的AC插座旁侧没有设置额外的船型开关，是为了适配机架式服务器机柜后部的集中供电管控场景，减少面板突出部件，避免机柜内设备插拔线材时误碰开关，同时也能缩小端板的占用空间，给内部风扇留出更大的通风面积。壳体底部做了内凹的冲压加强筋，沿壳体长度方向排布两道加强筋，提升薄钢板壳体的抗形变能力，在设备安装、运输堆叠过程中，不会因为外部压力导致壳体凹陷触碰内部元件。这类小尺寸供电单元的设计难点，在于有限的空间内平衡散热效率、元件排布、安规距离三者的关系，设计时反复调整了主电容的安装角度、散热片的高度、走线槽的位置，确保所有高压元件之间的爬电距离满足安规要求，同时风道没有被元件或者线材阻挡，风扇工作时的风噪也能控制在机架设备可接受的范围内，不会因为风阻过大产生异常啸叫。
