八字型两芯电源输入连接插座结构

　　这款两芯八字型电源输入接插件，是消费类电子、小型通讯终端、便携影音设备上普及率极高的市电输入接口，日常接触的桌面音响、小型路由器、机顶盒、笔记本电源适配器、便携显示设备上，几乎都能见到同规格接口的身影，它的核心作用是在设备壳体上建立安全可靠的市电接入通路，同时通过标准化的接口尺寸，匹配通用规格的八字尾电源线，省去设备端定制线缆的成本，也方便终端用户后期替换损坏的供电线材。

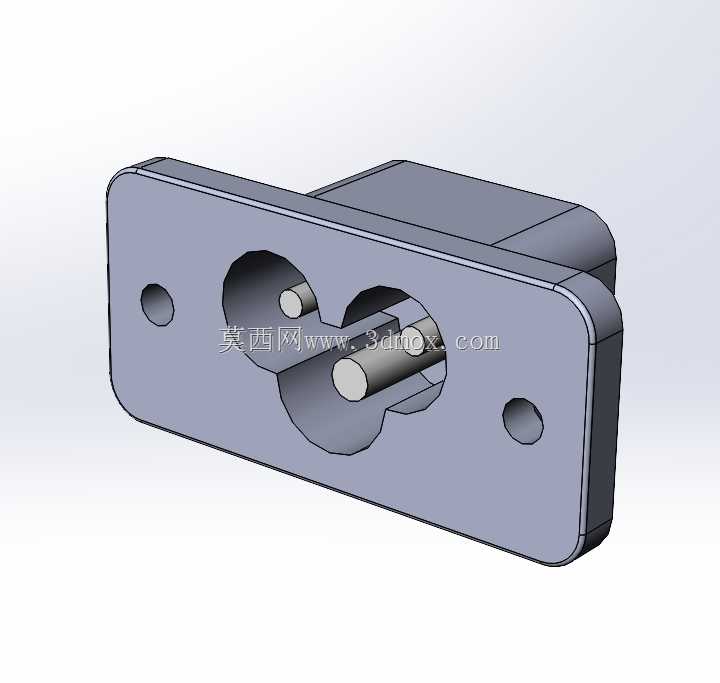

　　从结构设计逻辑来看，这款接插件采用法兰盘前置安装的结构形式，前端法兰为带圆角的长条形平板结构，法兰两侧对称布置两个圆形安装通孔，用于通过自攻螺丝或者卡装结构将整个接插件固定在设备壳体的预设安装位上，安装时法兰端面与设备外壳内壁贴合，前端的接口部分从壳体预先开好的对应形状开孔中穿出，与外部插头实现对接。法兰后方的主体部分为绝缘基座，内部嵌装两个平行布置的圆柱形导电插芯，插芯的轴线与法兰安装面垂直，插芯尾部延伸出焊片或者插针结构，用于和设备内部的电源输入电路、保险模块、EMI滤波电路实现电性连接，整个基座的外形做了倒角处理，避免安装时尖锐棱边刮伤设备内部的线材或者绝缘层。

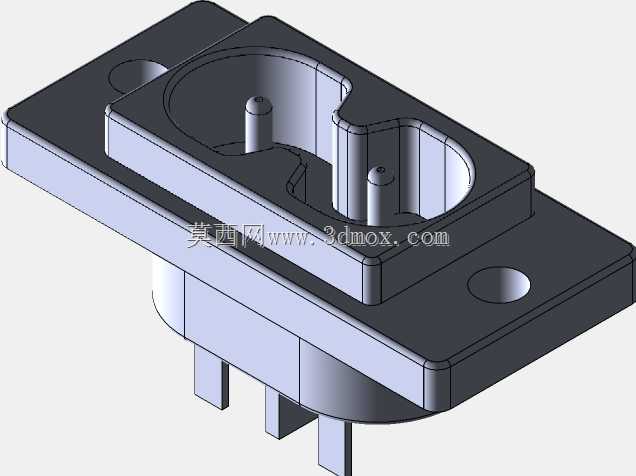

　　接口端的型腔设计为对称的8字形内凹结构，两个圆形空腔分别对应两个导电插芯，型腔的轮廓尺寸完全匹配通用八字尾插头的插脚外形，插合时插头的两个扁形插脚可以顺着型腔导向滑入，与内部的导电插芯实现可靠接触，型腔的深度经过精确计算，既保证插头插合后有足够的接触深度，不会因为外力拉扯出现松脱接触不良的问题，也不会因为型腔过深导致插合到位后插头与壳体之间出现缝隙，影响外观整体性。型腔边缘做了小角度的导入倒角，用户在插接电源线时不需要刻意对准，顺着倒角的导向就能顺利将插头插入，降低盲插时的对位难度。

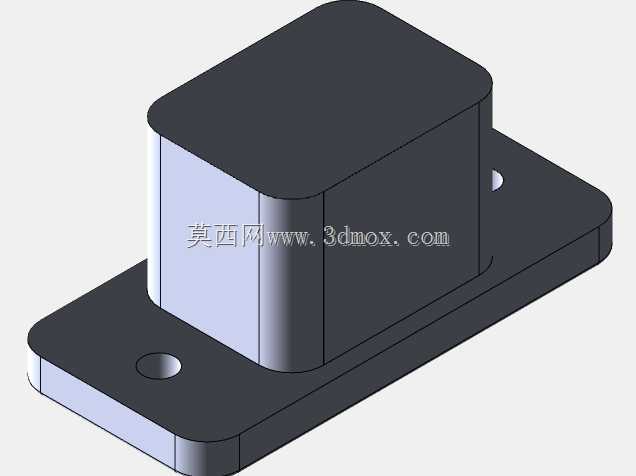

　　安装边界方面，这款接插件的法兰长度、宽度尺寸适配绝大多数小型电子设备的侧壁安装空间，安装孔的中心距符合行业通用的八字插座安装孔位标准，设备壳体开孔时只需要按照法兰接口轮廓开出对应的8字形通孔，在两侧对应安装孔位置预留螺丝柱即可，不需要做额外的结构避让；法兰后方的基座部分整体尺寸紧凑，不会占用过多设备内部的空间，对于内部布局紧凑的小型通讯设备、便携数码产品来说，这种小体积的接插件可以有效提升内部空间利用率，给PCB板、散热模块、其他功能元件留出更多布置空间。

　　功能特性上，这款接插件的绝缘基座采用耐高压、耐高温的绝缘工程塑料制作，能够满足市电接入场景下的绝缘耐压要求，避免出现高压击穿、漏电的安全隐患，内部导电插芯采用导电性能优异的铜合金材质，表面做镀镍处理，既可以降低接触电阻，减少大电流通过时的发热，也能防止长期使用后插芯表面氧化导致接触不良。整个接插件的额定电流、电压参数覆盖常规小型电子设备的市电输入需求，正常使用场景下可以承受长期的插拔循环，插合后的保持力符合安规要求，不会因为日常的线材拉扯出现插头脱落的情况。

　　在实际选型应用中，这类八字型电源插座通常用在二类电器设备上，也就是不需要接地保护的双重绝缘设备，因为接口本身只设置了火线、零线两个导电通路，没有接地引脚，所以不会用在需要接地保护的一类金属外壳设备上。设计设备安装结构时，需要注意法兰安装面与壳体开孔的同轴度，避免安装后接口偏位导致插头无法顺利插入，同时要在接插件尾部与内部PCB之间预留足够的走线空间，避免焊接后的电源线被基座挤压出现绝缘层破损的问题；如果是采用卡扣式安装的变体结构，还需要在壳体开孔周边设置对应的卡扣卡槽，保证接插件安装后不会因为插拔力的作用出现向内凹陷或者脱落的问题。

　　从建模细节来看，这个模型完整还原了接插件的所有结构特征，包括法兰的圆角、安装孔的沉台结构、型腔内部的避让空间、插芯的伸出长度、基座尾部的焊片结构，所有尺寸都按照实物的通用规格进行绘制，导入装配环境后可以直接用于设备的整机干涉检查、安装位模拟，不需要再对模型结构进行额外的修正，能够直接对接结构设计阶段的装配验证工作，帮助设计人员提前预判安装时可能出现的空间干涉、孔位不对中等问题，缩短产品开发阶段的结构迭代周期。
