8-16mm规格金属防水电源按钮结构设计

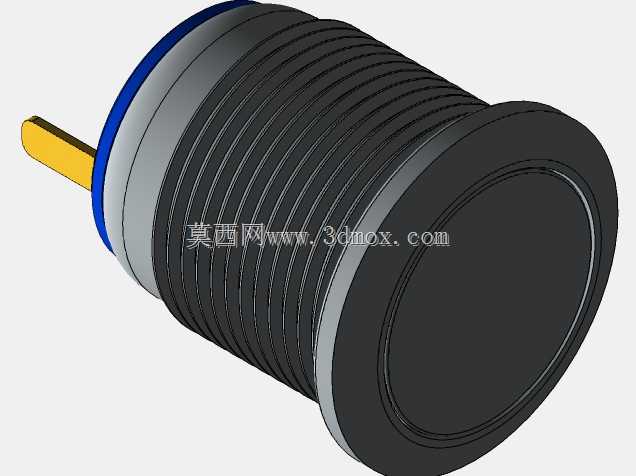

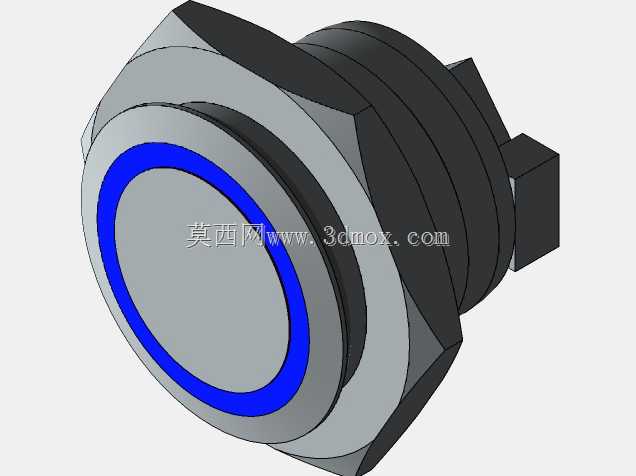

　　也能避免积灰积水渗入设备内部。按钮头部的密封结构做了多层设计，金属外壳和操作头之间设置了弹性密封胶圈，配合外壳螺纹处的密封垫片，能达到常规户外使用的防水防尘要求，可在潮湿、多粉尘的车间、户外机柜、露天通讯设备上稳定使用，不会因为少量溅水、粉尘侵入导致内部触点接触不良。尾部的接线端子采用插片式结构，接线时直接配套标准插拔式接线端子即可完成回路连接，不需要额外焊接，装配效率更高，也方便后期维护更换，内部的触点组件采用自复位结构设计，常规状态下触点保持断开，按下操作头时触点闭合接通回路，松开后操作头在内部弹簧的作用下自动复位，触点断开，也可根据实际使用需求调整为自锁结构，按下后保持接通状态，再次按下才复位断开，适配不同的控制逻辑需求。在工业控制、户外电子设备、通讯终端、小型机电产品的面板控制回路中，这类8-16mm安装直径的金属电源按钮是极为常用的人机交互控制元件，承担设备通断、模式切换、启停触发的核心交互功能，相比普通塑料按钮，金属外壳的结构强度更高，抗磕碰、抗老化性能更优，能适应更复杂的现场使用环境。从结构设计来看，这款按钮采用全金属螺纹外壳设计，外壳外壁加工有连续的标准细牙螺纹，配套锁紧螺母即可完成面板安装，安装时仅需在设备面板上加工对应直径的安装圆孔，将按钮从面板正面穿入，背面通过螺母锁紧固定，安装边界清晰，适配1-5mm厚度的各类金属、塑料面板，安装后外露的头部做了圆弧收边处理，和面板贴合紧密，没有突出的锐边，既提升了操作手感，

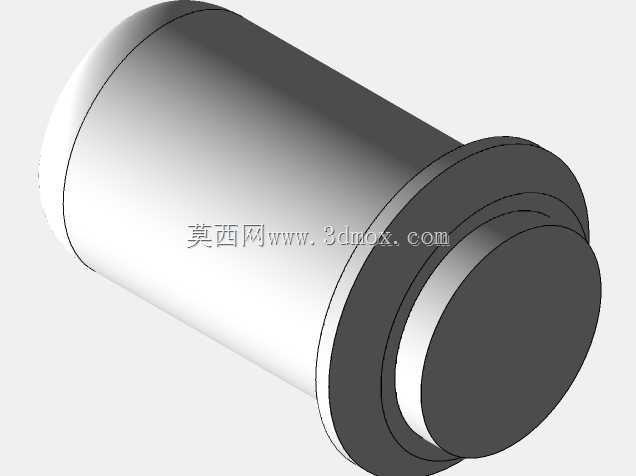

　　从建模细节来看，整个模型完整还原了产品的所有结构特征，包括外壳的螺纹牙型、头部的密封槽、尾部的插片端子、内部的弹簧复位腔室，所有配合面的公差都按照常规五金件的加工精度做了预留，螺纹规格符合通用紧固件标准，安装孔位尺寸和市面同规格按钮完全通用，结构工程师在做面板布局设计时，可以直接调用这个模型完成装配干涉检查，不需要反复测绘实物尺寸，能大幅缩短设计周期。在实际选型应用中，这类小直径金属按钮常被用在空间受限的小型设备面板上，比如手持检测设备、小型通讯终端、工业传感器模组、车载电子设备的控制面板上，相比大直径按钮，占用的面板空间更小，能在有限的面板区域内布置更多的控制按键，同时金属外壳的质感更好，和金属材质的设备面板搭配时视觉一致性更强。

　　设计过程中需要重点关注的几个点，首先是操作头的按压行程，常规这类按钮的按压行程控制在1.5-2.5mm之间，行程过短会导致操作手感生硬，容易出现误触发，行程过长则会导致按钮整体长度增加，占用设备内部的安装空间，这款模型的内部结构预留了足够的弹簧安装空间，能保证合适的按压手感，同时整体长度控制在合理范围内，不会过多占用设备内部的布线空间。其次是螺纹的配合精度，外壳上的安装螺纹如果公差过大，会导致安装后按钮松动，和面板之间出现缝隙，影响密封性能，建模时螺纹的大径、小径、牙距都严格按照标准公制细牙螺纹参数绘制，配套的锁紧螺母模型也做了对应的公差配合，装配时不会出现卡滞或者松动的问题。另外尾部的接线插片位置和尺寸也符合通用接插件标准，

　　接线时不需要额外定制端子，直接采购标准件即可完成装配，能降低物料采购成本。在做设备整体结构设计时，调用这个模型可以直接完成面板开孔尺寸的标注，提前确认按钮尾部和内部电路板、布线的空间间隙，避免出现装配时按钮和内部元件干涉的问题，尤其是在紧凑结构的设备设计中，提前通过三维模型核对安装边界，能减少后期打样时的修改次数，降低开模和打样的成本。这类按钮的触点额定电流通常适配低压控制回路，主要用于信号触发或者小功率负载的直接通断，设计选型时需要根据实际回路的电压、电流参数确认触点容量，三维模型中虽然不包含电气参数，但结构尺寸完全匹配同规格的实物产品，工程师完成结构布局后，可以直接对应型号采购实物进行装配，不需要再调整面板开孔和安装位置。
