双USB加双3.5mm音频组合前置接口模块

　　在台式机箱、工业控制机柜、嵌入式设备的前置交互区域设计中，接口集成度一直是结构工程师需要平衡的核心点——既要保证常用外接接口的伸手可及性，又要控制面板开孔的尺寸冗余，避免过多零散开孔破坏面板结构强度、增加防尘防水处理的难度。这款双USB加双3.5mm音频的组合接口模块，就是针对这类场景做的集成化设计方案。从实际应用场景来看，这类组合接口最常出现在台式电脑机箱前置面板、工控设备操作面、自助终端交互区、多媒体讲台外接端口等位置，用户不需要绕到设备背部插拔线材，站在设备正面就能完成U盘、耳机、麦克风等常用外设的连接，大幅降低日常使用的操作成本。

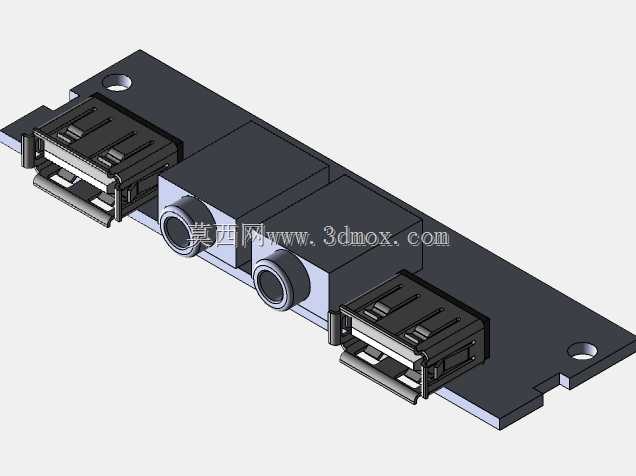

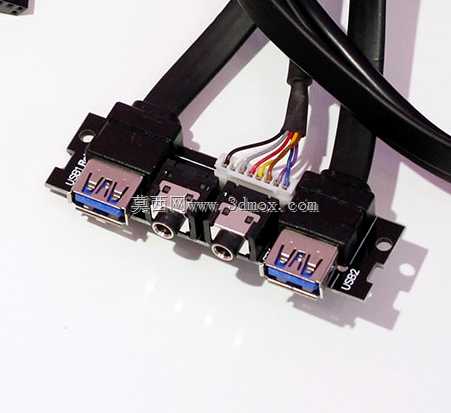

　　从功能特性上看，模块集成了两个USB数据传输接口与两个3.5mm音频接口，两个USB接口可同时支持U盘读写、外设充电、鼠标键盘等USB设备连接，两个3.5mm接口分别对应音频输出与麦克风输入，覆盖了日常外接音频设备的全部需求。模块自带一体化固定支架，支架两端预留了标准螺丝安装孔位，不需要额外设计定制固定结构，直接通过M3规格螺丝就能将模块固定在面板内侧，安装对位精度有支架做基准，不会出现接口歪斜、与面板开孔错位的问题。模块尾部自带预压接好的延长线束，线束内部做了信号分组屏蔽处理，USB差分信号线与音频信号线分开走线，外层包裹铝箔屏蔽层加编织网，避免高速USB信号与模拟音频信号之间产生串扰，不会出现USB传输数据时耳机出现电流杂音的问题，线束末端做了标准插针接口，可以直接对接主板或者设备主控板的对应插针座，不需要现场焊接，组装时直接对插即可，能有效提升产线组装效率。

　　设计思路上，这款模块没有采用零散接口单独固定的方案，而是将四个接口统一固定在同一块金属支架上，所有接口的相对位置公差控制在0.1mm以内，面板开孔只需要按照模块给出的安装边界开一个统一的矩形开孔即可，相比四个接口单独开孔的方案，面板加工的工序更少，开孔边缘的密封处理也更简单，只需要在模块与面板之间贴一层整圈的防尘泡棉，就能达到良好的防尘效果。接口的插拔寿命按照行业通用标准做了结构强化，USB接口的金属外壳采用加厚铜材镀镍处理，插拔次数可达万次以上不会出现松垮接触不良的问题，3.5mm音频接口内部的弹片采用高弹性锡青铜材质，多次插拔后依然能保持足够的接触压力，避免音频接触不良出现单声道无声的问题。

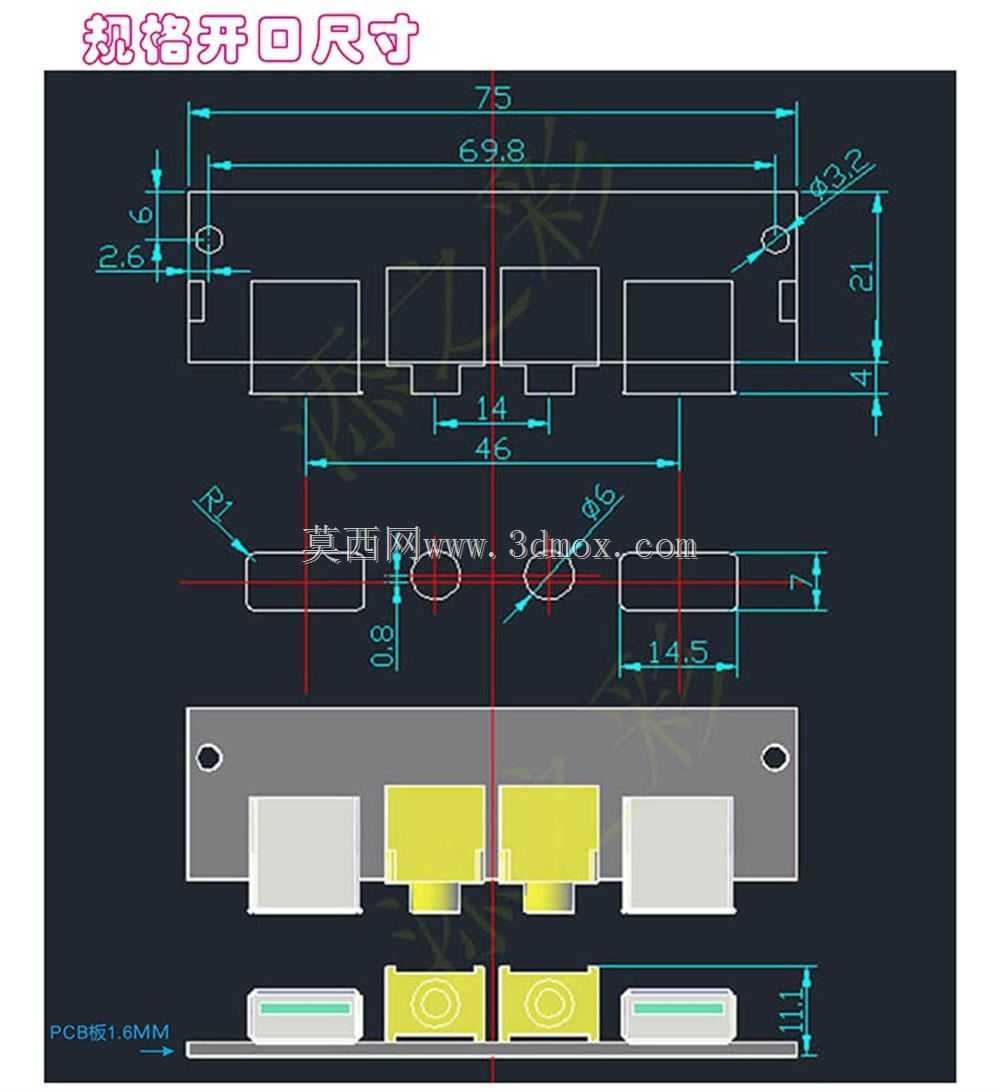

　　从安装边界尺寸来看，模块整体的横向宽度控制在100mm以内，纵向高度不到30mm，面板后侧只需要预留40mm左右的深度空间就能容纳整个模块加尾部的线束弯折半径，不会占用过多设备内部的走线空间，对于内部空间紧凑的小型工控机箱、迷你主机来说，这种小体积集成模块的适配性远好于零散接口组合。模块的接口端面与支架安装面的台阶高度做了精准控制，安装后面板与接口端面基本齐平，不会出现接口凹陷过深导致插头无法完全插入，或者接口突出面板过多容易被磕碰损坏的问题。在实际选型使用时，只需要确认设备主控端的接口针脚定义与模块线束的线序匹配，就可以直接安装使用，不需要额外做结构修改，能大幅缩短设备的结构开发周期，减少接口部分的开模与测试成本。另外模块的金属支架直接与设备机箱的金属壳体接触，能起到良好的接地屏蔽作用，进一步降低外界电磁干扰对接口信号传输的影响，在电磁环境复杂的工业现场使用时，也能保证信号传输的稳定性，不会出现USB传输丢包、音频信号有杂音的问题。
