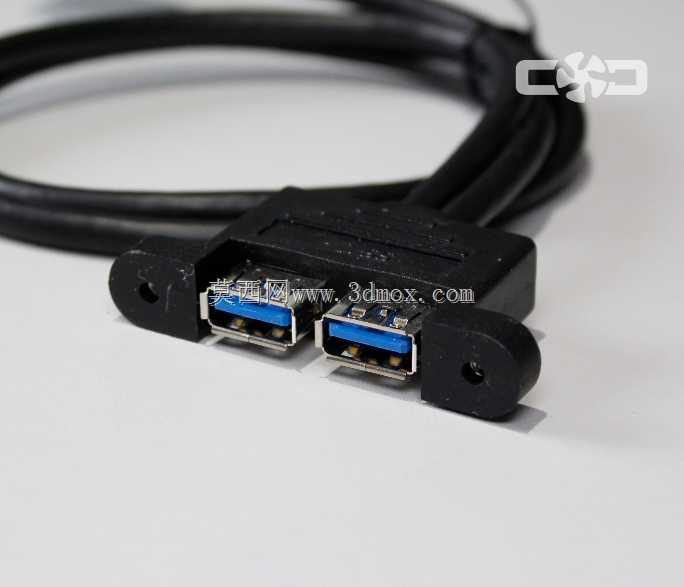

在工业控制机柜、台式PC机箱、嵌入式设备操作台的内部布线场景中,主板原生USB接口往往位于板卡边缘,无法直接对接设备外部的插拔需求,这类带固定耳的双USB端口转接组件,就是为解决板载接口到设备面板的信号延伸、固定安装问题而设计的。从结构上看,该组件采用一体化注塑成型的端口基座,基座两侧延伸出带安装孔的固定翼,安装孔位间距适配标准机箱前置面板的开孔尺寸,安装时可直接通过M3螺丝将基座锁附在面板预留位,无需额外设计固定支架,能大幅减少结构设计阶段的适配工作量。基座内部集成两个USB3.0规格的母座接口,母座引脚采用9pin设计,兼容USB2.0向下传输协议,蓝色胶芯是USB3.0接口的典型识别特征,可支持最高5Gbps的传输速率,
既能满足U盘、加密狗这类低速外设的识别需求,也能支撑移动硬盘、高速数据采集卡这类大带宽设备的稳定传输。配套的传输线材采用多芯屏蔽线结构,线芯包含电源正负极、差分信号对、接地屏蔽层,外层包裹耐磨PVC护套,线材长度可根据机箱内部走线空间灵活适配,走线时可沿机箱理线架排布,避免与内部电源线、散热风扇线缆产生干涉,屏蔽层可有效降低机箱内部开关电源、高频板卡带来的电磁干扰,保证数据传输的稳定性,不会出现外接设备识别失败、传输丢包的问题。在实际选型应用中,这类双端口组件常被用在工业设备的操作面板上,比如数控设备的程序导入接口、检测设备的数据导出接口,操作人员无需打开机柜柜门,直接在面板位置就能完成U盘插拔操作,既提升了操作便捷性,

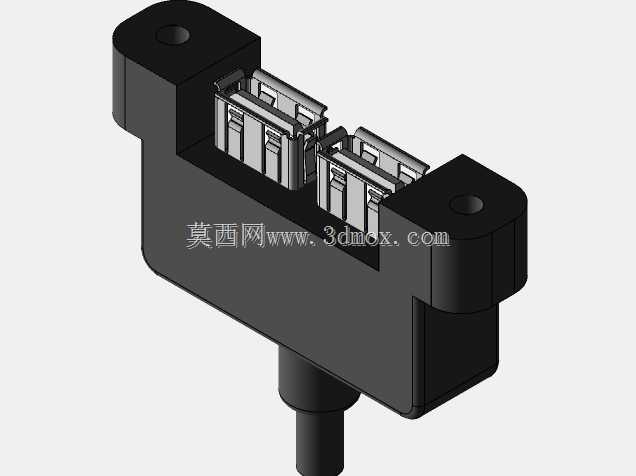

也避免柜门频繁开启带来的粉尘、杂物进入机柜内部的风险。在台式工作站的改装场景中,若原有前置USB接口损坏,或者需要额外扩展高速接口,该组件可直接替换原有故障模块,或者在机箱闲置的光驱位、挡板位开孔安装,不需要对机箱主体结构做破坏性改造。设计这类组件的三维模型时,需要重点把控几个核心尺寸边界:首先是基座的整体厚度,要匹配面板到机箱内部的安装间隙,避免基座过长顶到内部板卡;其次是固定翼的安装孔中心距,必须严格对应标准面板的开孔间距,否则会出现安装错位、螺丝无法锁入的问题;再者是母座接口的插拔深度,要保证公头插入后能完全咬合,不会出现插接过浅导致的接触不良,同时接口端面要与面板外表面基本齐平,突出量控制在1mm以内,
避免突出过多容易被外力磕碰损坏,也不能凹陷过深导致公头无法完全插入。另外,线材与基座的连接位置做了应力释放结构,注塑时在线材根部做了加厚的缓冲段,可承受多次弯折拉扯,不会因为日常插拔时的外力导致线芯从基座引脚处脱焊断裂。在接口的引脚排布上,严格遵循USB-IF标准规范,电源引脚长度长于信号引脚,实现插拔时的电源先接通、信号后连接,避免热插拔时的电流冲击损坏外接设备或者主板接口。基座的外壳采用阻燃ABS材质,可满足电子设备的阻燃等级要求,即使接口出现短时过流,也不会出现外壳熔融起火的风险。在三维建模过程中,需要还原固定孔的倒角细节、母座内部的弹片结构、线材的自然弯曲形态,方便结构工程师在做整机布局时直接调用模型,模拟安装状态下的干涉情况,提前排查走线空间不足、安装位冲突的问题,减少实物打样后的修改次数。这类转接组件虽然属于小型电子配件,但在设备的人机交互环节承担着重要作用,接口的安装稳固性、传输稳定性直接影响设备的使用体验,建模时不能忽略安装孔位公差、接口配合公差这类细节尺寸,要保证模型与实物的尺寸一致性,为后续的结构设计、安装验证提供准确的参考依据。
- 全部评论(0)
- 模板大小: 928.31 KB
- 售价:5金币
- 下载次数: 76
- 系统要求: SOLIDWORKS,Rendering
- 软件分类: 通讯工具类
