铣床用组合式工件装夹定位工装结构

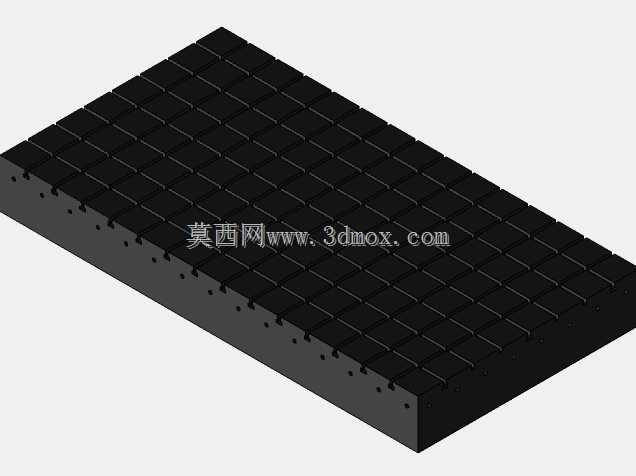

　　这套铣床装夹结构主要适配立式铣床、数控铣削加工中心的常规工件装夹需求，针对多品种小批量的机加工场景设计，可覆盖板类、轴类、小型异型块类零件的铣平面、铣槽、钻孔、镗孔工序的装夹定位，替代传统通用压板搭配垫铁的零散装夹方式，减少单件装夹找正的辅助时间。整套结构以带网格T型槽的铸铁基座为承载主体，基座的网格槽间距按照常规铣床工作台的T型槽标准间距匹配，可直接通过T型螺栓固定在铣床工作台上，基座的平面度、平行度公差按照IT7级精度加工，保证装夹基准的初始精度，基座边缘预留的安装孔位可适配不同行程的铣床工作台安装边界，无需额外打孔改造工作台。结构配套的V型定位块可单独使用也可成对组合，针对不同直径的轴类零件，V型块的夹角采用90度通用设计，

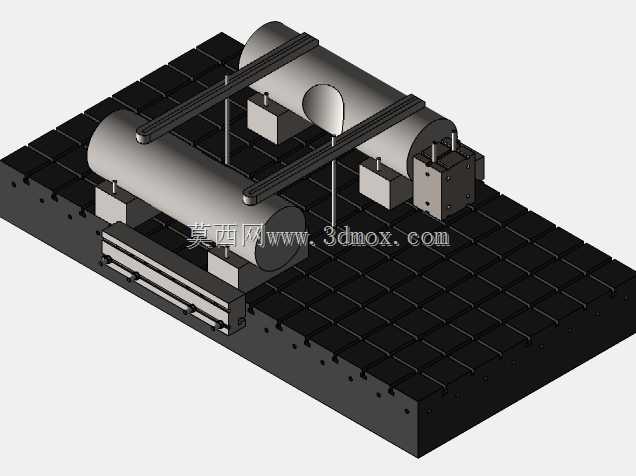

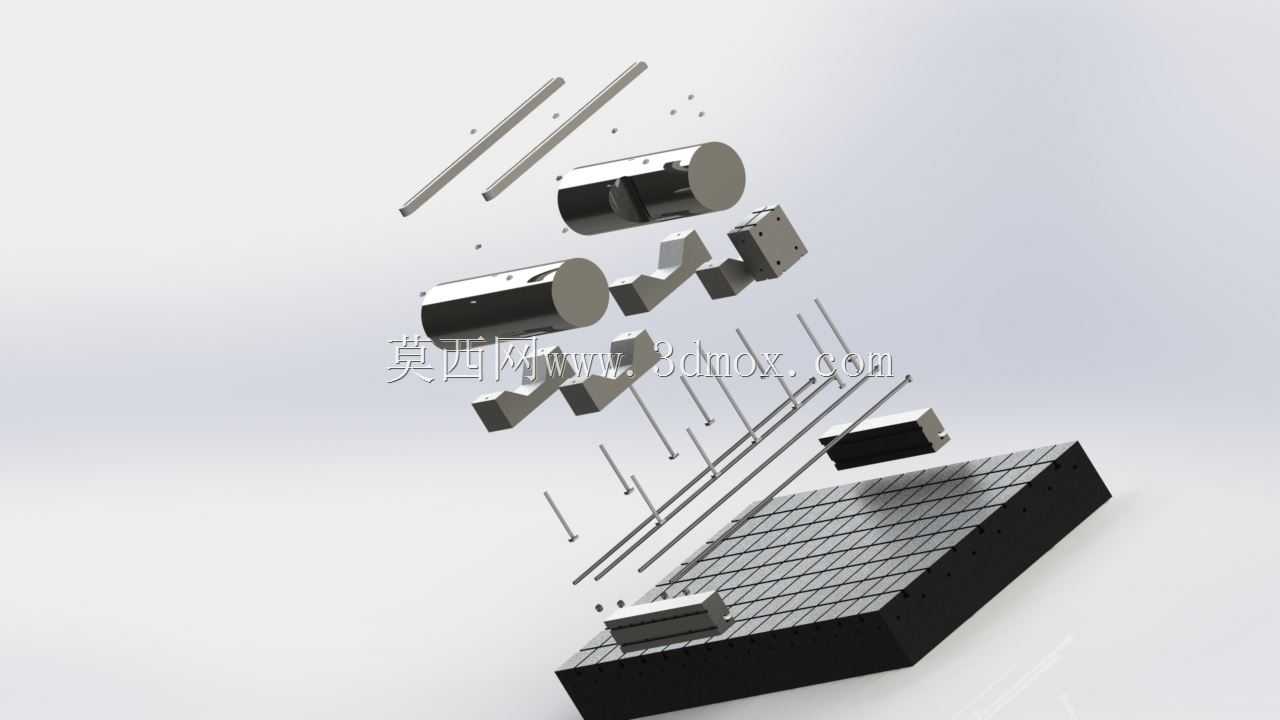

　　可支撑直径范围10mm到80mm的光轴、台阶轴类零件，V型块底部设置的定位键可直接卡入基座的网格槽内，无需额外找正即可保证轴类零件的轴线与铣床X轴进给方向平行，减少打表找正的工序。配套的平压块、可调支撑柱可针对板类零件的装夹，平压块的压紧面设置防滑齿纹，可避免铣削过程中工件受切削力窜动，可调支撑柱的高度调节范围覆盖20mm到120mm，可针对不同厚度的板类零件、带台阶的异型零件提供多点支撑，避免工件悬空在铣削力作用下产生振颤，影响加工表面质量。整套结构的定位销、连接螺栓均采用标准件设计，易损件可直接替换，无需单独定制加工，降低后期维护成本。设计过程中充分考虑了铣削加工的排屑需求，基座的网格槽为通槽结构，

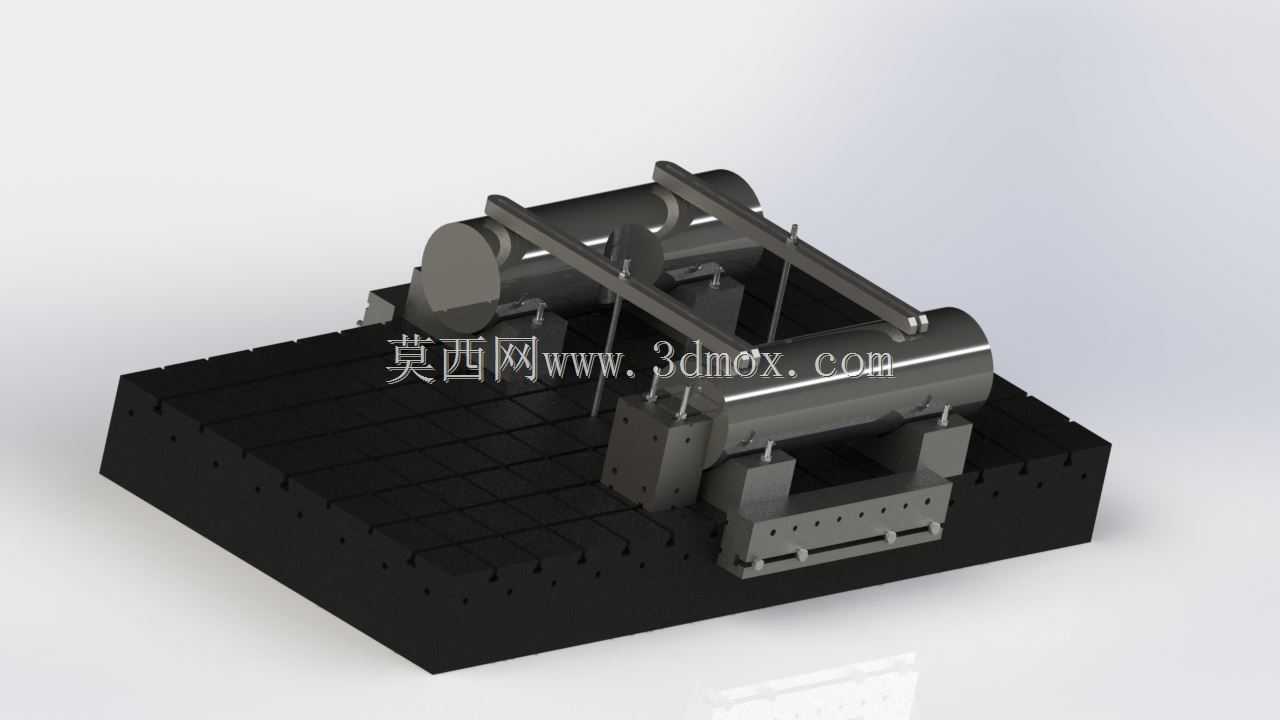

　　铣削产生的铁屑可直接通过槽腔落入工作台排屑槽，不会在定位面堆积影响装夹精度，所有定位块、压块的边角均做了倒角处理，避免操作过程中划伤操作人员，也避免铁屑卡在边角缝隙影响定位精度。针对需要多面加工的零件，这套组合夹具可通过更换定位块的安装位置，实现工件一次装夹完成多个面的加工，减少重复装夹带来的定位误差，比如加工小型方块类零件的四个垂直面时，可通过两个V型块配合平压块固定工件，加工完一个面后松开压块翻转工件即可快速定位，无需重新打表找正，相比传统压板装夹可缩短近40%的装夹辅助时间。结构的所有活动配合面均做了淬火处理，硬度达到HRC45-50，可承受铣削过程中的冲击载荷，长期使用不会出现压痕、变形，保证装夹精度的稳定性。

　　在实际生产场景中，这套夹具尤其适配机加工车间的试制工段、小批量生产单元，应对频繁换产的加工需求，无需针对每种零件单独设计专用夹具，大幅降低工装制作成本与周期，同时也可作为专用夹具的基础底座，在基座上加装定制的定位元件即可快速组成专用夹具，适配特定零件的批量加工需求，提升工装的复用率。安装时需注意将基座的定位键与铣床工作台的T型槽配合紧密，固定螺栓的拧紧力矩按照120N·m控制，避免基座在大切削量加工时出现位移，每次装夹工件前需清理网格槽内的铁屑与切削液残留，保证定位块与基座的贴合面无杂物，避免影响定位精度。
