带固定耳板USB3.0接口延长转接组件

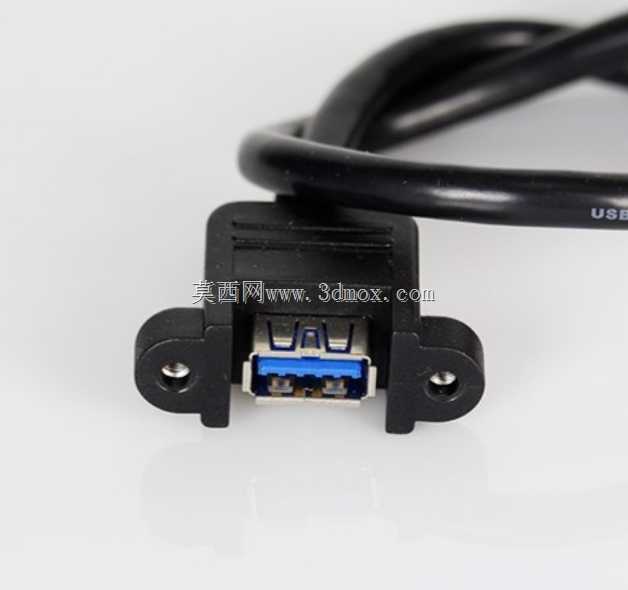

　　这款带安装固定耳板的USB端口组件，是面向工业控制柜、桌面外设扩展坞、嵌入式设备面板场景设计的转接结构，核心作用是将设备内部主板的USB信号延伸至设备外壳面板处，避免频繁插拔主板原生接口造成的焊盘脱落、接口松动问题，同时也能让外部设备的插拔操作更符合人机操作高度，不用探入设备内部找接口。从结构设计来看，端口主体采用阻燃PBT材质塑壳包裹内部金属屏蔽层，接口端为标准USB3.0 Type-A母座，内部蓝色胶芯是USB3.0规格的识别特征，触点排布兼容USB2.0设备，向下兼容的同时能满足5Gbps的高速数据传输需求，也可承载5V/2A的供电输出，适配U盘、移动硬盘、USB调试器、工业扫码枪等常见外设的连接需求。

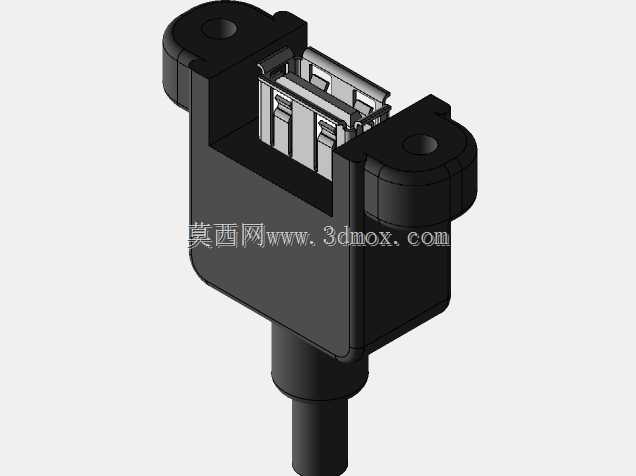

　　两侧延伸的固定耳板是这款组件的核心设计亮点，耳板上预制了沉头安装孔，适配M3规格的沉头螺丝，安装时可以直接将组件固定在设备面板预制的开孔位，耳板与面板贴合后不会突出面板表面，沉头孔设计能让螺丝安装后与耳板表面齐平，不会剐蹭插拔的USB接头，也不会积灰。组件尾部集成了一段带屏蔽层的连接线，线芯采用铝箔+编织网双层屏蔽，能减少工业现场变频器、伺服电机产生的电磁干扰，避免数据传输出现丢包、断连的情况，线材外被采用耐弯折的PVC材质，常规弯折寿命可达万次以上，适配设备内部走线时的弯折布局需求。做结构设计时，这款端口的安装边界需要重点关注：面板开孔尺寸需要匹配端口主体的外形，预留0.2mm的装配间隙，两侧耳板的中心孔距为25mm，

　　开孔时需要在主孔位两侧对应位置预留螺丝过孔，安装后面板外侧仅露出USB接口的插接端，其余结构全部隐藏在面板内侧，不会占用设备外部的操作空间。接口内部的金属弹片采用镀金处理，降低接触电阻，多次插拔后也不会出现氧化接触不良的问题，接口外围的金属屏蔽壳直接与设备面板的接地端连通，能将静电直接导走，避免静电击穿主板上的USB控制芯片。在实际设备选型中，这类带固定耳的USB端口常被用在工业电脑机箱、测试仪器面板、机床操作面板上，相比直接在面板上开孔焊接母座的方案，这种带延长线的组件不需要在主板附近预留焊接空间，内部走线更灵活，后期维护时如果接口损坏，只需要拆下固定螺丝更换整个组件即可，不用拆焊主板，大幅降低维护成本。设计建模时需要注意，

　　接口插接端的内部尺寸要严格遵循USB-IF的标准规范，胶芯位置、弹片高度、屏蔽壳的内框尺寸都要控制公差在±0.05mm以内，否则会出现公头插不进去或者插入后松动的问题，两侧耳板的沉头孔深度要匹配M3沉头螺丝的头高，避免螺丝拧紧后突出耳板表面，线材与塑壳连接的位置做了应力释放的锥度过渡，避免线材弯折时根部直接受力断裂。另外，这款端口的塑壳表面做了细咬花处理，不容易留下指纹和划痕，安装在设备面板上的外观一致性更好，黑色的塑壳颜色也能和大多数工业设备的深色面板适配，不会显得突兀。在通讯设备的接口扩展场景中，这类固定安装式USB端口也常被用在通讯机柜的配线架上，作为调试接口使用，运维人员不用打开机柜就能直接插U盘升级设备固件，或者插调试线读取设备运行数据，大幅提升运维效率。
