标准1U规格通讯机柜机架安装面板

　　在标准19英寸通讯机柜的内部装配体系中，机架安装面板是承担设备固定、空间规整、防护遮挡功能的核心基础配件，这类部件的设计精度直接决定了机柜内部设备的安装效率、排布规整度以及长期运行的结构稳定性。不同于常规的装饰性面板，1U机架安装面板的设计完全围绕机柜安装的通用规范展开，首先要严格匹配1U高度的标准尺寸边界，也就是行业通用的44.45mm高度规格，长度方向适配19英寸标准机柜的立柱安装孔距，两端的安装耳位置预留对应规格的固定孔位，孔位间距完全遵循通用机柜立柱的孔位排布标准，不需要额外打孔调整即可直接通过标准螺丝固定在机柜立柱上，大幅降低现场装配的调整工作量。从实际应用场景来看，这类面板的使用场景覆盖了通讯机房、数据中心、

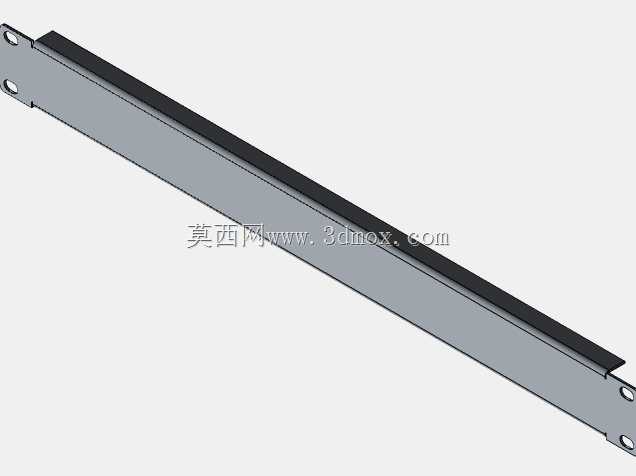

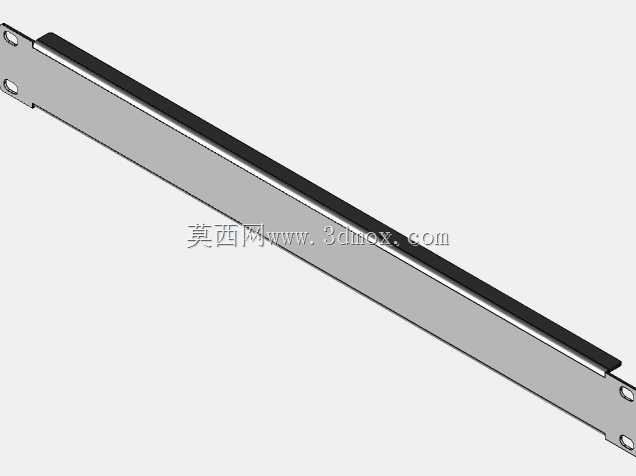

　　工业控制机柜、测试设备机柜等多个领域，既可以作为空白挡板填充机柜内未安装设备的空余U位，避免机柜内部形成无序的冷热气流串流，提升机柜散热系统的运行效率，也可以作为各类1U规格设备的前置安装承载结构，在面板上预留对应接口的开孔后，即可固定交换机、光纤配线架、工控主机、电源模块等标准1U设备，实现设备的前置固定与接口规整。在设计思路上，这款面板采用了一体化钣金折弯成型的结构，主体为平直的长条形板体，两端的安装耳通过90度折弯形成与机柜立柱贴合的安装面，折弯处做了合理的圆角处理，避免应力集中导致的钣金开裂，同时板体边缘做了折边处理，既提升了整体结构的刚性，避免长条形板体在运输、安装过程中出现弯折变形，也能消除锋利的板边毛刺，

　　防止安装人员在操作过程中被划伤。板体的厚度选择兼顾了结构强度与轻量化需求，足够支撑常规1U设备的固定载荷，不会因为设备重量出现面板下垂变形，同时也不会因为过厚导致材料浪费、安装难度提升。安装边界的设计上，除了两端安装孔的位置精度控制之外，面板与机柜立柱的贴合面做了平面度公差约束，确保安装后不会出现缝隙过大、面板歪斜的问题，面板与相邻U位设备的间隙控制在合理范围，既不会因为间隙过小导致设备安装时出现干涉，也不会因为间隙过大影响机柜整体的美观度与气流密封效果。在实际选型使用过程中，结构设计人员可以根据自身的设备需求，在这款基础面板的模型上进行二次修改，比如根据设备接口的位置、尺寸开设对应的通孔、沉孔，

　　或者在面板内侧加装固定螺柱用于固定内部的电路板、模块组件，也可以在面板表面增加散热通风孔、标识丝印区域，满足不同场景下的使用需求。这类标准化的机架面板模型能够大幅缩短设计人员的重复建模周期，不需要每次都从零开始核对机柜安装的标准尺寸、孔位参数，直接在成熟的基础结构上调整适配自身需求即可，有效提升结构设计的效率，同时也能避免因为尺寸核对错误导致的安装干涉、无法装配等问题。从长期使用的角度来看，这类面板的结构设计充分考虑了机房环境下的使用需求，平整的表面便于清洁维护，刚性足够的结构能够承受多次拆装而不变形，标准的安装尺寸能够适配不同品牌、不同规格的标准19英寸机柜，具备极强的通用性，不管是新建机房的设备排布，还是老旧机柜的改造升级，都能快速适配使用。
