一英寸带滚花防滑锁紧螺母结构设计

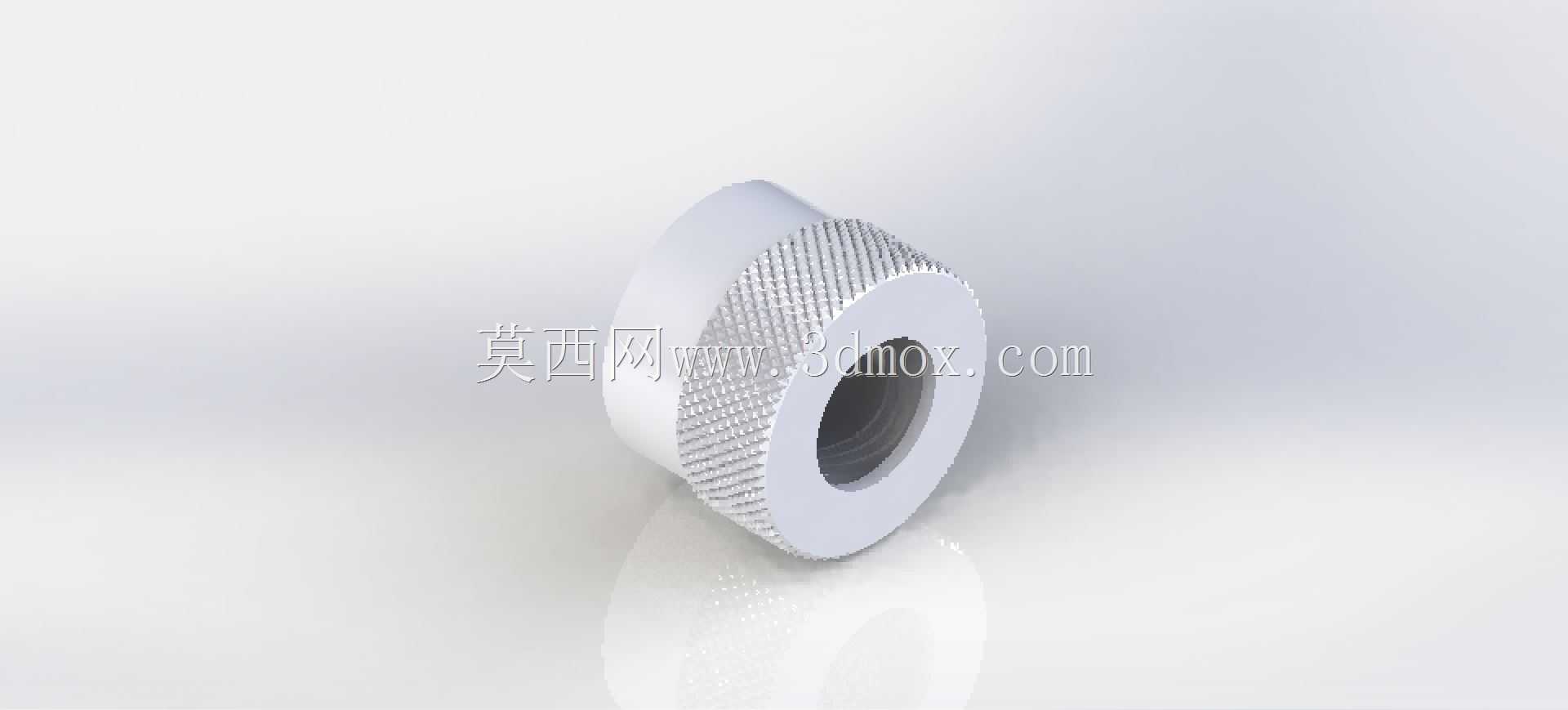

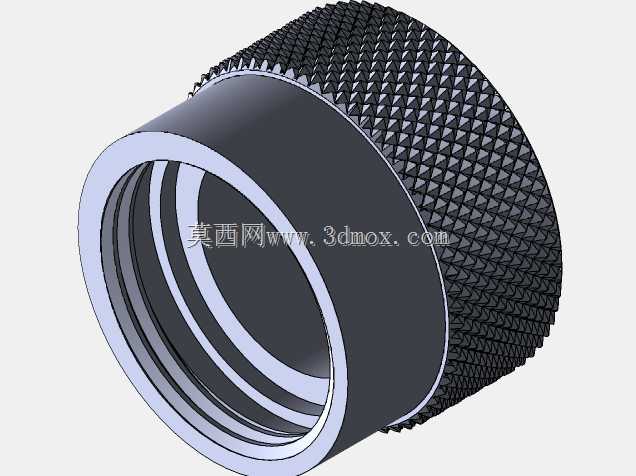

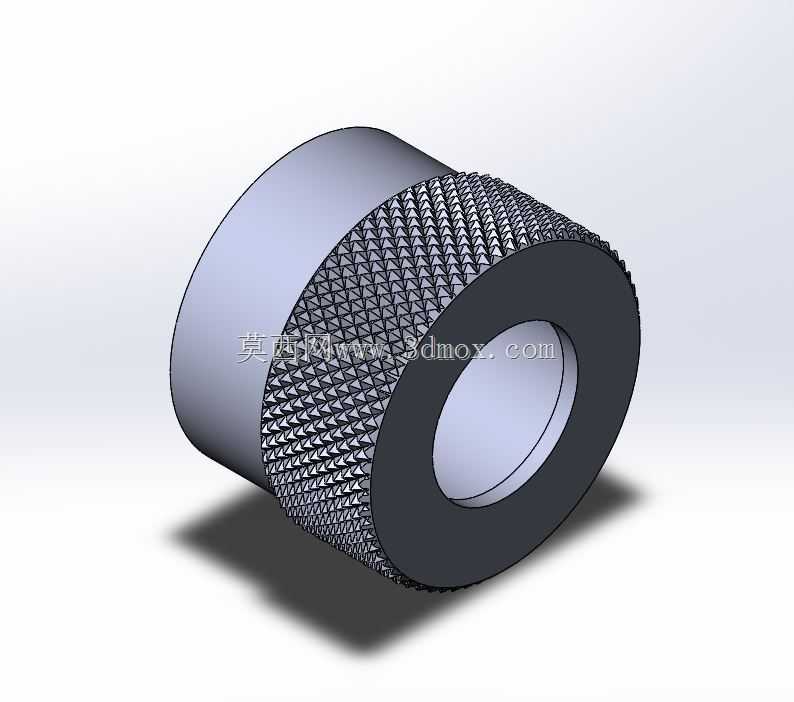

　　这款一英寸规格的滚花螺母，在手动调节、无需工具拆装的工装夹具、通讯设备外接组件、小型检测仪器调节机构中应用十分广泛，区别于普通六角螺母需要借助扳手拧紧的使用逻辑，外周的滚花结构完全为徒手操作场景设计，在设备调试、频繁拆装调整的工位上，能大幅降低操作辅助工具的依赖，提升装配与调节效率。从结构设计逻辑来看，滚花的选型采用了网纹滚花工艺，滚花的齿距、齿深经过适配手动操作的参数优化，既不会因为齿纹过锐导致徒手拧动时硌手，也不会因为齿纹过浅在手部有少量油污、汗液时出现打滑失效的问题，滚花区域覆盖了螺母外周近三分之二的轴向长度，预留的光滑端面区域可以贴合被连接件的安装面，避免滚花纹路刮伤工件表面涂层或者基准面。螺纹部分采用一英寸统一标准螺纹，

　　适配同规格的外螺纹连接件，螺纹的公差带选用中等配合精度，既保证螺纹旋合的顺畅度，不会出现卡滞、错牙的问题，也能保证足够的螺纹啮合强度，在常规的预紧力下不会出现螺纹滑牙、松脱的情况。螺母的整体轴向厚度经过受力校核，在承受额定轴向预紧载荷时，螺纹牙的剪切强度、螺母本体的抗压强度都留有足够的安全余量，不会因为受力过大出现螺母胀裂、螺纹脱扣的失效问题。安装边界方面，螺母的最大外径适配滚花加工后的尺寸，在设计安装位的避让空间时，不需要额外预留扳手的操作空间，只需要留出比螺母外径大1至2毫米的径向间隙，即可满足徒手拧动的操作需求，轴向安装空间只需要匹配螺母自身厚度加上被连接件的压紧余量即可，相比同规格的六角螺母，所需的外围操作空间缩小近40%，

　　非常适合在设备内部空间紧凑、工具难以伸入的调节点位使用。在实际工况适配中，这类滚花螺母常被用在通讯设备的天线角度调节机构、小型工装的定位锁紧模块、实验仪器的档位调节组件上，不需要借助额外工具就能快速完成松紧调节与位置锁定，滚花结构的表面经过钝化处理，在常规室内环境下具备基础的防锈能力，能满足多数民用设备、工业辅助工装的使用需求。设计过程中，滚花区域与两端光滑圆柱面的衔接处做了微小的倒角过渡，避免滚花加工时出现边缘崩齿、毛刺残留的问题，同时也能在安装时起到导向作用，方便螺母快速对准安装孔位或者螺纹端头。螺母的两端端面都做了平面度处理，贴合被连接件时能保证足够的接触面积，压紧力分布均匀，不会出现偏载导致的螺纹受力不均、局部应力过大的问题，在需要频繁松紧调节的场景下，均匀的接触面也能减少被连接件表面的压痕损伤，延长配套组件的使用寿命。
