通风管道干蒸汽加湿装置结构设计

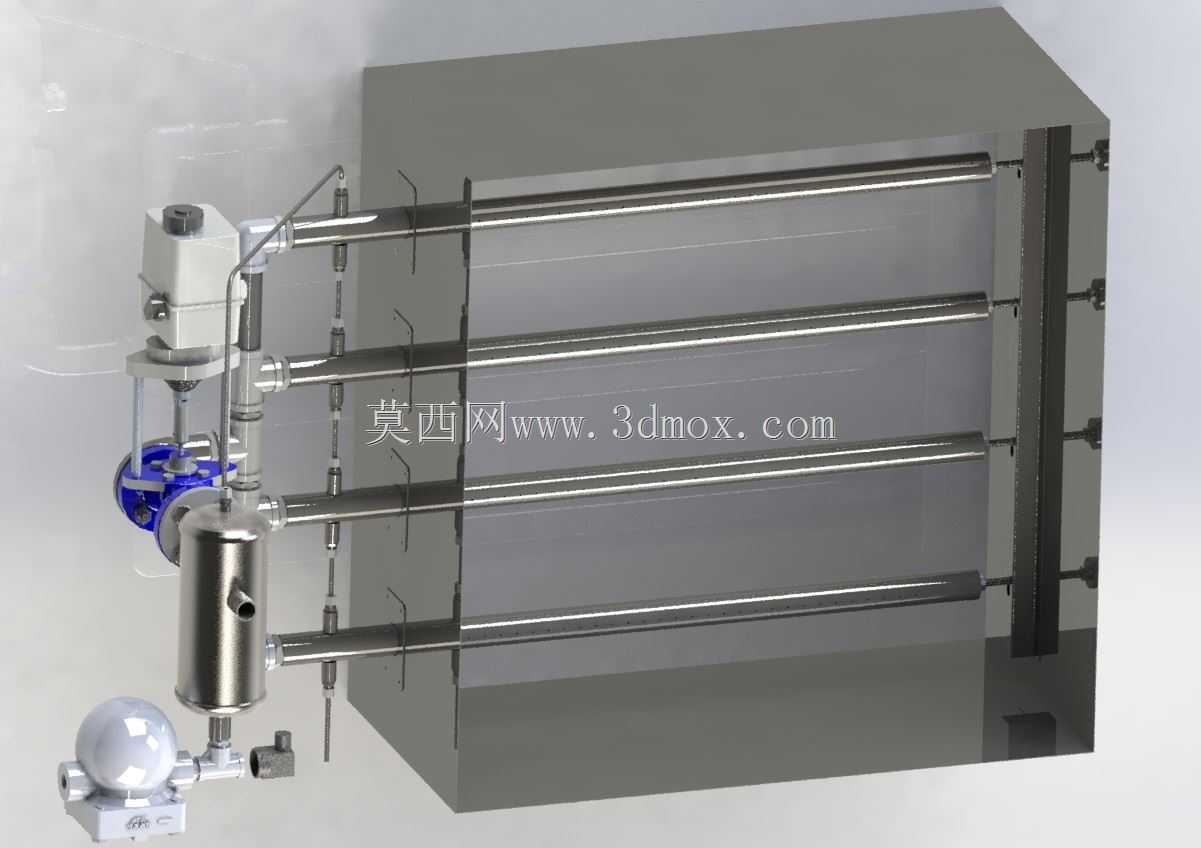

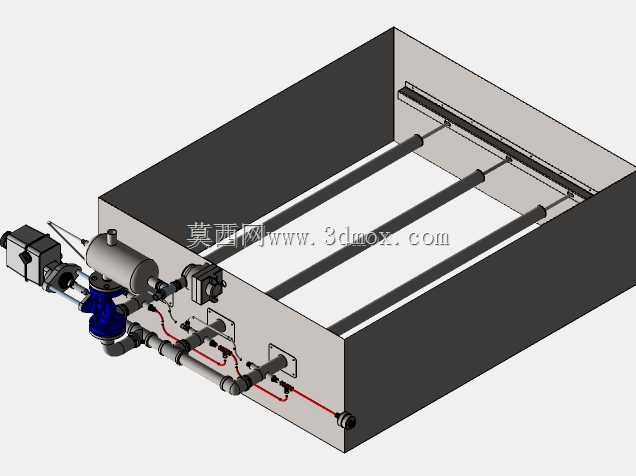

该装置主要应用于集中式通风空调系统的送风段，适配组合式空气处理机组、新风处理柜等暖通设备的安装需求，核心作用是向流经管道的干燥空气内均匀注入干蒸汽，实现送风湿度的精准调控，常见于电子洁净车间、医院手术室、恒温恒湿实验室、高端印刷生产车间等对空气相对湿度有严格要求的场景，能够避免空气过于干燥引发的静电积累、纸张脆化、呼吸道不适等问题，保障生产环境参数稳定与人员作业舒适度。从功能特性来看，整套装置采用多排喷杆横向布置的结构，喷杆沿通风管道截面均匀排布，表面开设等径喷射小孔，能够让蒸汽在短距离内与流经的空气充分混合，避免出现局部凝水、湿度分布不均的问题；装置侧部集成了蒸汽分离、流量调节、疏水过滤组件，能够将接入的饱和蒸汽去除夹带的冷凝水滴，只输出干燥的纯蒸汽进入喷杆，同时可根据送风湿度的反馈信号动态调整蒸汽输出量，适配不同负荷下的加湿需求，配套的关断阀、过滤器还能实现管路检修时的介质截断与杂质拦截，降低喷孔堵塞的概率。在设计思路上，整套结构优先考虑了安装适配性与运维便捷性，喷杆采用贯穿式安装结构，可直接从风管侧壁的预留法兰孔插入固定，不需要对风管主体做大面积裁切改造，侧部的控制组件集中布置在风管外侧的操作区域，阀门、过滤件、分离罐体的操作端都预留了足够的操作空间，日常检修更换滤芯、清理疏水部件时不需要进入风管内部作业；结构设计上充分考虑了蒸汽介质的热胀冷缩特性，喷杆与侧部管路的连接位置采用柔性密封结构，避免长期冷热交替引发的焊缝开裂、密封失效问题，所有过流部件的材质都适配高温蒸汽的接触要求，抗腐蚀耐氧化，能够长期稳定运行。从安装边界来看，装置的主体喷杆组适配常规矩形通风管道的截面尺寸，插入风管内部的喷杆长度可根据风管实际宽度做适配调整，侧部的控制组件整体外伸尺寸控制在合理范围内，不会占用过多风管外侧的安装空间，外接蒸汽入口、疏水出口都采用标准法兰连接规格，能够与现场的蒸汽供气管路、冷凝水回收管路直接对接，不需要额外做非标转接件；整套装置安装完成后，喷杆在风管内部的迎风阻力小，不会对送风气流的正常流动造成明显阻碍，也不会产生额外的风噪，能够适配不同风速的通风系统使用。
