卡箍连接式紫外线水处理滤水设备结构

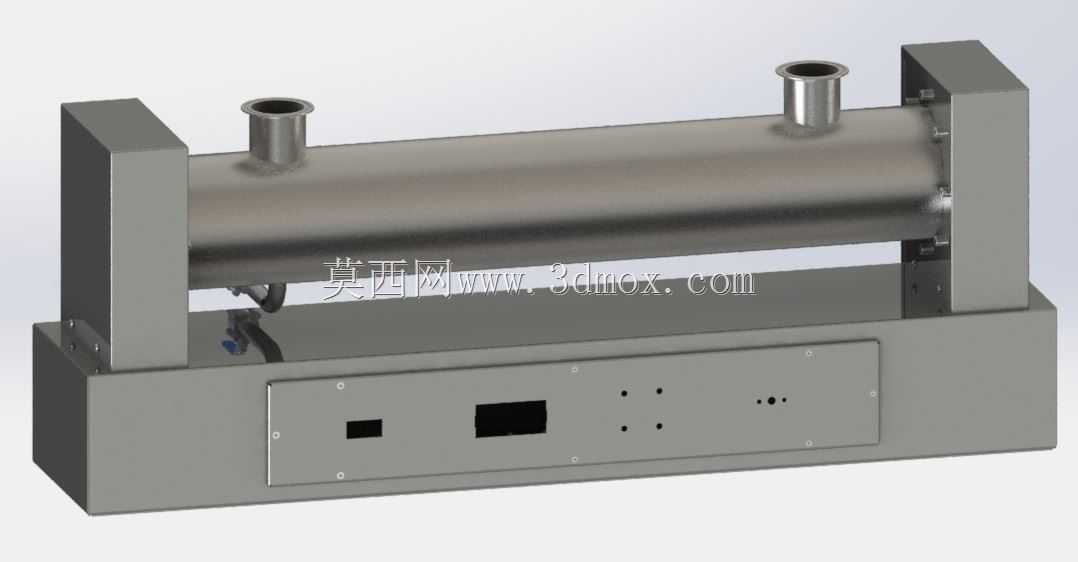

　　在民用供水、商用净水、工业循环水处理、泳池水循环、小型中水回用等场景里，紫外线杀菌滤水设备是替代化学药剂投加、实现水体物理消杀的核心单元，这款卧式紫外线水过滤结构的设计，完全围绕现场安装、运维便捷性与消杀稳定性展开。整体采用卧式卧式筒体布局，核心承压筒体选用卫生级不锈钢材质，两端通过快装卡箍结构实现密封连接，这种连接方式相比法兰螺栓连接，在更换内部紫外灯管、清洗石英套管的时候，不需要逐个拆卸紧固螺栓，只需要松开卡箍即可快速打开端盖，大幅降低现场运维的操作难度，也减少了密封件反复拆装的损耗。筒体顶部设置两个同轴度经过校准的外伸管路接口，接口采用标准管道连接尺寸，可直接对接现场供水与出水的管路系统，

　　接口的伸出长度预留了法兰或者卡箍安装的操作空间，避免安装时工具与筒体、支架产生干涉。筒体下方的集成式底座采用一体化折弯焊接结构，一方面作为筒体的承重支撑，通过两端的立式支撑座将筒体抬离安装基面，预留出筒体底部的接线、检修空间，避免地面积水浸泡电气部件；另一方面底座正面预留了电气控制模块的安装位，分别设置了电源进线开孔、紫外灯镇流器安装区域、运行状态指示灯开孔、故障复位按键开孔，所有开孔的位置都避开了底座内部的加强筋位置，电气布线可以沿着底座内部的预留走线槽排布，不需要额外外置走线桥架，整体集成度更高。设计过程中，首先核算了筒体的承压能力，针对常规供水场景0.3-0.6MPa的工作压力，筒体壁厚选取满足薄壁圆筒强度计算要求，

　　同时做了筒体两端的应力释放处理，避免卡箍锁紧时产生的局部应力导致筒体变形。紫外灯管的安装位置经过流场模拟校核，确保筒体内过流水体全部处于紫外线有效照射剂量范围内，不存在照射死角，避免短流现象导致杀菌不达标。筒体与支撑座之间采用可拆卸的抱箍固定结构，现场安装时可以根据管路的实际走向，微调筒体的周向角度，对齐管路接口的位置，降低现场配管的难度。安装边界方面，设备整体的底座安装孔位按照常规水处理设备的安装间距设置，安装基面只需要预留对应尺寸的螺栓固定位置即可，设备左右两侧需要预留至少一个筒体长度的操作空间，用于抽出内部的紫外灯管与石英套管进行更换维护，顶部的管路接口上方预留管路安装的操作空间，正面电气面板前方预留不小于0.8米的操作空间，

　　用于日常查看设备运行状态、操作控制按键。设备的过流部件全部做了钝化处理，避免长期接触水体产生锈蚀，适配饮用水处理的卫生要求，卡箍内置的密封件选用食品级硅橡胶材质，满足涉水部件的卫生标准，同时密封件的截面形状设计为梯形，锁紧卡箍时可以实现径向与轴向的双重密封，在工作压力范围内不会出现渗漏问题。底座的底部做了折边加强处理，避免设备吊装、运输过程中底座产生变形，所有焊接位置都做了打磨抛光处理，不存在卫生死角，方便日常清洁擦拭。在实际选型应用中，这款结构适配处理量每小时几吨到十几吨的水处理场景，相比立式紫外线滤水设备，卧式结构的重心更低，运行时的稳定性更好，对安装基面的承重要求更低，尤其适合安装在空间高度受限的设备间、机柜内部，或者集成到一体化净水设备、纯水设备的内部作为杀菌单元使用。设计时还考虑了不同现场的适配性，顶部的管路接口可以根据需求更换为法兰、外螺纹、快插等不同连接形式，不需要改动筒体主体结构，电气面板的开孔也可以根据选配的控制模块调整，适配不同的供电电压、控制信号输出需求，比如可以接入设备的PLC系统实现远程运行状态监控、故障报警输出。筒体内部的石英套管采用两端支撑的结构，避免水流冲击导致套管颤动破裂，套管与端盖之间的密封采用双重密封圈结构，即使长期运行出现密封圈老化，也不会出现水体渗漏到电气腔的问题，提升设备运行的可靠性。
