标准1U机架式电子设备安装机箱结构

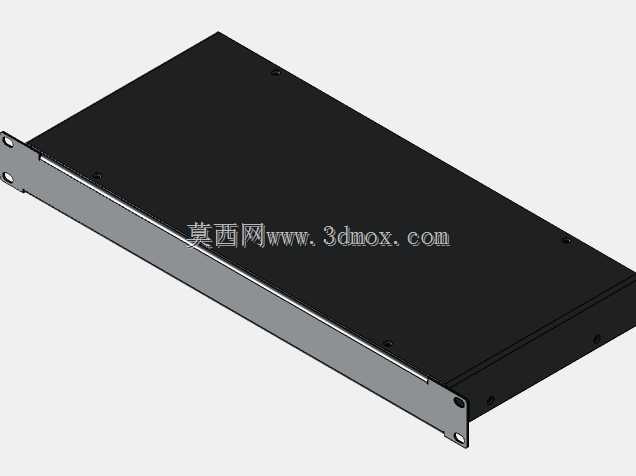

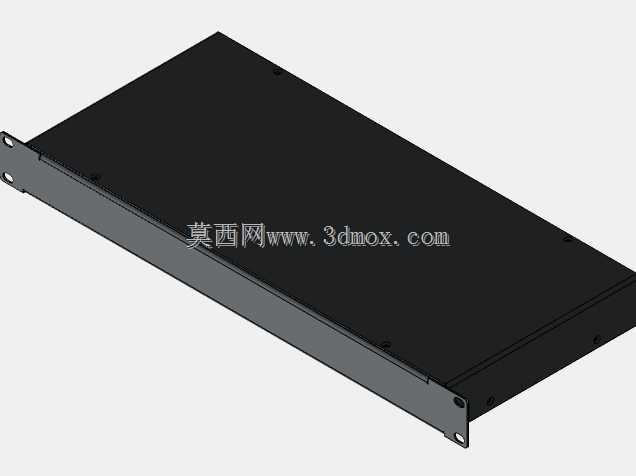

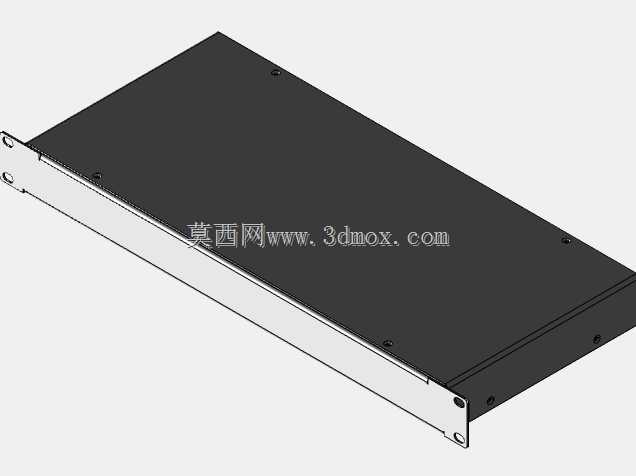

　　在通讯机房、数据中心、工业测控机柜的标准19英寸机架部署场景中，这类1U高度的安装机箱是承载紧凑型电子功能单元的核心结构件，日常接触的工业交换机、光纤收发器、小型信号处理单元、边缘计算网关、嵌入式测控模块，大多会选用这类标准尺寸的机架式壳体完成设备集成。从结构设计的实际落地角度看，该机箱整体遵循19英寸机架安装的通用规范，高度严格匹配1U的标准机架单元尺寸，安装耳上的固定孔位完全对齐通用机架立柱的孔距标准，无需额外转接件即可直接固定在标准机柜立柱上，安装时仅需将机箱沿机柜导轨推入到位，通过四颗固定螺钉即可完成锁紧，能够适配绝大多数数据机房、工业控制柜的标准安装环境，不会出现孔位错位、安装干涉的问题。机箱主体采用1.

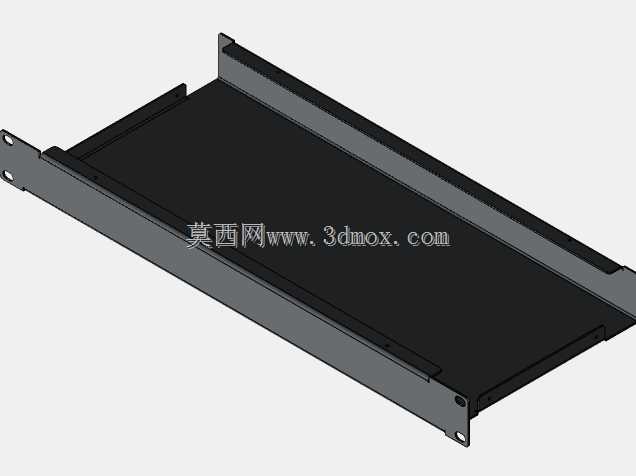

　　5mm厚度的金属板材加工成型，这个板厚的选择是经过多场景验证的平衡结果：既能够保证壳体整体的结构刚性，在设备堆叠、机架运输、日常运维插拔线缆的过程中，不会因为外力挤压出现壳体变形、内部电路板卡位偏移的问题，同时也不会因为板厚过大造成整机重量超标、材料成本不必要的抬升，对于单台重量通常在5kg以内的1U电子设备来说，1.5mm金属板的抗弯折、抗振动性能完全可以满足常规工业场景的使用要求。从结构细节的设计逻辑来看，机箱采用上下扣合加侧边围板的拼接结构，拼接处通过抽孔铆接或者点焊完成固定，拼接缝隙控制在合理范围内，既能够保证壳体的电磁屏蔽连续性，避免内部电路的电磁信号向外泄漏，同时也能阻挡机房环境中的灰尘、凝露直接侵入机箱内部，

　　对内部电路板造成侵蚀。机箱前端的安装耳除了承担固定功能外，还预留了足够的平面空间，可根据实际设备需求粘贴设备标识、开孔安装状态指示灯、电源开关或者前置接口，不会因为安装空间不足影响前面板的功能布局；机箱上下表面为平整的金属平面，可根据内部发热元件的布局，按需开设通风散热孔或者加装散热风扇安装位，适配不同功耗设备的散热需求，当设备功耗较低时可直接采用封闭壳体实现全密封防护，功耗较高时可通过开孔形成前后贯通的风道，利用机架内部的空气流通带走设备运行产生的热量。在实际的设备集成过程中，这类标准机箱的内部预留了统一的电路板安装螺柱位，可直接固定标准尺寸的PCB板，电源模块、接口端子等常用元件的安装空间也做了通用化预留，

　　结构设计人员无需从零开始设计机箱外壳，仅需根据自身电路的接口布局调整前后挡板的开孔位置，即可快速完成整套设备的结构设计，大幅缩短产品的开发周期。同时该机箱的外形尺寸严格控制在1U机架的安装边界以内，推入机柜后不会突出机架平面，也不会和上下相邻的设备产生安装干涉，多台同规格机箱密集堆叠安装时，每台设备的安装耳独立承担自身重量，不会对相邻设备造成挤压，配合机柜的理线架、走线槽使用时，前后端的线缆可以顺着机架理线结构规整排布，不会出现线缆挤压、弯折过度的问题。从长期运维的角度看，这种全金属结构的1U机箱抗老化性能优异，在机房常规温湿度环境下可以保持十余年的结构稳定性，金属表面的喷塑处理层能够耐受日常运维中的轻微剐蹭，不会轻易出现掉漆、锈蚀的问题，设备检修时仅需拧下上下壳体的固定螺钉即可打开外壳，对内部元件进行更换、调试，拆装过程无需特殊工具，大幅降低现场运维的操作难度。在电磁兼容性能的匹配上，连续的金属壳体可以形成完整的屏蔽腔体，配合前后挡板处的导电衬垫，能够有效阻隔外界电磁干扰对内部敏感电路的影响，同时也避免内部高频电路的信号向外辐射干扰机柜内其他设备的正常运行，完全符合工业电子、通讯设备的电磁兼容结构设计要求。
