标准4U规格机架安装面板结构设计

　　在通讯机房、数据中心、工业测控机柜的内部装配体系中，机架安装面板是承担设备固定、空间分隔、线缆规整、电磁屏蔽辅助作用的基础结构件，4U作为机柜通用安装规格中的常用尺寸段，对应的安装面板需要完全匹配标准19英寸机柜的立柱安装孔位，才能保证装配过程中无需额外扩孔、调整，直接完成快速部署。

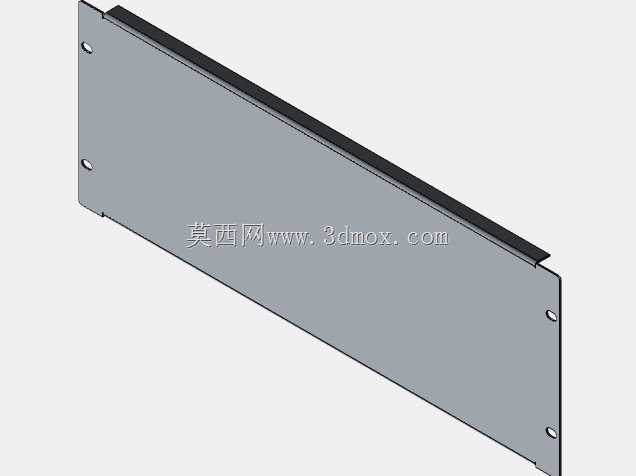

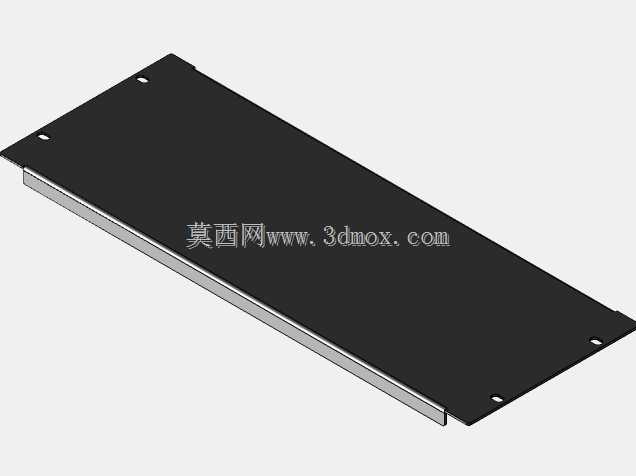

　　这款4U机架安装面板采用平板式钣金折弯结构，主体为整块金属板材裁切后经折弯成型，边缘做折边处理，一方面提升整板的结构刚性，避免大尺寸薄板在长期使用中出现中部凹陷、边缘变形的问题，另一方面折边形成的光滑过渡面可以消除板材裁切后的锐边，防止装配、运维过程中划伤操作人员，也能避免锐边割破线缆绝缘层造成短路隐患。面板的安装孔位严格遵循19英寸机柜的立柱孔距标准，在面板两侧对应机柜立柱的位置预留了圆形固定孔，孔位的位置度公差控制在钣金加工的常规精度范围内，保证与不同厂商生产的标准机柜立柱都能顺利对位，不会出现孔位错位导致无法安装的情况。

　　从实际应用场景来看，这类面板既可以作为机柜内部的盲板使用，填充机柜内未安装设备的空余U位，阻挡机柜内部冷热气流的无序串流，提升机房精密空调的制冷效率，避免冷量浪费；也可以作为定制设备的安装承载板，在面板表面二次开孔固定小型通讯模块、测控端子、信号转接板、电源分配单元等轻量化部件，将零散的小型器件整合为一个可整体抽拉、拆装的功能单元，方便后期运维时的模块更换与故障排查。

　　设计过程中，首先确定的是面板的核心安装边界尺寸：宽度方向严格匹配19英寸机柜的内安装间距，高度方向对应4U的标准高度，即177.8mm的有效安装高度，深度方向仅保留折边的必要宽度，不会占用机柜内部过多的纵深空间，给前后方的设备布线、器件安装留出足够余量。板材厚度的选择兼顾了结构强度与轻量化需求，不会因为板材过薄导致安装器件后出现下垂变形，也不会因为板材过厚增加不必要的重量与材料成本。面板表面做平整化处理，无多余的凸起结构，保证安装后与机柜立柱表面完全贴合，不会出现缝隙导致的气流泄漏，同时平整的表面也方便粘贴设备标识、端口标签，便于运维人员快速识别对应单元的功能。

　　在结构细节处理上，面板的四个边角做了小尺寸的倒角处理，避免安装时边角与机柜立柱、相邻面板发生卡滞，折边的折弯半径按照钣金加工的最小合理半径设置，既保证折弯处不会出现板材开裂，也能让折边与主板面保持接近垂直的角度，提升整板的抗弯折能力。安装孔采用冲压成型，孔边无毛刺，装配时螺丝可以顺畅穿入，不需要额外做孔口去毛刺处理。整个面板无多余的焊接、拼接结构，为一体成型的钣金件，加工工序简单，量产时的加工效率高，成本可控，同时一体结构的一致性更好，批量安装时不会出现不同零件尺寸偏差过大的问题。

　　实际装配使用时，只需要将面板两侧的安装孔与机柜立柱上的对应孔位对齐，拧上标准机柜螺丝即可完成固定，单人即可完成全部安装操作，不需要额外的辅助工具。如果作为定制设备的安装基板，只需要根据所要固定的器件安装孔位，在面板对应位置钻孔、攻丝或者压铆螺母柱，就可以完成器件的固定，面板本身的平整表面可以保证器件安装后处于水平状态，不会出现倾斜导致的接插件接触不良问题。对于需要频繁拆装的功能单元，还可以在面板与机柜立柱之间加装导轨，让面板承载的功能模块实现抽拉式操作，进一步提升运维效率。

　　这类面板的通用性极强，除了标准通讯机柜之外，在工业控制柜、测试仪器机架、广播系统机柜、网络布线机柜中都可以通用，只要是符合19英寸安装标准的机架结构，都可以直接适配，不需要做额外的结构修改。在机房运维过程中，备用一定数量的这类标准面板，可以随时根据设备安装情况调整机柜内部的空间填充，保证机柜内部的气流组织合理，同时也能让机柜内部的外观更加整洁规整，避免空余位置裸露导致的积灰、杂物掉入等问题。
