八通道多芯接口封闭接线盒结构设计

　　在专业音视频信号传输、工业控制信号集中转接的场景中，这类多通道接口封闭盒是布线系统里的核心转接部件，常见于演播室信号柜、舞台演出信号集线、工业设备信号分线工位，用来将分散的多路线缆通过标准接口集中整合，避免线缆杂乱拉扯导致的接口松动、信号中断问题，同时封闭的金属壳体可以屏蔽外界电磁干扰，保障弱信号传输的稳定性。

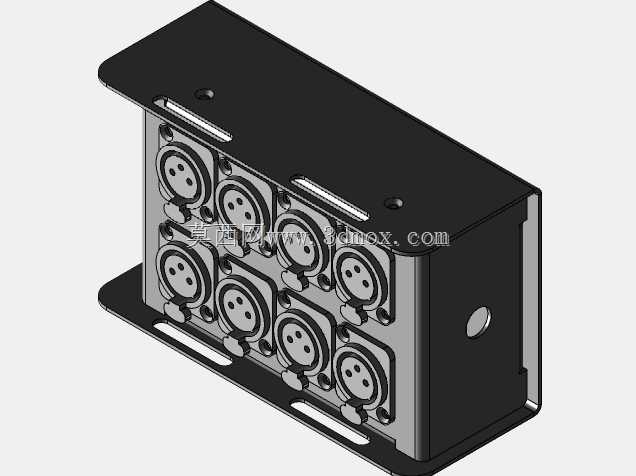

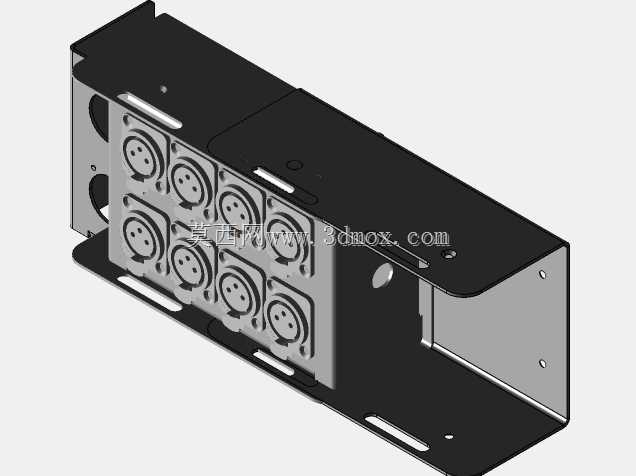

　　从结构设计来看，整个壳体采用弯折钣金拼接结构，上下盖通过侧边卡扣与螺丝孔位配合实现封闭装配，不需要额外的外露紧固件，既保证了壳体的密封防护能力，也让整体外观更规整。壳体两侧延伸出带长条形安装孔的固定支架，长圆孔的设计可以抵消安装面的加工公差，安装时可以根据实际固定孔位微调安装位置，不需要严格对齐孔距，适配不同规格的机柜安装梁、墙面安装板的固定需求，安装边界的容错率更高，现场施工时不需要额外扩孔调整。

　　正面排布的8个多芯圆形接口，采用两排四列的对称布局，每个接口的安装法兰都嵌入壳体前面板的定位槽内，装配时可以快速定位接口位置，避免焊接接线后接口歪斜导致的插头插拔卡滞问题。接口之间预留了足够的插拔操作空间，相邻接口的间距满足标准插头插拔时的手指操作空间，不会出现插一个插头碰掉相邻插头的情况，日常维护插拔线缆时操作更顺畅。壳体侧面预留的圆形开孔是接地柱安装位，使用时可以将壳体与系统接地端连接，进一步提升电磁屏蔽效果，避免强电线路对传输信号造成干扰。

　　壳体内部预留了足够的接线空间，接口引脚到壳体后盖的距离满足常规线缆焊接、冷压接的操作空间需求，不需要过度弯折线缆就能完成接线作业，内部可以根据需求加装信号隔离模块、标识条，方便后期检修时快速识别每一路信号的对应线路。上下壳体的弯折边做了重叠扣合设计，拼接缝隙控制在0.5mm以内，既可以阻挡灰尘进入壳体内部，也能减少电磁信号从缝隙泄漏，提升屏蔽效能。顶部盖板上的两个长条形开孔是辅助散热与走线预留位，当内部转接的信号线路功率稍大时，可以通过开孔散出内部积热，也可以根据需求从顶部引出少量特殊线缆，不需要额外在壳体上开孔加工。

　　在实际选型使用时，这类封闭接口盒可以直接固定在标准机柜的立柱上，也可以通过支架安装在设备侧方、墙面布线槽旁，将前端设备过来的多路线缆集中接入盒体，再通过后端的出线孔统一引出到后端处理设备，让整个布线系统的线路走向更清晰，后期排查线路故障时可以直接在盒体位置测试每一路信号，不需要拉扯整段线缆查找故障点。结构设计上所有的棱角都做了小圆弧弯折处理，安装和维护时不会划伤施工人员的手部，钣金件的厚度选用常规1.2mm冷轧钢板，既保证了壳体的结构强度，安装后不会因为线缆拉扯出现变形，也不会让整体重量过大，增加安装支撑的负载。每个接口的固定位都做了加强翻边，频繁插拔插头时不会出现接口松动、面板凹陷的问题，适配高频次插拔的使用场景，比如演出行业经常拆装设备的使用需求，长期使用也能保持接口位置的精度。
