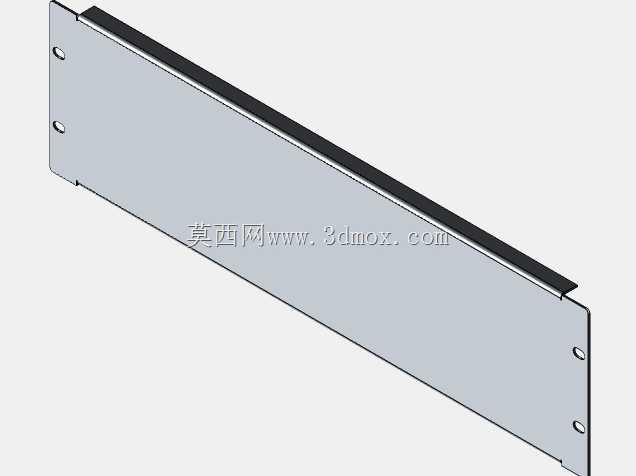

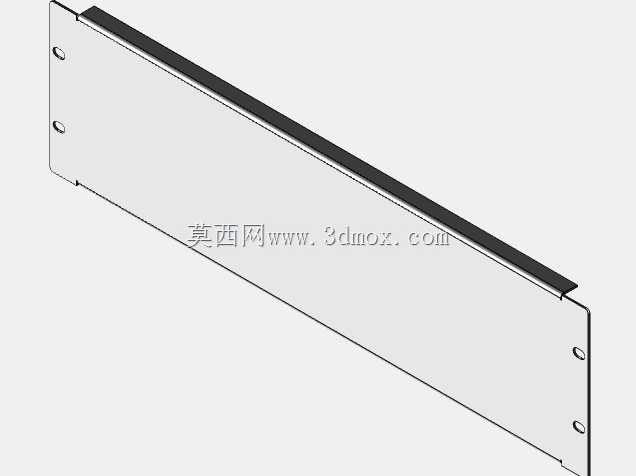

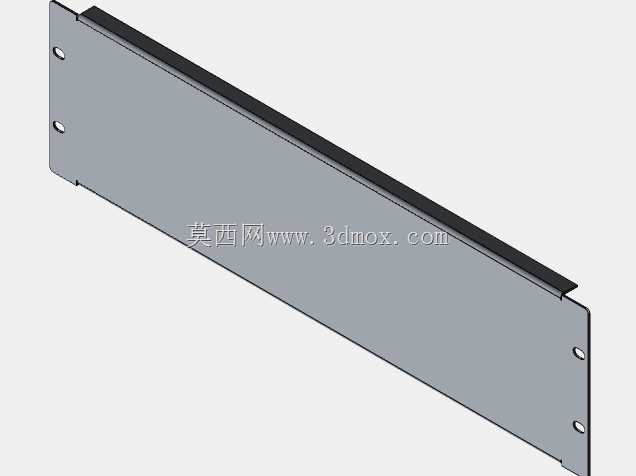

标准3U规格通讯机架安装面板结构

　　在标准19英寸通讯机柜的内部布局搭建中，这类3U规格的安装面板是机柜内部空间规整、设备安装适配的核心基础钣金件，日常应用在通讯机房、工业控制柜、弱电集成机柜的内部装配场景中，既可以作为对应3U高度槽位的空白挡板封闭闲置槽位，避免机柜内部冷热气流串流影响散热效率，也可以作为定制功能模块的安装基板，在面板表面开孔固定接线端子、指示灯、开关、小型通讯模块等元器件，实现对应槽位的功能扩展。从实际使用的角度看，这类面板的设计完全贴合标准机柜的安装规范，整体高度严格遵循3U机架单元的尺寸要求，对应133.35mm的标准安装高度，宽度适配19英寸机柜的立柱安装孔距，两侧预留的安装固定孔位置完全匹配机柜立柱上的通用方孔或圆孔间距，

　　安装时不需要额外打孔调整，直接用配套的机柜螺丝就能快速固定，安装后和相邻的机架设备表面齐平，不会出现突出或凹陷的情况，保证机柜正面的整体平整度。设计这类面板的时候，首先要考虑的是钣金加工的工艺可行性，主体采用薄钢板折弯成型，主体平板部分保证足够的平面度，避免安装后出现翘曲变形，侧边的折弯边一方面提升整个面板的结构强度，减少薄钢板的受力形变，另一方面折弯边的翻边结构可以消除钣金裁切后的锐边，避免安装运维人员操作时被割伤，同时折弯的尺寸也严格控制，不会和机柜内部的立柱、走线槽、相邻设备的侧边结构产生干涉。面板两侧的安装孔采用长圆孔与圆孔搭配的设计，预留了微小的安装调整余量，就算机柜立柱的安装孔存在小范围的加工位置误差，也能顺利对位安装，

　　不会出现孔位对不上无法装配的问题。从安装边界来看，面板安装后正面和机柜立柱的前表面齐平，背面的折弯边伸入机柜内部的深度控制在安全范围内，不会触碰机柜内部的水平走线架、竖向理线器，也不会和后方安装的PDU电源模块、交换机等设备的前端结构产生空间冲突，面板的厚度选择兼顾结构强度与轻量化要求，日常运维中拆卸安装不会因为受力产生永久变形，表面的喷涂处理也适配机柜整体的哑光黑或灰色外观，同时具备基础的防锈抗刮能力，在机房长期使用的环境下不会轻易出现掉漆锈蚀的问题。在实际的机柜配置中，这类面板的使用频率很高，当机柜内的有源设备数量不足、存在空余槽位时，安装这类面板可以封闭机柜正面的空缺，避免灰尘从正面槽位进入机柜内部堆积在电路板上，

　　同时能配合机柜的冷热通道封闭设计，让冷风全部从设备的进风口穿过，提升整个机柜的散热效率，减少冷量的浪费；如果需要在对应槽位安装定制的功能模块，只需要在面板的平板区域按照元器件的安装尺寸开孔，就能快速改造成功能安装板，不需要重新定制整个机架单元的结构，大幅缩短非标功能模块的开发装配周期。设计建模过程中，这类钣金件需要重点控制折弯系数的准确性，保证折弯后的整体外形尺寸和安装孔位的位置度公差在允许范围内，两侧的安装孔中心距严格匹配标准机柜的安装尺寸，折弯边的内R角符合钣金加工的常规工艺要求，不需要特殊的定制模具就能完成冲压、折弯加工，有效控制加工成本，同时所有的棱边都做了去毛刺处理，避免加工后残留的锐边影响装配安全。
