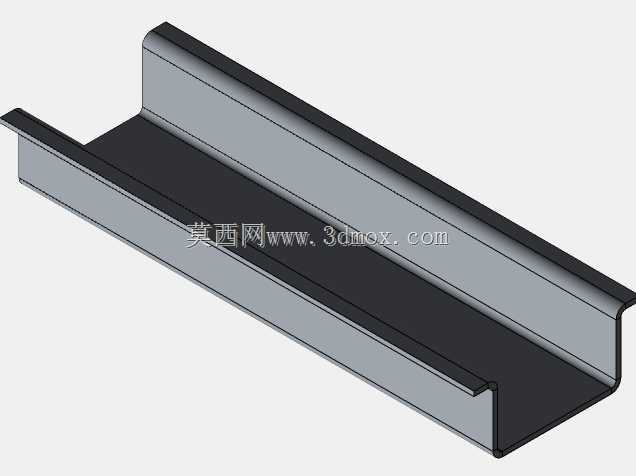

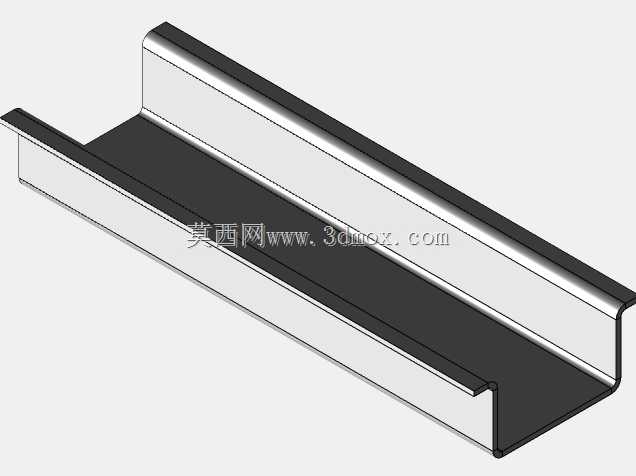

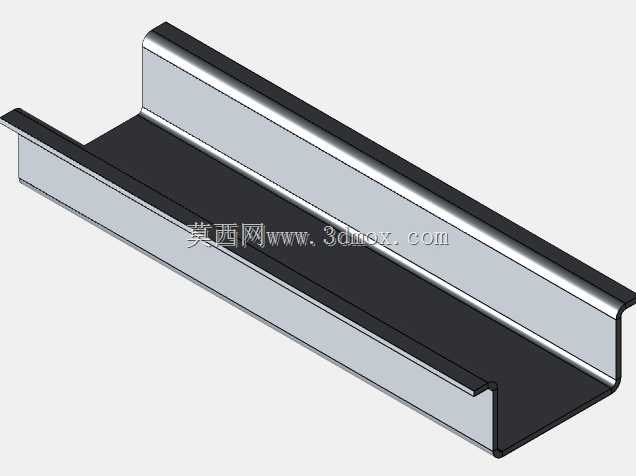

35mm宽无孔DIN电气安装导轨结构

　　在低压电气柜、PLC控制箱、工业自动化设备的内部布线与元件排布场景里，这类无孔DIN导轨是最基础的安装承载构件，日常做设备结构设计时，几乎所有模数化电气元件都要依托这类导轨完成快速卡装，不用针对每个元件单独设计安装孔位，能大幅压缩柜体内部的装配工时。这款导轨截面宽度为35mm，安装边高度15mm，是工业领域通用的标准导轨规格，区别于常规带安装孔的导轨款式，无孔设计的导轨没有预制的固定孔位，安装时可以根据柜体内部的实际安装面情况，灵活选择固定点位置，不会出现预制孔位和柜体梁架、走线槽位置冲突的问题，尤其适合非标准定制柜体、小批量改造设备的内部安装场景，现场配做固定孔的自由度更高。从结构设计角度看，

　　这款导轨采用冷弯成型的C型加外翻边截面，两侧的翻边是卡装电气元件的核心配合面，翻边的圆角、直线度公差直接决定元件卡装后的松紧度，建模时要严格控制翻边的成型角度，避免角度偏差导致元件卡装过紧无法滑动，或是过松出现元件脱落、移位的问题。导轨的底板部分是和安装面贴合的承载面，无孔设计下底板的平面度要求更高，要是底板存在翘曲，固定后会出现导轨变形，直接影响整条导轨上所有元件的安装精度，甚至导致部分元件卡脚无法正常卡入。实际选型应用时，要注意这类无孔导轨的安装边界，单段导轨的长度可以根据实际安装空间裁切，但固定点的间距不能超过300mm，否则导轨在安装较重的断路器、开关电源类元件时，会出现中部下挠变形，影响元件的正常插拔与操作。

　　导轨两侧的翻边高度要和所选电气元件的卡脚深度匹配，15mm的高度适配绝大多数常规低压电气元件，要是遇到特殊加厚卡脚的元件，需要提前核对导轨的截面尺寸，避免出现卡装不到位的情况。在做三维布局设计时，这类导轨的模型要准确还原截面轮廓，尤其是翻边的倒角、底板的厚度参数，不能简化成直角条料，否则在做装配干涉检查时，会出现元件和导轨的配合间隙计算错误，导致实际装配时元件无法卡入。无孔导轨相比带孔导轨，还有一个实际应用优势，就是在需要调整元件位置的场景下，不用受导轨上预制孔位的限制，可以沿着导轨长度方向任意滑动元件位置，后期设备改造、元件增减时的调整空间更大，不会因为原有孔位限制导致元件排布拥挤。做导轨的固定设计时，

　　通常采用自攻螺丝或者抽芯铆钉配合现场钻孔固定，钻孔位置要避开元件卡装的翻边区域，固定螺丝的头部不能高出导轨底板平面，否则会顶住元件底部，导致元件无法卡装到位。在有振动的设备场景下使用这类无孔导轨时，要在固定点处增加防松垫圈，同时在导轨两端加装端堵，避免元件在振动环境下沿导轨窜动脱出。建模过程中，这类长条形标准件要注意采用对称结构建模，保证截面沿长度方向的一致性，不能出现截面扭曲的问题，同时要预留好导轨和安装面之间的贴合公差，避免模型里导轨和安装面出现干涉，影响后续装配体的工程图导出准确性。在做柜体的散热设计时，无孔导轨的底板是完整平面，和安装面贴合面积更大，要是安装面是金属柜体板，还能辅助带走部分贴装元件传导的热量，相比带孔导轨有一定的散热辅助作用，但也要注意在高发热元件安装位置，不能让导轨完全覆盖柜体的散热孔位，避免影响通风散热效果。
