160mm直径定向工业脚轮结构设计

　　在各类工业移动设备、仓储转运工装、生产线旁工位器具的设计过程中，行走支撑部件的选型与结构设计往往直接影响整套设备的使用体验与服役寿命，这款轮径160mm的定向脚轮，就是针对中载工况下的固定方向移动需求开发的支撑部件。从实际应用场景来看，这类定向脚轮常与同规格万向脚轮搭配使用，通常在设备底座的固定行进侧安装2只定向轮，配合转向侧的万向轮实现设备的直线行进稳定性，避免全万向轮配置下容易出现的行进跑偏、转向过度问题，广泛适配车间物料周转车、中型设备移动机座、仓储货架移动底座、商用电器移动支架等场景，单轮额定承载覆盖常规中载区间，能够满足大部分工业场景下的移动支撑需求。从产品功能特性来看，这款脚轮采用定向安装支架结构，

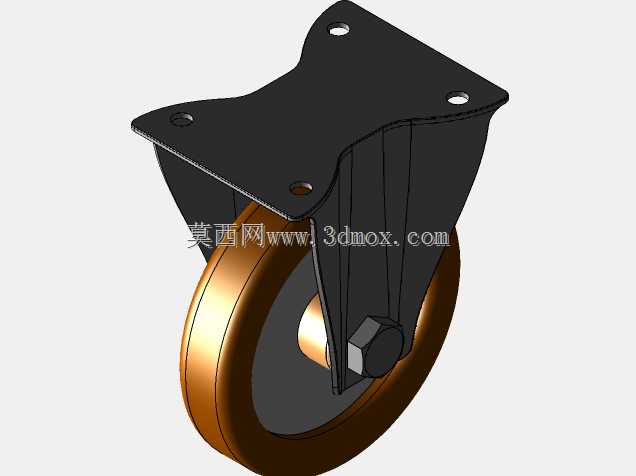

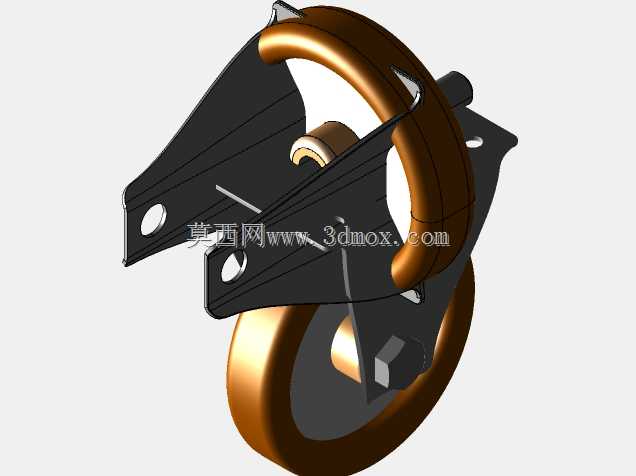

　　支架主体为弯折成型的金属支撑结构，通过顶部的四个安装孔位与设备底座实现刚性连接，安装面的异形轮廓设计是为了匹配支架的受力传导路径，让轮体承受的垂直载荷能够均匀分散到安装面的各个固定点位，避免局部应力集中导致的支架变形或者安装孔开裂。轮体采用棕黄色耐磨轮面材质，这类材质通常具备良好的耐磨性能与一定的缓冲能力，在车间环氧地坪、水泥地面、普通瓷砖地面行走时都能保持较低的滚动阻力，同时不会对地面造成硬性划伤，轮面的弧形截面设计能够降低小角度转向时的摩擦阻力，即使是定向轮，在设备需要小幅度调整位置时也不会出现过大的卡滞感。轮体与支架之间采用金属轴套配合固定销轴的连接结构，销轴端部采用六角螺母锁紧防松，能够在长期交变载荷下保持连接可靠性，

　　避免轮体晃动或者销轴脱出的问题。从设计思路层面来看，这款脚轮的结构设计优先考虑了载荷传导的合理性，支架的侧板采用加厚板材一体冲压弯折成型，侧板与顶部安装面之间通过圆弧过渡减少应力集中，轮腔的内部空间预留了足够的轮体转动间隙，即使轮面附着少量灰尘、纤维类杂物也不会出现卡轮问题，支架表面做黑色防锈涂装处理，能够适应车间内少量油污、潮湿的常规工况，不会轻易出现锈蚀掉漆的问题。在外形尺寸与安装边界方面，这款脚轮的核心参数为轮体直径160mm，对应的安装后整体高度、支架安装孔位间距都经过标准化匹配，能够适配市面上常规的中载脚轮安装尺寸，设计人员在选型时不需要额外改动设备底座的安装孔位，就可以直接替换同规格的其他脚轮产品。安装时需要注意，

　　顶部安装面需要与设备底座平面完全贴合，固定螺丝需要加装防松垫圈，按照对应扭矩锁紧，避免长期震动下螺丝松动；轮轴部位需要定期加注润滑脂，减少转动副的磨损，延长脚轮的使用寿命。在实际建模过程中，这款脚轮的各个部件都按照实际加工公差做了配合间隙预留，支架的弯折圆角、安装孔的倒角、轮面的拔模斜度都符合实际加工工艺要求，既可以作为设备整体设计时的标准件调用，也可以作为脚轮生产厂家的结构设计参考，帮助设计人员快速完成整套移动支撑系统的布局设计，减少重复建模的工作量。在设备整体布局时，定向轮的安装方向需要保持轮面转动方向与设备预设的直线行进方向完全平行，两个定向轮的安装轴线需要保持共线，否则会出现行进阻力增大、轮体偏磨的问题；如果设备需要经常跨越车间地面的接缝、小型障碍物，这个160mm的轮径尺寸也具备足够的越障能力，不需要额外抬高设备的整体离地高度，就能顺畅通过常规的地面落差。
