标准2U机架安装盲板面板结构设计

　　在标准19英寸通讯机柜、服务器机架的内部空间规整作业中，这类2U规格的安装面板是机柜运维、设备排布环节极为常用的配套结构件，日常多用于填补机架内未安装设备的空置U位，避免机柜内部形成无序的冷热气流串流，同时阻挡外部灰尘、杂物落入机架内部，也能让机柜正面外观保持整齐统一，在数据中心机房、通讯基站机柜、工业控制机柜、测试设备机架等场景中都有极高的使用频次。

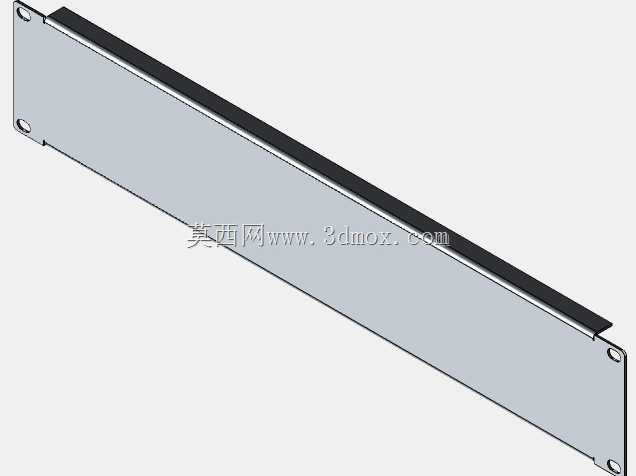

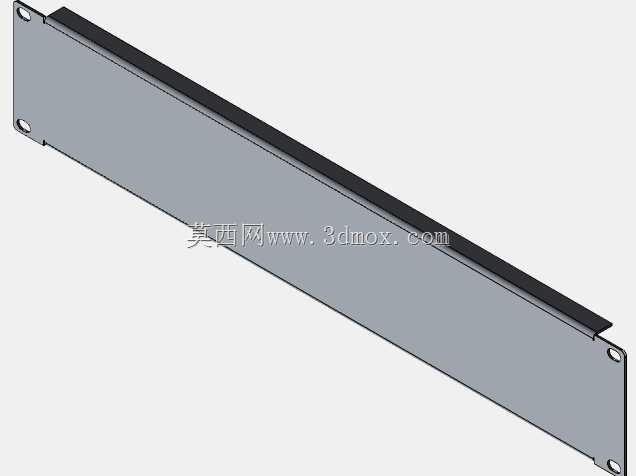

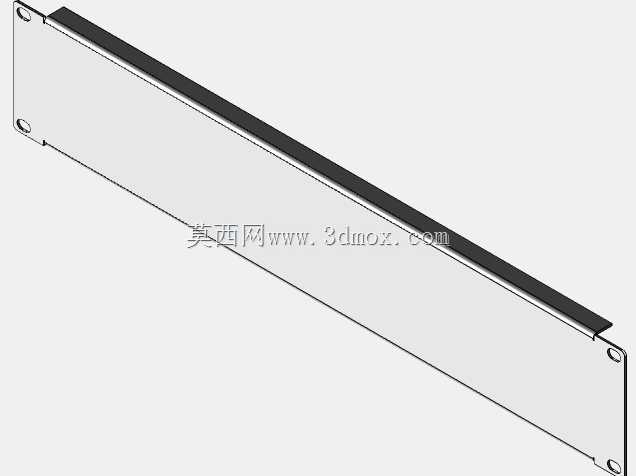

　　从结构设计逻辑来看，这款面板整体采用薄金属板材弯折成型，主体为长条形平板结构，长度完全匹配19英寸标准机架的立柱安装孔距，高度严格遵循2U的机架单元尺寸规范，也就是88.9mm的标准高度，不会出现与上下相邻安装设备的尺寸干涉问题。面板上下边缘做了小角度的折边处理，一方面提升整块面板的结构刚性，避免薄板材在安装、运输过程中出现翘曲变形，另一方面折边形成的微小让位空间，能避免面板边缘与机架立柱、相邻设备的边角发生硬摩擦，也能减少安装作业时锋利板材边缘划伤操作人员的风险。

　　面板的安装固定端设置在左右两端，每端预留了对应标准机架方孔条位置的安装孔位，孔位间距完全匹配通用机架的安装孔排布规则，不需要额外打孔调整，直接使用机柜标配的M6卡扣螺母与面板螺丝就能完成快速固定，安装后面板与机架立柱表面贴合平整，不会出现凸起或凹陷的错位问题。面板背面的折边结构做了圆角过渡处理，没有尖锐的冲切毛刺，在安装时即使操作人员手部触碰到板材背面，也不会出现割伤的情况，符合机柜配件的安全设计要求。

　　从实际使用的功能特性来看，这款面板属于无开孔的全封闭盲板类型，区别于带通风孔、带接头过孔的功能型面板，它的核心作用就是物理隔离空置U位的前后空间，在采用冷热通道隔离的数据中心机柜中，这类盲板能有效阻断冷通道的冷空气直接从空置U位流到热通道，避免冷气浪费，提升机柜散热系统的送风效率，降低空调系统的无效能耗。在普通的工业控制机柜中，这类面板可以阻挡车间内的金属碎屑、粉尘、飞虫从空置机位进入机柜内部，避免积尘影响内部已安装设备的电路绝缘性能，也能防止无关人员从空置机位触碰机柜内部的接线、带电部件，提升机柜运行的安全性。

　　在建模设计的过程中，这类结构需要重点把控几个核心尺寸边界：首先是整体外形的长宽尺寸必须严格贴合19英寸机架的安装规范，左右安装孔的中心距要控制在465mm的标准值，孔位的上下位置要对应2U单元的中心对称线，避免安装时出现孔位错位无法固定的问题；其次是板材的厚度选择要兼顾刚性与重量，常规选用1.0mm到1.5mm的冷轧钢板就可以满足使用要求，过薄的板材容易出现中部凹陷变形，过厚则会增加不必要的成本与自重，给安装作业带来额外负担；再者是折边的高度控制在10mm左右即可，过高的折边会占用机架内部的纵深空间，影响后部线缆的排布，过低则无法起到提升结构刚性的作用。

　　另外在细节处理上，面板的四个边角都做了小尺寸的倒角处理，避免直角边角在运输、安装过程中磕碰变形，也能防止划伤相邻设备的漆面。安装孔采用冲压成型的圆孔，孔边做了去毛刺处理，螺丝穿过时不会出现卡滞，也不会刮花螺丝的表面镀层。面板表面可以根据使用场景做不同的表面处理，常规机房使用多采用静电喷塑的哑光黑色或灰色处理，与机柜整体色调保持一致，工业场景使用也可以做镀锌处理提升防锈能力，适应潮湿、多腐蚀介质的车间环境。

　　在实际选型使用时，需要根据机柜空置的U位高度选择对应规格的面板，2U规格的面板适用于连续两个U位的空置空间，不需要拼接两块1U面板，安装效率更高，整体的结构平整度也更好。如果空置机位后续需要加装设备，只需要拆下对应位置的面板即可，不需要调整其他已安装部件，运维操作十分便捷。这类面板虽然属于机柜的小型配套附件，但在机柜的气流组织优化、防护性能提升、外观规整化方面起到的作用不可忽视，是标准机架部署过程中必不可少的基础配件。
