Heidolph带散热风叶驱动电机结构

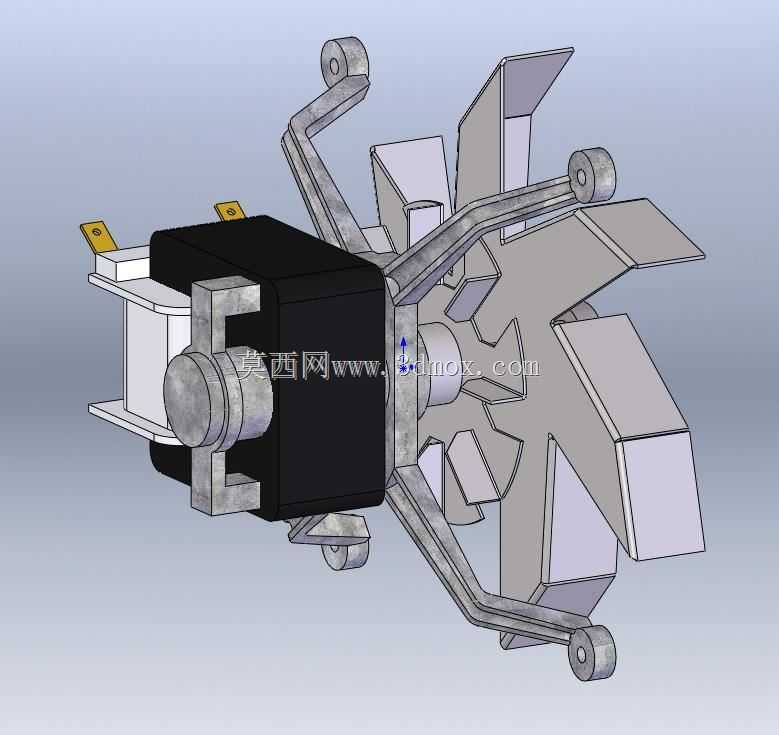

　　这款带集成散热风叶的驱动电机，常见于实验室小型搅拌设备、台式温控通风装置、紧凑型工业排风单元这类对安装空间有严格限制的场景中，核心作用是为负载提供稳定转速输出的同时，依靠自身附带的风叶结构完成运行过程中的自散热，不需要额外加装独立散热组件，能大幅缩减整套动力单元的轴向安装尺寸。从结构设计逻辑来看，电机主体采用方壳封装形式，外壳预留的两个片状接线端子直接对应电源输入点位，端子做了抬升式设计，和电机端盖之间留出足够的接线操作空间，避免线束弯折过度导致的线芯断裂问题，接线端旁的金属定位凸台，是用来和设备安装支架做定位卡合的结构，装配时不需要反复调整对位，能直接卡入支架对应的定位槽内，降低现场装配的对位难度。

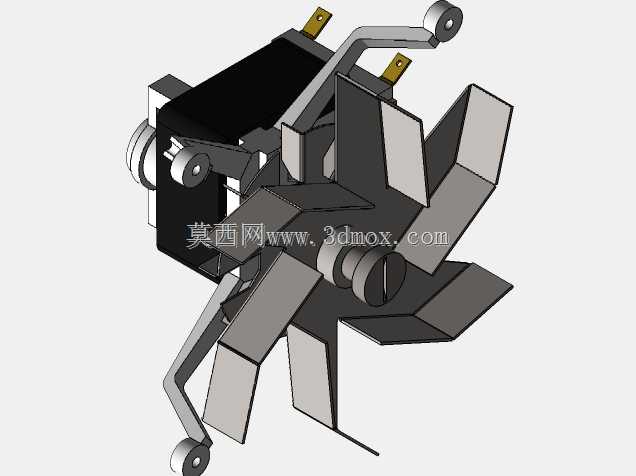

　　输出端一侧集成的金属风叶采用多翼式前倾叶片设计，每片叶片的弯折角度经过匹配，在电机额定转速运行时，产生的气流刚好能覆盖电机整个外壳表面，把定子绕组运行产生的热量持续带走，风叶和电机输出轴之间采用过盈配合加止动平面的固定方式，不会因为长期正反转切换出现风叶松脱打滑的问题。风叶外围延伸出的三个带安装孔的金属支臂，是整套动力单元的主安装固定结构，支臂的弯折弧度做了避空设计，既不会干涉风叶的正常旋转，又能把安装固定点从电机本体向外延伸，固定点的孔位对应常规小型设备的安装孔距，安装时可以直接通过螺栓把支臂锁定在设备的安装基板上，不需要额外制作转接法兰，支臂的厚度经过强度校核，在电机满负载运行产生振动时，支臂的形变量控制在安全范围内，不会因为长期振动出现固定点松动或者支臂断裂的问题。

　　从安装边界来看，电机主体的方形外壳边长适配常规小型设备的动力仓尺寸，轴向总长度包含风叶和接线端子的突出部分，能嵌入厚度有限的设备侧壁安装位，支臂展开后的最大外径不会超出小型台式设备的内部安装空间，接线端子的朝向和支臂的安装面呈垂直角度，接线操作不会被安装基板或者周边结构件遮挡，后期维护时不需要拆解整套电机就能完成接线更换或者检测。在实际选型适配时，这类自带散热风叶的电机不需要额外匹配散热风扇的供电线路，整套动力单元的接线只需要连接电机本体的供电端子即可，能简化设备内部的线束排布，减少线路故障点，适合用在连续运行时长较长、内部空间紧凑、没有多余位置布置独立散热系统的小型设备中。风叶的叶片边缘做了小角度折边处理，一方面是提升叶片自身的结构强度，避免高速旋转时叶片出现形变抖动，另一方面折边结构能引导气流更集中地吹向电机外壳表面，提升散热效率，在环境温度40摄氏度的常规工况下，电机满负载连续运行时的绕组温升能控制在绝缘等级允许的范围内，不会出现过热保护停机的问题。电机端盖处的输出轴伸采用圆柱面结构，既可以直接连接风叶作为自散热动力使用，也可以根据实际负载需求，外接小型联轴器连接搅拌桨、小型传动轮这类负载，适配不同的设备功能需求，端盖处的轴承位做了密封结构，能阻挡日常运行环境中的粉尘进入轴承内部，延长轴承的润滑维护周期，减少日常运维的工作量。
