500升容量精酿啤酒糖化酿造组合设备

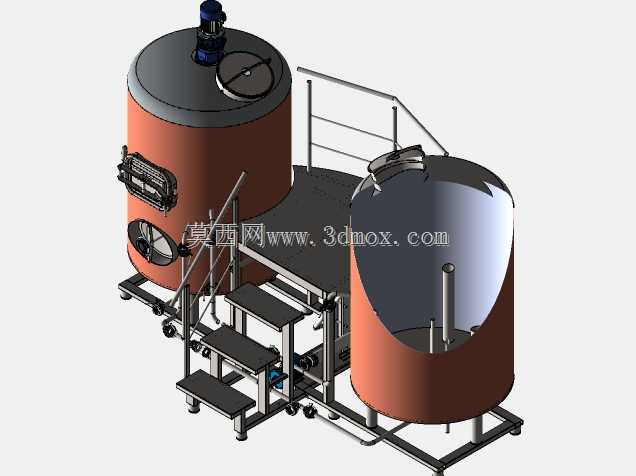

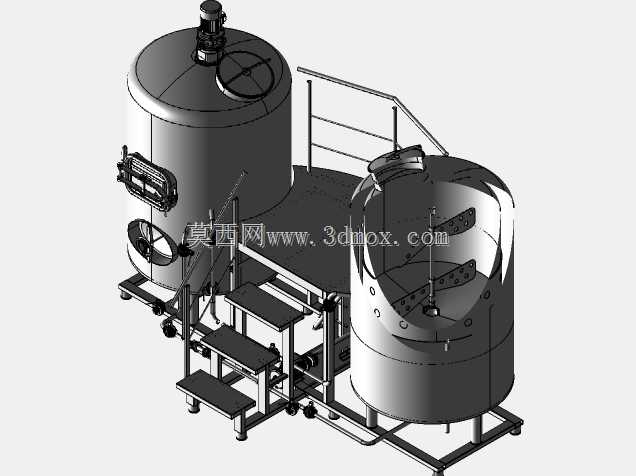

　　这套500升规格的啤酒酿造组合设备，主要面向小型精酿工坊、餐吧自酿场景、试验型酿造生产线使用，整套设备集成了糖化、过滤、煮沸、旋沉、发酵衔接的核心工序单元，区别于大型工业化啤酒生产线的分体式长流程布局，采用紧凑式撬装结构设计，能够在有限的车间或门店后场空间内完成整套酿造作业，大幅降低中小规模酿造场景的场地占用成本。从结构设计逻辑来看，整套设备以两个核心立式罐体为主体，左侧罐体集成了糖化煮沸功能，顶部配置搅拌驱动装置，能够在糖化过程中带动醪液匀速流动，保证麦芽醪液的温度均匀性，避免局部过热导致的酶失活问题，罐体侧面设置了大尺寸人孔与观察视镜，操作人员可以随时观察内部醪液状态，也方便后期进入罐体内部进行清洗维护；

　　罐体顶部预留了投料口与排气接口，能够适配干投酒花、辅料添加的操作需求，底部设置了过滤筛板与出液管路，能够在糖化完成后快速完成麦糟与麦汁的分离。右侧罐体为敞口式设计的暂存/发酵衔接单元，内部设置了液位探测与温度传感安装位，罐体采用锥底过渡结构，能够方便酵母沉降与麦汁导出，减少罐内残液留存。配套的操作平台采用防滑花纹钢板制作，设置了三级踏步与双侧安全护栏，护栏高度符合人体工程学操作高度，操作人员站在平台上即可完成顶部投料、阀门操作、设备巡检的全部动作，不需要额外配置登高梯具，平台底部预留了管路与泵阀的安装空间，所有工艺管路都沿撬装底座排布，既避免了管路外露带来的磕碰风险，也方便后期管路的保温施工与维护检修。从安装边界来看，

　　整套设备的撬装底座采用方管焊接成型，整体占地面积控制在6平米左右，罐体总高度不超过2.8米，能够适配常规3米层高的商用场地，不需要对场地进行特殊的层高改造；设备就位时只需要找平底座，对接好进出水、供电、CIP清洗管路即可投入使用，不需要复杂的现场焊接组装作业，大幅缩短了设备落地的调试周期。在功能设计上，这套设备充分考虑了精酿酿造的多品类适配需求，罐体的夹套结构预留了冷媒与热媒的循环接口，既可以通过热水循环实现糖化阶段的阶梯升温，也可以通过冰水循环实现发酵阶段的精准控温，能够适配艾尔、拉格等不同酵母类型的啤酒酿造工艺；罐体的内壁采用镜面抛光处理，焊缝处做了圆弧过渡处理，没有清洁死角，能够满足食品接触级的卫生要求，

　　配合CIP清洗喷淋装置，每次酿造完成后可以通过循环清洗液完成罐体内部的清洁，不需要人工拆解清洗，降低了操作人员的劳动强度。设备的管路布局采用了快装卡盘连接方式，所有阀门都布置在操作人员伸手可及的位置，操作面板预留了温度显示、泵阀控制的安装位，既可以做成手动控制版本适配小成本创业场景，也可以升级为全自动温控版本，实现酿造过程的温度自动控制、流程自动切换，降低对操作人员的专业经验要求。在细节设计上，踏步的高度设置为150mm每级，符合日常上下的步幅习惯，踏步表面做了防滑纹路处理，避免地面湿滑导致的操作人员滑倒风险；罐体的支脚采用可调式结构，能够适配地面不平整的安装场景，保证整套设备的水平度，避免搅拌装置运行时出现偏磨问题；罐体顶部的呼吸阀配置了水封结构，既能够保证罐内压力平衡，也可以避免外界杂菌进入罐内污染麦汁，保证酿造过程的卫生安全。这套设备的结构设计充分平衡了功能性与紧凑性，既保留了专业啤酒酿造设备的全部工艺功能，又通过撬装集成的方式压缩了整体体积，非常适合日产量500升以下的小型酿造场景使用，建模过程中还原了所有的结构细节，包括管路走向、护栏连接方式、人孔结构、搅拌装置的安装形式，能够直接用于设备方案展示、结构校核、生产下料参考。
