快开压紧式方形人孔结构设计方案

　　这款方形快开人孔主要应用于常压、低压工况下的罐体、箱式设备侧壁或顶部，作为设备内部检修、物料取样、清洁作业的通行通道，常见于食品流体加工罐体、小型化工储槽、环保水处理箱体、通讯设备户外密封舱这类需要频繁开启检修口的场景，相比圆形人孔，方形结构在同开口面积下更适配矩形舱室的布局，能最大化利用设备侧壁的安装空间，减少边角空间浪费。

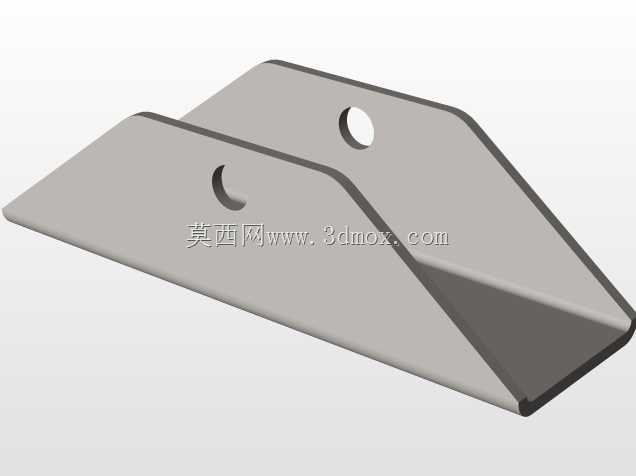

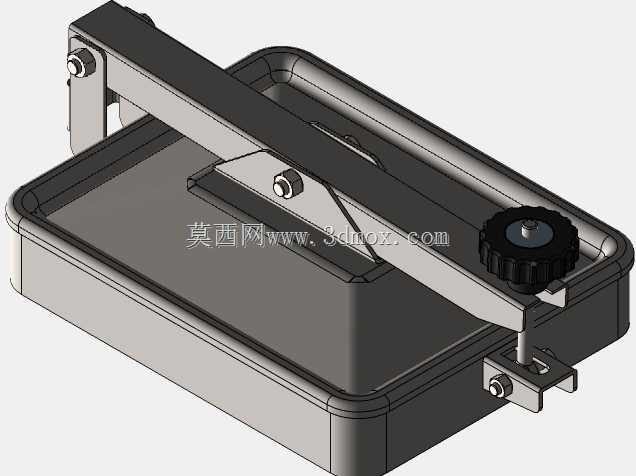

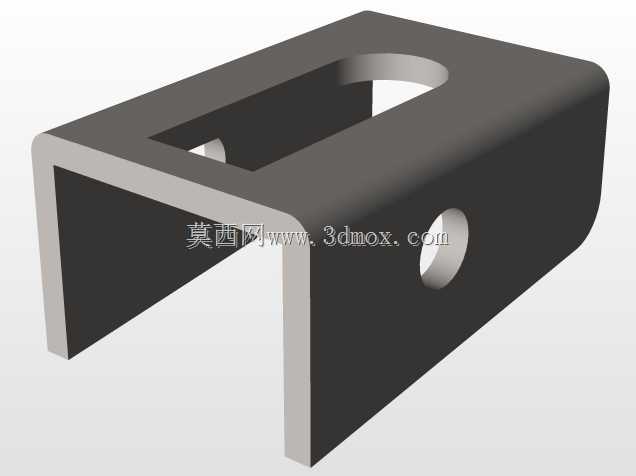

　　从结构功能来看，该人孔采用单臂旋转压紧式快开结构，无需完全拆卸所有紧固件即可完成开启操作：一侧采用铰接式支座作为旋转支点，盖板可绕铰接轴翻转开启，另一侧搭配带手轮的压紧锁紧机构，通过旋动手轮带动压杆下压，配合压梁将盖板均匀压紧在底座法兰面上，相比传统多螺栓紧固的人孔结构，单人即可在数十秒内完成开启或锁紧操作，大幅降低日常巡检、清洁作业的操作耗时。铰接支座处采用带防松螺母的销轴连接，销轴与支座孔之间预留合理间隙，既保证盖板翻转顺畅无卡滞，又能限制盖板的轴向窜动，避免长期使用后铰接部位磨损松旷。

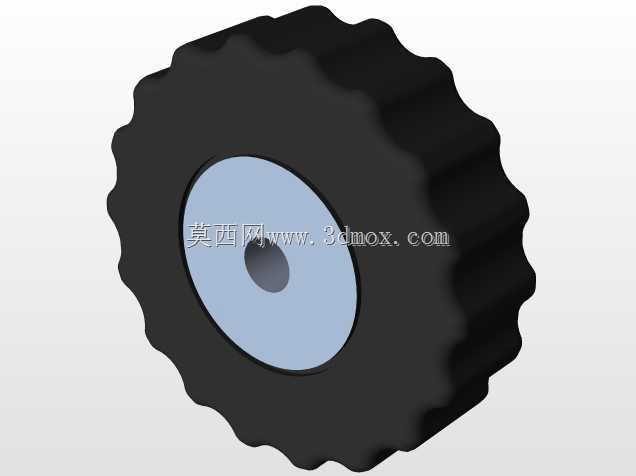

　　密封设计上，盖板与底座法兰的贴合面预留了密封件安装槽位，可适配橡胶、硅胶等不同材质的平垫片，根据接触介质的腐蚀性、工作温度选择对应密封材料，压紧机构的压梁采用跨接式设计，压紧力通过压梁均匀传递到盖板两侧，避免单点压紧导致的盖板变形、密封面局部压合不严出现泄漏的问题。手轮采用滚花防滑结构，即使操作人员佩戴劳保手套也能可靠施力，无需额外借助扳手等工具即可完成锁紧操作，压杆与压梁的连接部位采用球面接触结构，可自动适配盖板与法兰面的微小角度偏差，保证压合力始终垂直作用于密封面，避免偏载导致的密封失效。

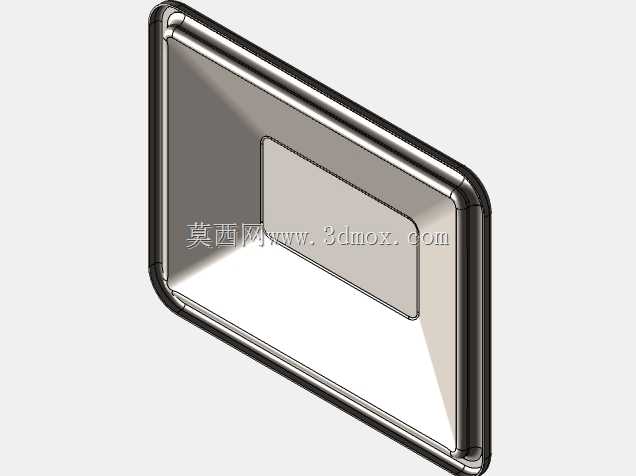

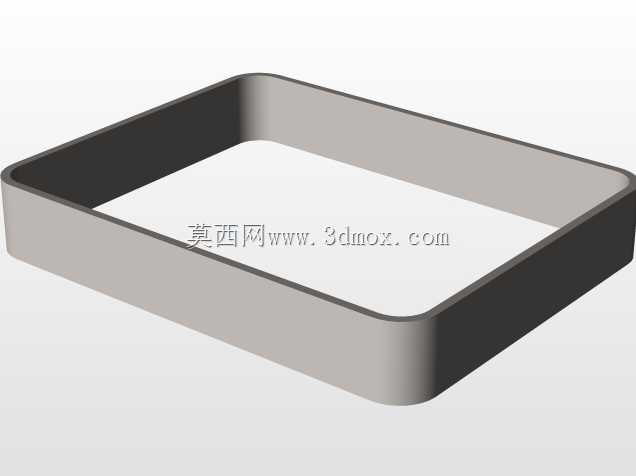

　　设计过程中首先明确了安装边界：底座法兰采用圆角矩形结构，四个圆角做圆弧过渡，避免直角部位的应力集中，法兰边缘预留的安装孔位可适配螺栓焊接或卡箍连接两种安装方式，可根据设备壳体的壁厚、材质选择对应的固定工艺。盖板采用冲压成型的带翻边结构，相比平板结构刚度提升40%以上，在相同板材厚度下可承受更高的内外压差，减少长期受压后的盖板形变。压梁采用矩形截面型钢加工，截面尺寸经过受力校核，在最大压紧力作用下的挠曲变形量控制在0.2mm以内，保证整个密封面的压合力偏差不超过15%，避免局部密封压应力不足导致的泄漏。

　　安装时需要注意，底座法兰与设备壳体焊接后需对法兰密封面做二次找平处理，焊接变形量控制在0.1mm/m以内，避免法兰面翘曲影响密封效果；铰接支座的安装同轴度需控制在0.3mm以内，否则会出现盖板翻转卡滞、锁紧时压梁对位不准的问题。日常维护中，铰接销轴部位需定期加注润滑脂，避免长期暴露在户外或潮湿环境下出现锈蚀卡滞，密封垫片需根据使用周期定期更换，更换时需清理密封面残留的旧垫片、杂物，保证密封面无划痕、无异物，避免压合后出现渗漏。该结构的设计冗余量充足，在额定工作压力下，锁紧机构的安全系数达到3倍以上，可承受一定的水锤、压力波动冲击，不会出现意外开启的情况，同时整体结构无易损小零件，除密封垫片外其余部件均为金属结构件，使用寿命可达十年以上，适配绝大多数工业场景下的检修口使用需求。
