符合DIN11851标准的S形管路接头结构

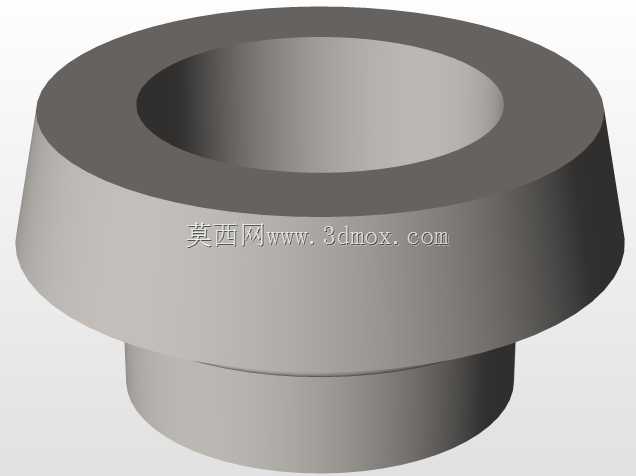

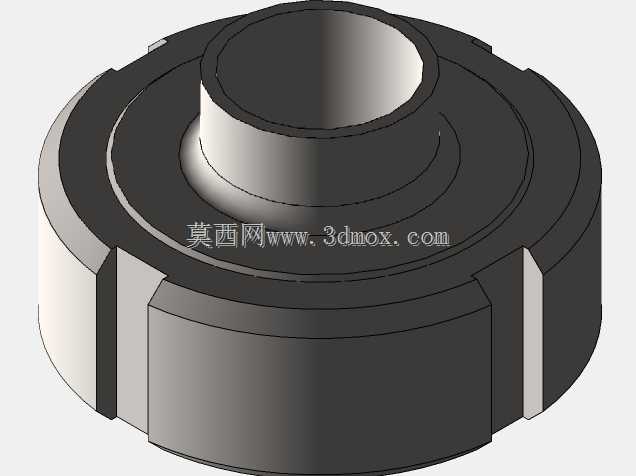

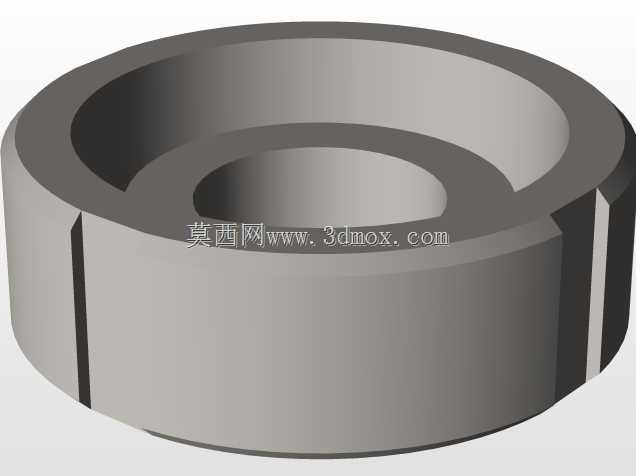

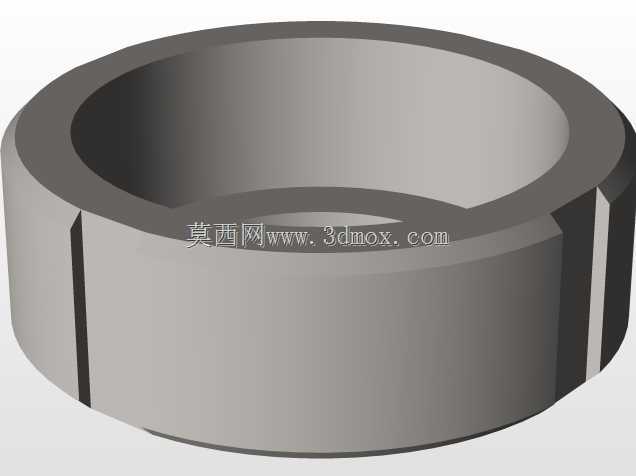

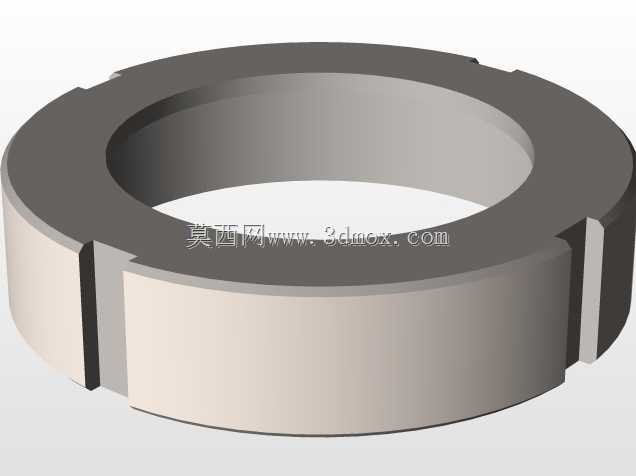

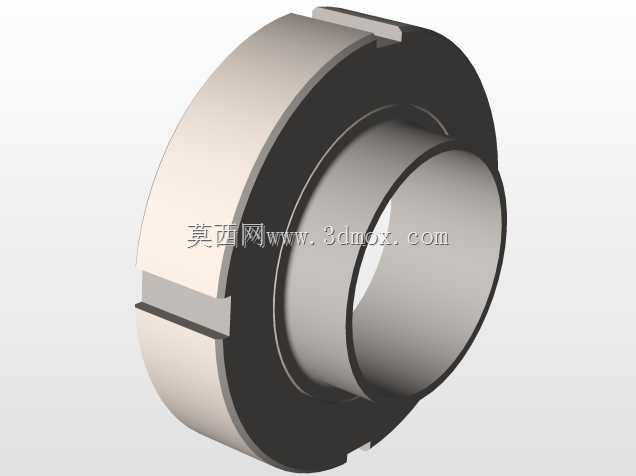

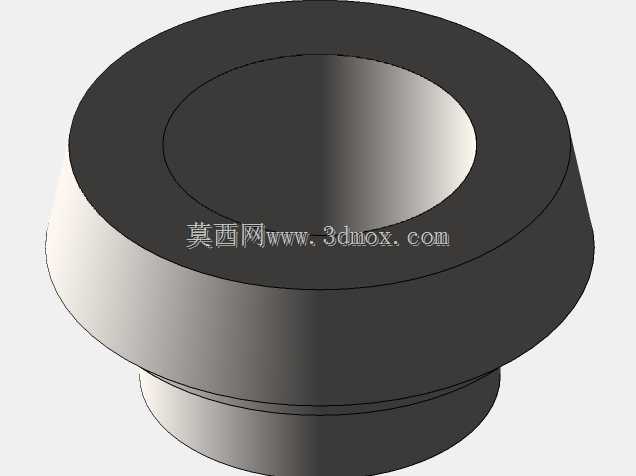

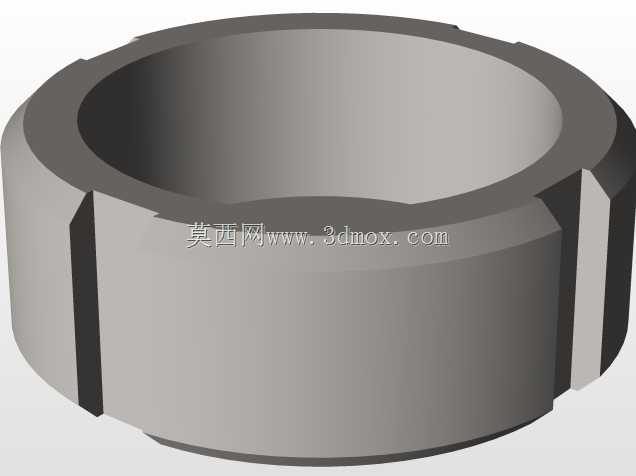

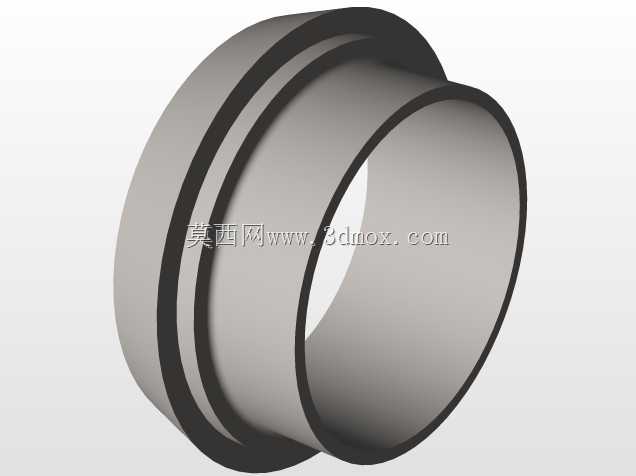

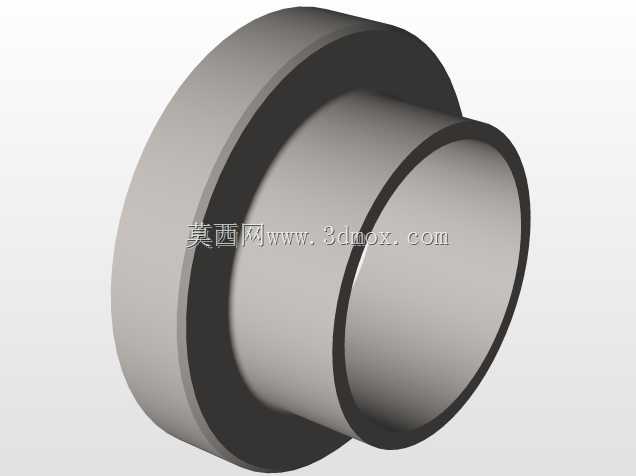

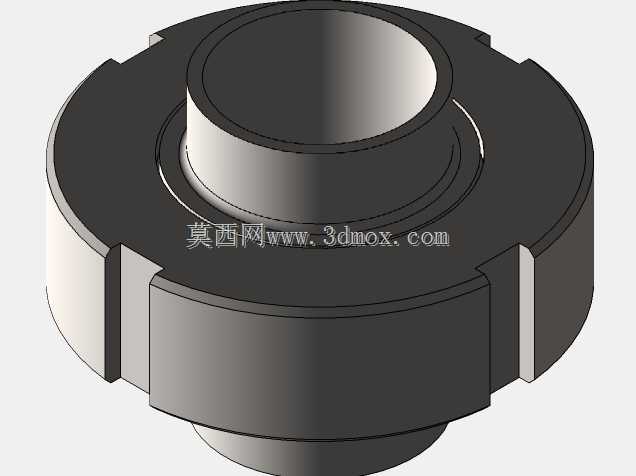

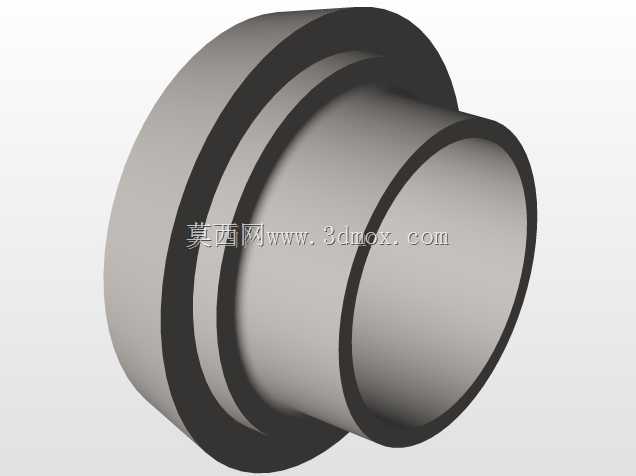

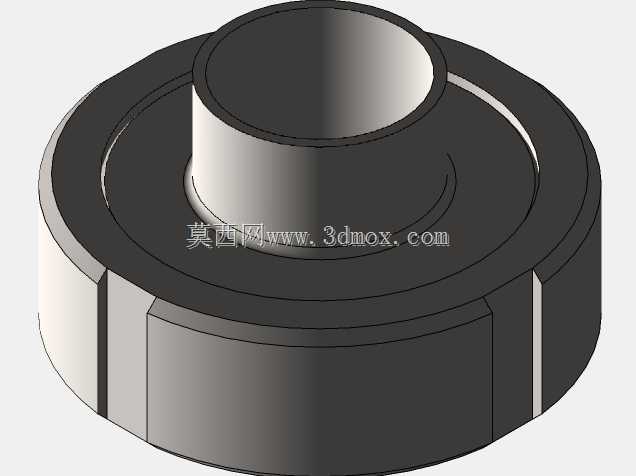

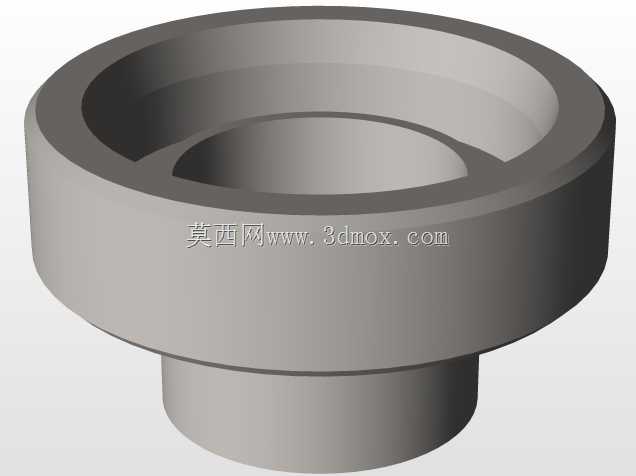

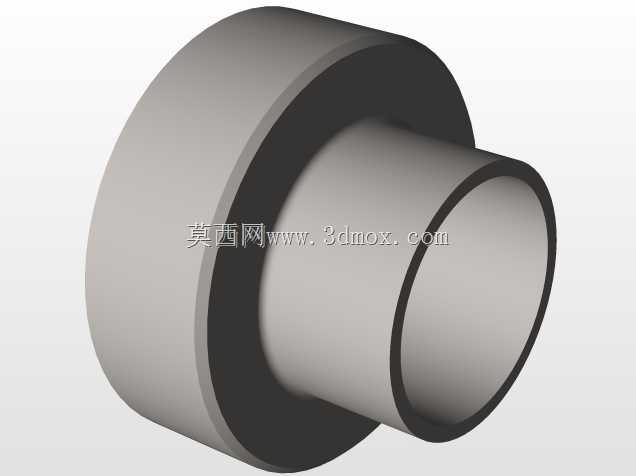

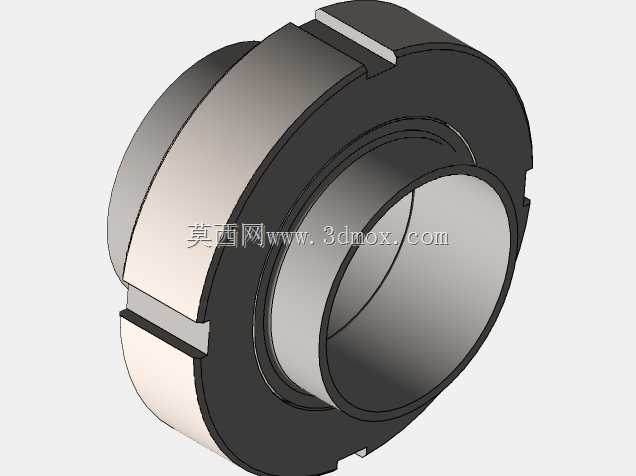

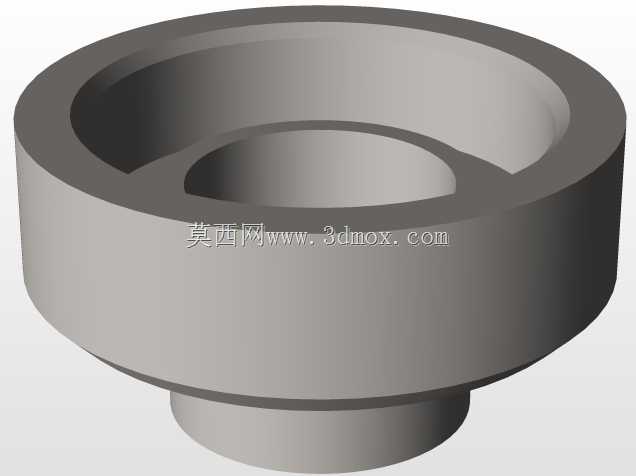

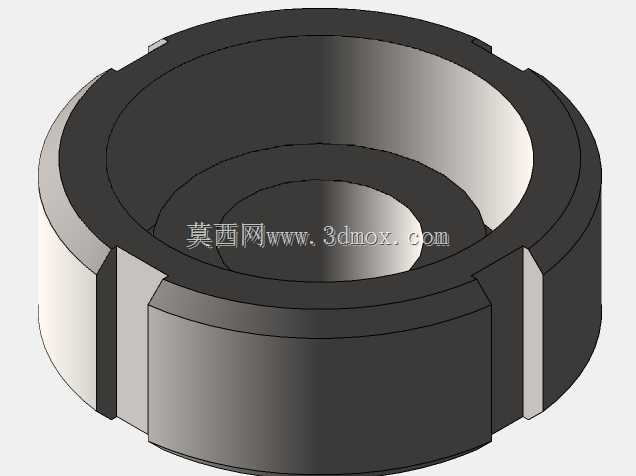

　　在食品饮料、生物制药、日化流体输送的管路系统中，这类符合DIN11851标准的S形接头是管路转向对接场景里的常用连接件，很多现场布管时遇到的轴线错位、小角度转向需求，不需要额外增加多组弯头拼接，靠这类接头就能完成平滑过渡，减少管路里的流体滞留死角，这一点在卫生级输送场景里尤其重要——毕竟乳制品、药液这类介质如果在管路死角残留，很容易滋生微生物，直接影响产品合规性。从结构设计上看，这个接头采用了一端外螺纹快接、一端平口对接的结构，外侧的滚花防滑边是专门为手动拧紧操作设计的，现场安装不需要额外的大型管钳，操作人员徒手就能完成可靠锁紧，日常拆洗维护的时候效率很高，不会因为工具操作空间不足导致拆装困难。中间的凸缘结构是安装定位的基准面，

　　对接的时候这个面会和配套的密封圈、活接螺母端面完全贴合，保证密封面的压紧力均匀，不会出现偏压导致的泄漏问题。建模的时候特意把内部的流道做了圆弧过渡处理，没有直角转折，流体经过的时候阻力损失很小，也不会出现介质挂壁的情况，完全符合卫生级管路的设计要求。从安装边界来看，接头的轴向总长度控制在常规管路对接的预留空间范围内，外侧最大直径和同规格DIN标准活接螺母的内径完全匹配，不需要现场额外扩孔或者修改管路支架位置，替换现有管路里的同标准接头时可以直接互换，不需要重新调整整条管线的排布。滚花部分的齿距和深度参考了手动操作的人机工程参数，既不会因为齿太浅导致拧紧时打滑，也不会因为齿太尖锐划伤操作人员的手套或者手部。

　　内部流道的直径和对接管路的通径完全一致，没有通径缩径的问题，输送高粘度流体比如糖浆、药膏的时候也不会出现堵料的情况。很多现场布管的时候，因为设备安装位置存在公差，管路对接时会出现几毫米的轴线偏移，硬接的话会给管路焊口或者设备接口带来持续的装配应力，时间长了容易出现焊缝开裂或者接口泄漏，用这个S形接头就能吸收这类小范围的安装偏差，降低管路装配的精度要求，同时也能抵消一部分设备运行时产生的轻微振动，避免振动直接传递到整条管路上。接头的密封槽位置做了微小的倒角处理，安装密封圈的时候不会割伤橡胶或者硅胶密封圈的边缘，能延长密封件的使用寿命，减少日常维护时密封件的更换频率。在三维建模过程中，

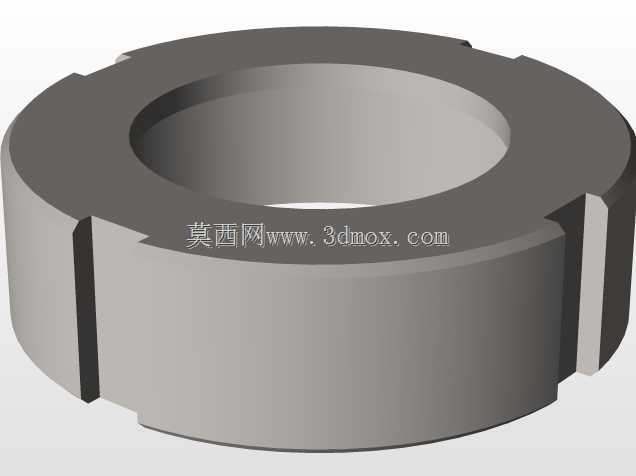

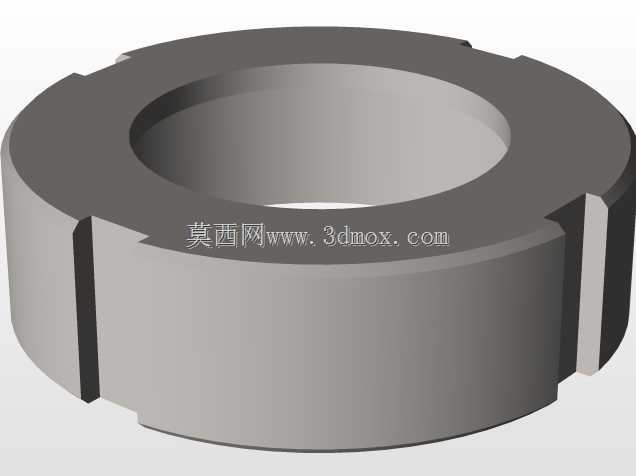

　　所有的尺寸公差都严格参照DIN11851的标准要求设定，对接螺纹的牙型、螺距都和标准件完全一致，导入到管路装配体里的时候，可以直接和标准库里面的活接螺母、密封圈、管道段完成配合，不需要额外修改配合参数，做管路干涉检查的时候也能准确反映实际安装后的空间占用情况，避免现场安装时出现和周边支架、设备外壳的干涉问题。这类接头和普通直角弯头相比，S形的过渡结构让流体转向时的流向变化更平缓，输送含细小颗粒的流体时，也不会因为流速突变导致颗粒沉积在接头位置，适合输送果粒饮料、带结晶的药液这类介质。外侧的防滑边做了等距分布的平面切口，除了手动拧紧之外，需要更大锁紧力矩的时候，也可以用普通扳手卡在平面位置加力，适配不同的安装场景需求。
