横流通风换气风机结构设计方案

　　这款横流通风结构的设计，最初是针对机柜内狭长空间的散热通风需求展开的，区别于常规轴流风机的直吹送风模式，横流结构能够形成覆盖更长距离的扁平风幕，在电子机柜、暖通末端设备、小型新风装置里都有很广泛的适配场景。从实际使用场景来看，这类通风部件常被安装在设备壳体的侧部预留槽位内，不占用设备内部的纵深安装空间，出风方向可以顺着壳体的内壁平行送出，避免直吹内部板卡造成局部凝露或者积尘偏移的问题，尤其适合内部排布密集、纵深空间不足的通讯机柜、壁挂式采暖设备、嵌入式空气净化装置使用。

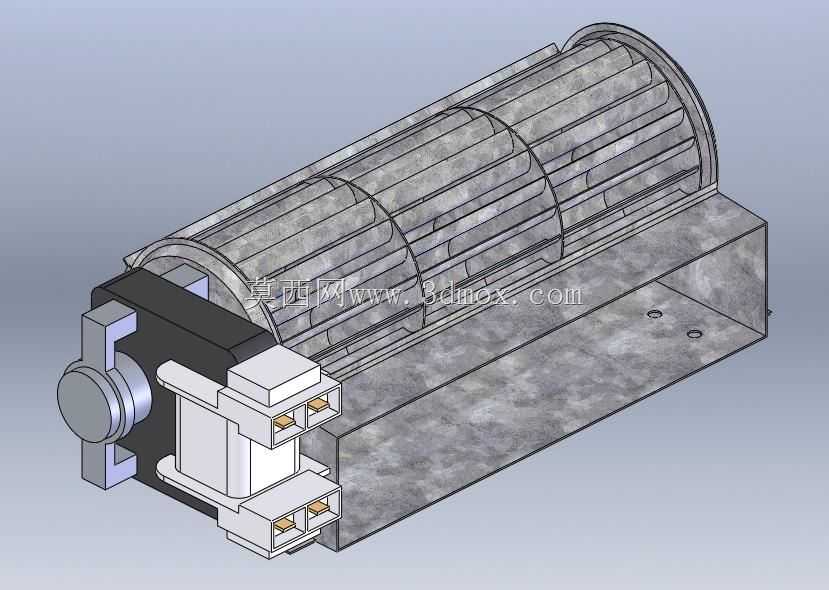

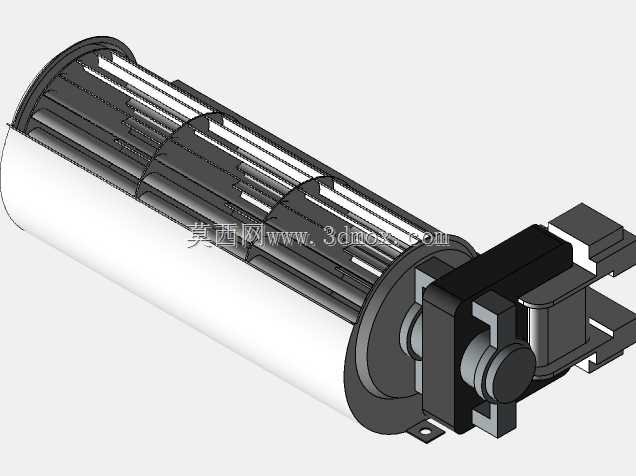

　　从功能特性上看，这款结构采用多节式贯流风轮设计，风轮叶片采用前向多翼式圆弧曲面，运转时气流能够两次穿过风轮叶栅，形成的出风气流均匀度远高于同尺寸的轴流叶轮，出风覆盖宽度可以匹配风轮的整体长度，不会出现轴流风机常见的中心风速高、边缘风速衰减快的问题。风轮两端的支撑结构做了同轴度限位设计，左侧的轴承安装位预留了标准的轴承配合公差，能够适配常规的含油轴承或者滚珠轴承，降低运转时的径向跳动量，减少长期运转的异响问题。驱动端的连接结构直接和电机输出轴做插接配合，省去了额外的传动连接件，减少了传动环节的功率损耗，也压缩了整体结构的轴向安装尺寸。

　　设计过程中首先考虑的是安装边界的适配性，整个结构的底座采用一体化的钣金折弯成型结构，底座上预留的两个安装孔位做了沉台处理，安装时螺丝头可以完全沉入沉台内，不会突出底座平面影响安装贴合度，底座的平面度公差控制在0.2mm以内，能够保证和设备安装面完全贴合，避免长期运转产生共振异响。风轮的外圆弧面和上部的弧形导流罩之间预留了均匀的3mm间隙，既不会因为间隙过小产生风轮擦碰导流罩的故障，也不会因为间隙过大造成气流回流损失，导流罩的弧度经过多次流场仿真调整，能够把风轮送出的气流平顺导向出风口方向，减少风阻带来的噪音提升。

　　接线端的结构采用了两组独立的接线端子座，端子座直接固定在底座侧部的支架上，接线方向垂直于安装平面，现场接线时不需要额外弯折线缆，端子座的插片间距符合安规要求的电气间隙，能够满足不同电压等级的供电接线需求，不需要额外增加绝缘隔离结构。整个结构的外形为长条形扁平结构，横向长度可以根据不同设备的通风需求做同比例缩放，风轮节段可以根据长度需求增减，不需要重新调整整体的支撑结构和导流罩型线，具备很好的系列化衍生适配性。

　　从安装维护的角度考虑，整个结构的风轮和支撑座之间采用可拆卸的卡扣式连接，不需要专用工具就可以拆下风轮做积尘清理，导流罩和底座之间采用螺丝固定，拆卸时只需要拧下两端的固定螺丝就可以取下导流罩，清理内部的积尘或者更换轴承，维护操作的空间需求很小，适合在设备已经完成整机装配后的售后维护场景操作。风轮的材质选用常规的玻纤增强ABS，兼顾轻量化和结构强度，长期在60摄氏度的工作环境下不会产生形变，底座和导流罩采用镀锌钢板材质，表面做喷塑处理，具备基础的防锈能力，适合在常规室内设备环境下长期使用，不需要额外做表面防腐处理就可以满足使用寿命要求。

　　在流道设计上，特意将蜗舌的位置做了偏移处理，避开风轮的压力脉动峰值区域，能够有效降低运转时的气动噪音，在额定转速下的出风噪音可以控制在35分贝以内，适合用在对噪音有要求的民用设备或者办公场所设备内。整个结构的重量控制在合理范围内，安装时不需要额外增加加强支撑结构，直接通过底座的两个安装孔就可以完成固定，能够承受常规运输过程中的振动冲击，不会出现结构松动或者风轮移位的问题。
