流体机械用螺旋涡壳流道结构设计

　　在流体输送类设备的核心过流部件设计中，涡壳的结构合理性直接决定整机的水力效率与运行稳定性，这类螺旋形腔体结构广泛应用在离心泵、部分容积式风机以及小型水力透平设备中，承担着收集叶轮甩出的介质、将介质的部分动能转化为压力能、同时引导介质平稳进入出口管路的核心作用。很多刚接触流体结构设计的工程师容易忽略涡壳的型线过渡设计，实际项目中如果涡壳的螺旋段曲率变化突兀，很容易在腔体内形成局部涡流区，不仅会造成额外的水力损失拉低整机效率，还会引发介质脉动带来的机组振动问题，严重时甚至会导致叶轮受力不均，缩短轴承与密封件的使用寿命。

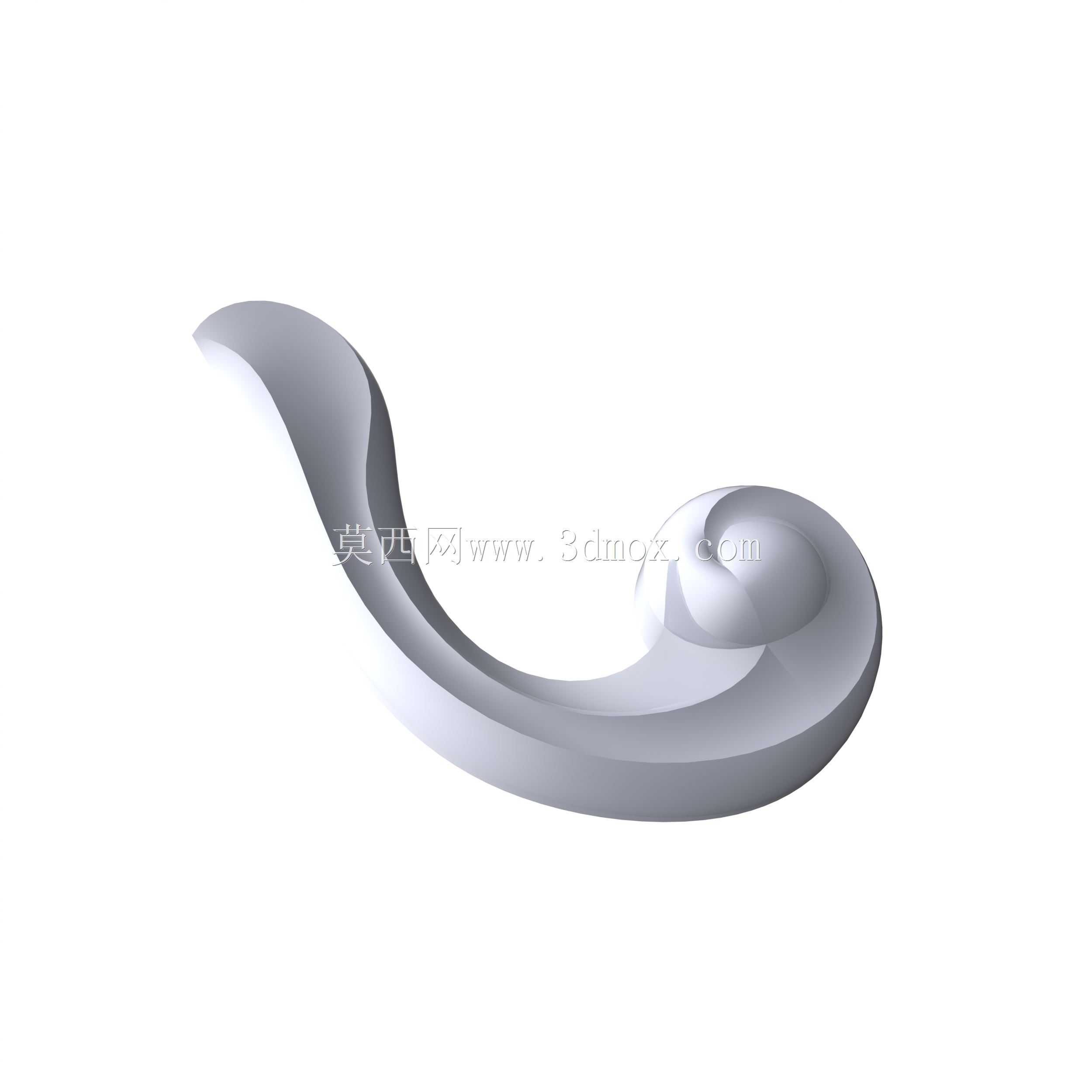

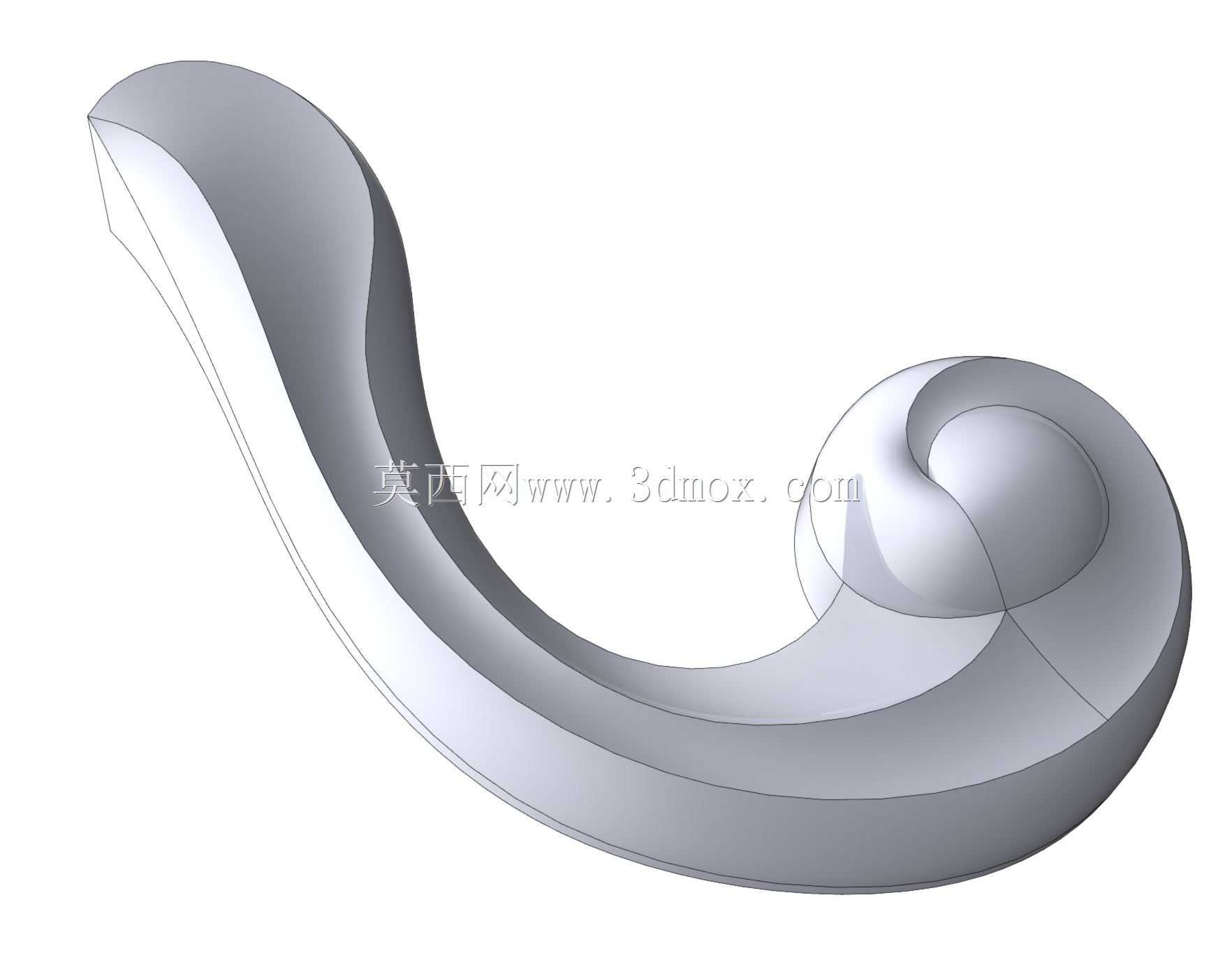

　　从结构设计逻辑来看，这款涡壳采用等变曲率的螺旋延伸构型，螺旋起始段与叶轮外径的配合间隙需要严格控制在合理区间，间隙过大会增加介质回流损失，间隙过小则容易在装配或运行热胀状态下出现叶轮与涡壳内壁的刮擦故障。涡壳的断面沿着螺旋延伸方向逐步扩大，断面面积的变化率匹配叶轮出流的流量分布规律，保证不同角度位置流出的介质都能以稳定的流速汇入腔体，避免流速突变带来的冲击损失。涡壳的出口段设置了平滑的过渡段，将螺旋环形流道平顺过渡为圆形出口断面，能够减少介质进入出口管路时的偏流现象，降低出口段的局部阻力损失。

　　在实际工程应用场景中，这类涡壳结构需要匹配对应规格的叶轮参数来确定安装边界，涡壳的中心定位基准与叶轮的旋转中心必须保证足够的同轴度，安装止口的尺寸公差通常需要控制在IT7级精度范围内，端面的平面度要求也需要满足密封件的压缩量需求，防止出现介质泄漏问题。涡壳的壁厚设计需要兼顾承压能力与结构重量，输送常温清水类介质时，壁厚根据公称通径与设计压力取值，在螺旋曲率较大的位置可以适当增加壁厚，抵消介质流动带来的局部应力集中。如果是输送带有固体颗粒的介质，还需要在涡壳的内壁易冲刷位置预留耐磨衬层的安装空间，或者直接采用耐磨材质铸造，延长部件的更换周期。

　　设计这类涡壳结构时，不能直接照搬理论水力型线，需要结合实际的铸造或加工工艺做工艺性修正，比如铸造类涡壳需要预留合理的拔模斜度，转角位置设置足够的铸造圆角，避免出现浇铸不足、应力集中的问题；如果是采用钣金焊接成型的涡壳，则需要将螺旋曲面拆分为可展开的近似曲面段，在保证流道平滑度的前提下降低加工难度。另外涡壳上通常会预留密封件安装槽、泵体连接孔位、必要的测压或排空接口，这些接口的位置不能破坏流道的内壁平滑度，接口与流道的交接位置需要做倒圆处理，避免成为涡流生成的起点。

　　从安装适配的角度来说，涡壳的进口端需要和泵盖或者进水段的密封面精准配合，出口端的法兰尺寸需要匹配对应管路的公称通径与压力等级，整个涡壳的外部安装脚位置需要考虑机组的重心分布，保证安装后设备的受力均匀，避免运行过程中因为支撑不稳产生额外振动。在做三维建模过程中，需要重点校验螺旋型线的连续性，保证整个流道曲面没有折棱、凹陷或者错位，每一段断面的面积变化都要平滑过渡，同时还要做壁厚的均匀性检查，避免出现局部壁厚过薄导致承压不足，或者局部壁厚过厚带来的材料浪费与铸造缩孔缺陷。很多实际项目中出现的泵组效率不达标的问题，拆解后往往能发现是涡壳流道的加工粗糙度不达标，或者型线和设计值出现了偏差，这也要求在建模阶段就把后续工艺的实现难度考虑进去，不能只追求理论上的水力性能而忽略生产可行性。
