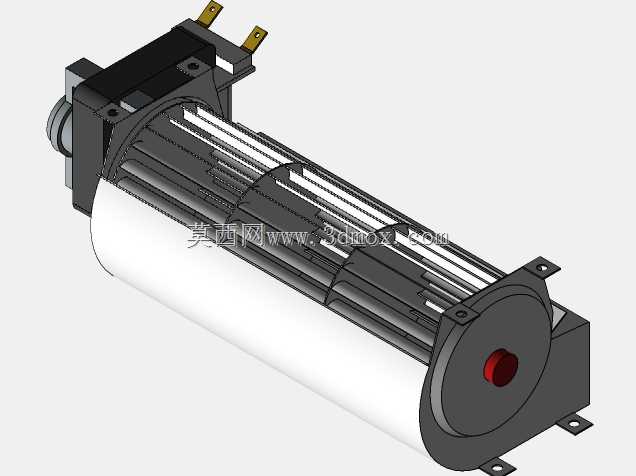

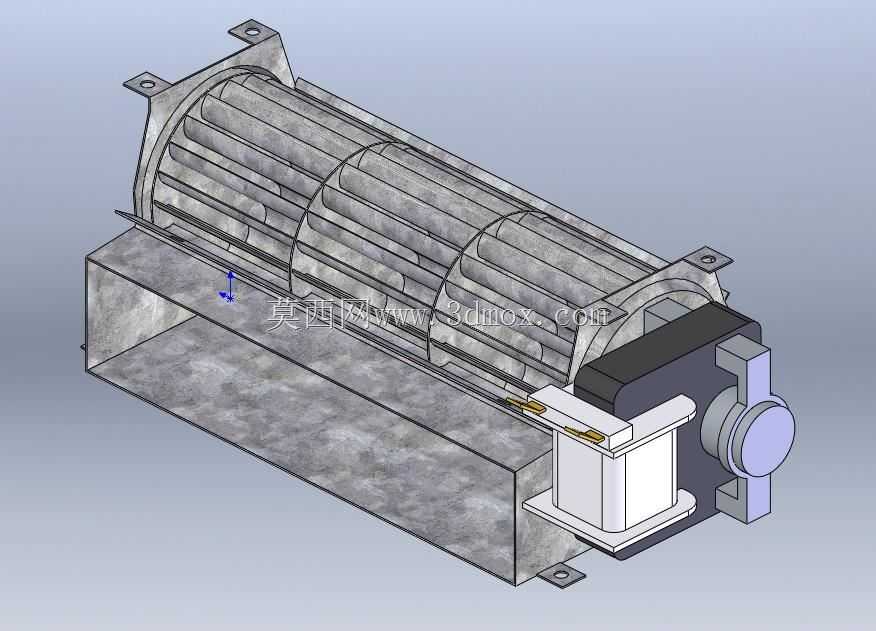

横流通风结构组件三维设计

　　这款横流通风结构组件，核心应用场景覆盖室内空气循环、设备散热送风、小型通风系统配套等领域，实际使用中可作为壁挂式空调内机、新风系统末端、机柜散热单元的核心送风部件，依靠横流风轮的长条形送风特性，实现大面宽、低紊流的均匀出风效果，避免传统轴流风机送风集中、风感硬的问题。从功能特性来看，该组件整合了横流风轮、蜗壳风道、驱动安装座、固定支架四个核心部分，风轮采用多节式贯流叶轮结构，叶片为前倾圆弧设计，旋转时可在蜗壳的导流作用下形成横向贯穿的气流，送风距离适中且出风覆盖宽度与风轮长度匹配，适合狭长型出风面的设备配套。设计过程中，首先围绕送风均匀性做了风道型线的反复校核，蜗壳的圆弧过渡段没有采用生硬折角，

　　而是顺着叶轮旋转的气流走向做渐扩式流道，减少气流在蜗壳内部的涡流损耗，降低运行时的气动噪音；风轮的分段式隔板设置，是为了避免长尺寸风轮高速旋转时出现叶片共振，每段风轮的长度控制在合理区间，既保证整体结构刚度，又不会因为隔板过多增加风轮转动惯量，影响启动响应速度。安装边界方面，组件两端的固定耳座预留了标准安装孔位，孔位间距适配常规通风设备的安装钣金尺寸，驱动端的安装座做了下沉式定位槽，可直接匹配常用的小型驱动电机输出轴，不需要额外做转接法兰，装配时可直接将电机嵌入定位槽后通过侧面的紧定螺钉锁止，减少装配工序。外形尺寸上，风轮的外径、长度与蜗壳的宽度、高度做了匹配设计，蜗壳底部的接风面为平面结构，可直接贴合设备的钣金内壁安装，

　　不需要额外做密封垫的适配，组件整体的安装高度控制在紧凑区间，适合对内部安装空间有严格限制的薄型通风设备使用。从结构细节来看，风轮两端的轴座采用自润滑轴承位设计，预留了轴承安装的公差间隙，装配时压入标准微型轴承即可实现低摩擦转动，避免长期运行出现轴部磨损；蜗壳侧边的导流边做了翻边处理，既可以提升蜗壳整体的结构刚度，避免钣金件受力变形，又可以引导气流顺着出风面均匀送出，减少出风侧的气流偏斜。在实际选型配套时，该结构可根据设备的送风长度需求调整风轮的节段数量，不需要重新设计蜗壳的基础型线，仅调整风轮长度与对应蜗壳的长度尺寸即可实现系列化衍生，大幅降低同系列不同规格产品的开发周期。设计时还考虑了日常维护的便利性，风轮与驱动电机的连接采用快拆式结构，不需要完全拆解蜗壳即可将风轮从侧边抽出，清理风轮叶片上积附的灰尘，适合长期运行在室内环境的通风设备使用，减少后期维护的拆装工作量。
