嵌入式底侧振超声波清洗槽结构设计

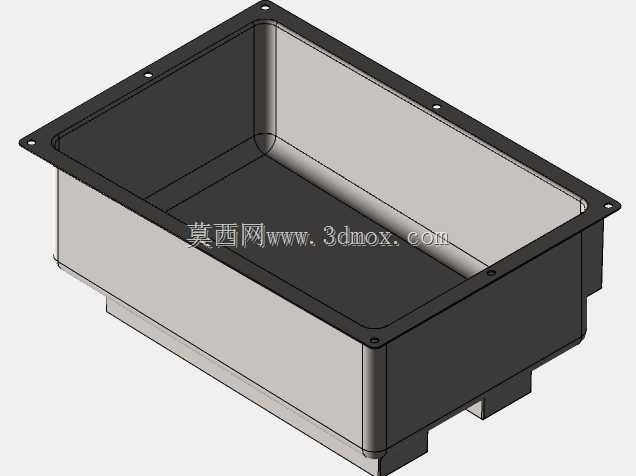

　　这款嵌入式超声波清洗槽的结构设计，核心围绕工业场景内嵌安装的使用需求展开，适配实验室、小型加工产线、精密零部件检修工位的台面内嵌布置要求，区别于传统外置式超声清洗设备，整体采用下沉式安装逻辑，槽体主体可完全嵌入台面预留开孔内，仅顶部法兰边搭接待安装台面表面，无需额外外置支撑脚架，能最大化节省工位操作空间，同时避免设备外置占用台面操作区域，适配现有标准化操作台的改造升级需求。从功能实现逻辑来看，该结构采用底部与侧部结合的振子布置方案，区别于常规单底部振子的清洗槽设计，侧部附加的振子安装位可针对槽体内侧壁附近的清洗盲区补充超声能量，避免槽体边角位置因超声能量衰减导致的清洗不彻底问题，槽体底部预留的排液接口位置经过偏移设计，

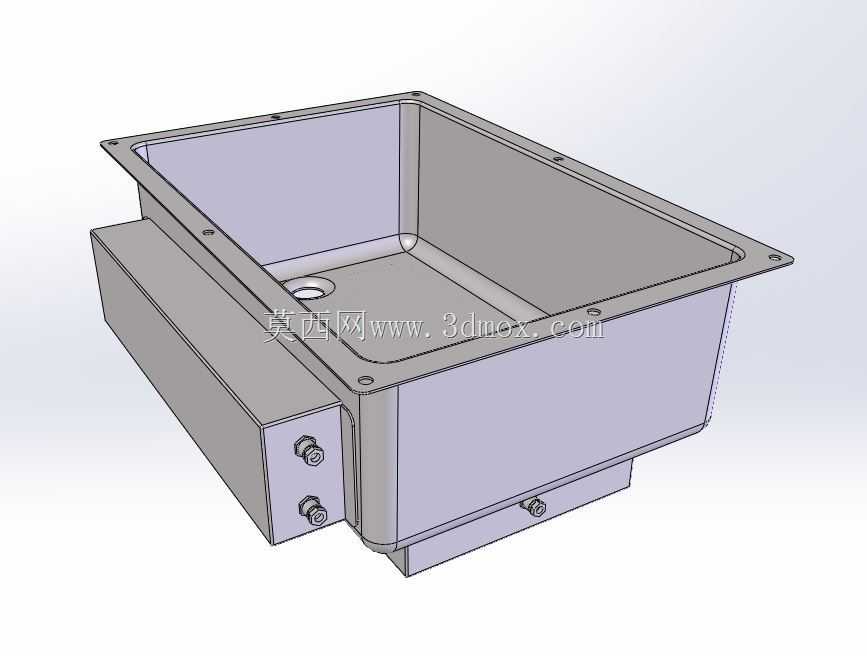

　　避开底部振子的安装区域，同时保证槽内清洗废液可完全排空，无积液残留死角，减少清洗后废液积存带来的槽体腐蚀、残留污渍干结问题。槽体的外形边界设计充分考虑了安装适配性，顶部法兰边的宽度经过核算，既能够覆盖台面开孔的切割公差间隙，又不会过度占用台面上部的操作空间，法兰边上预留的安装孔位可配合密封胶条实现槽体与台面之间的密封，防止清洗过程中液体从安装缝隙渗入台面下方。侧部外置的电气安装腔与槽体主体采用一体化折弯焊接结构，将振子接线、供电接口等电气部件与清洗腔体完全隔离，避免清洗液飞溅、凝露导致的电气故障，腔体外部预留的两个接线接头可分别对应振子接线与温控组件接线，接口位置做了凸起防水边设计，即使有少量液体沿侧壁流下，

　　也不会直接渗入接线接口内部。从结构强度设计角度，槽体侧壁与底部均做了折弯加强筋处理，因为超声工作过程中槽体会持续承受高频振动，若板材厚度不足或无加强结构，长期使用后容易出现焊缝开裂、槽体变形问题，该设计在槽体转角位置采用圆弧过渡折弯，既减少了直角位置的应力集中，也避免了直角缝隙内的污渍残留，方便日常使用后的清洁维护。槽体内部的容积设计适配小批量精密零件的清洗需求，可容纳五金小零件、光学镜片、实验室玻璃器皿、小型汽修零部件等常见清洗对象，底侧结合的振子布局可让槽内清洗液的超声空化效应分布更均匀，不会出现中心区域能量过强导致的精密零件表面蚀损，边角区域能量不足导致的污渍残留问题。安装边界方面，

　　槽体下沉部分的外形尺寸比常规台面预留开孔尺寸单边预留了3-5mm的安装间隙，方便现场安装时的位置调整，侧部电气腔的突出尺寸也经过控制，不会与台面下方的支撑柜体、管线产生干涉，槽体底部预留的支撑固定位可配合下方的托架做二次固定，避免长期高频振动导致槽体与台面连接位置松动。在细节设计上，槽体内壁做了光滑抛光处理，减少超声能量在粗糙壁面的无效反射，提升能量利用率，法兰边与槽体主体的焊接位置采用连续满焊工艺，打磨后无焊痕凸起，避免长期接触液体出现焊缝锈蚀渗漏问题，侧部电气腔的盖板采用可拆卸式设计，方便后期维护时检修内部接线、更换振子组件，无需整体拆解槽体。
