环形浸入式电加热管结构设计

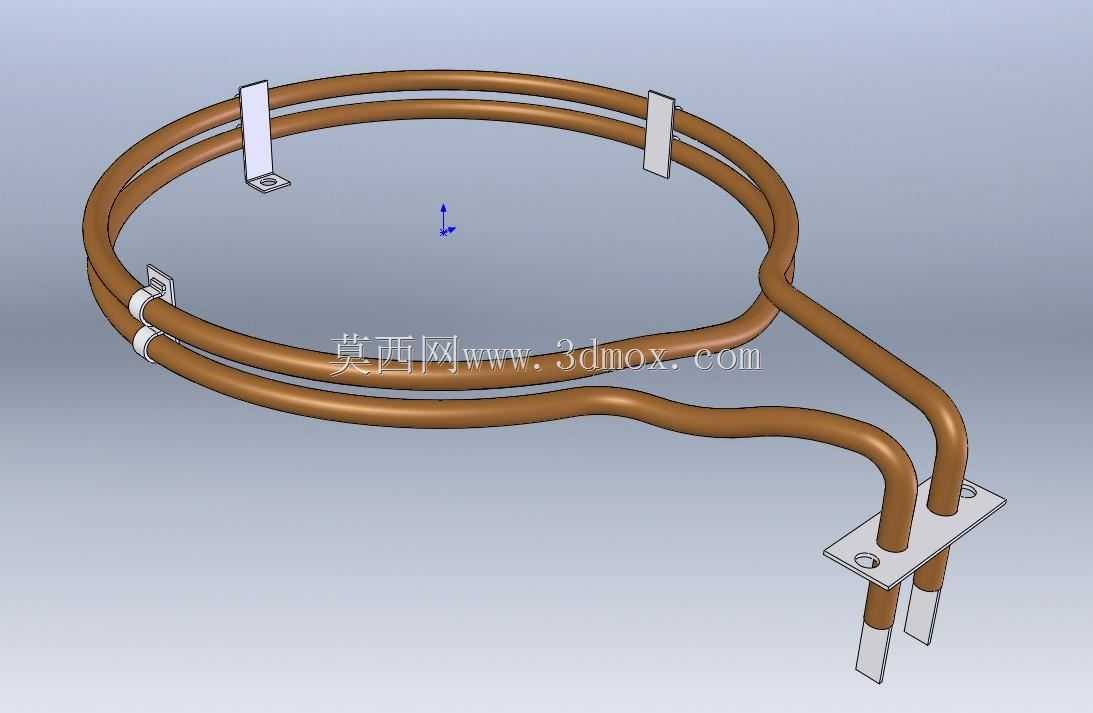

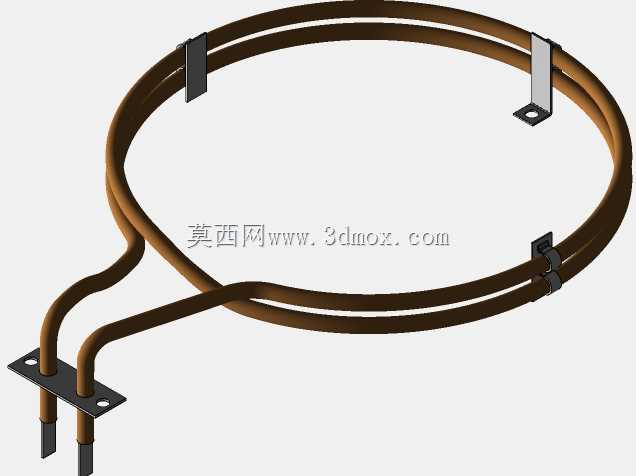

　　这款环形铜质电加热管主要面向商用厨电、小型液体加热设备的配套需求，常见应用在圆形煮锅、保温汤池、小型蒸制设备的腔体内部，作为核心发热单元完成液体介质的升温与恒温维持。区别于直棒式加热管，环形布局能够让发热区域完全贴合圆形腔体的内壁轮廓，避免出现局部加热死角，让腔体内的液体形成自然的对流循环，减少局部沸腾、干烧风险点的出现。从结构设计逻辑来看，整体采用双圈并排铜管弯折成型，铜管内部填充压实的氧化镁绝缘导热粉，内置镍铬合金发热丝，两端通过耐高温绝缘瓷座与固定安装法兰连接，接线端伸出法兰外侧用于接装供电线路，法兰上预留两个标准安装孔，可直接通过螺栓固定在设备腔体的侧壁预留位上，安装时仅需在腔体壁开出对应尺寸的过孔，

　　加装密封垫圈即可完成固定，不需要额外设计复杂的支撑结构。管体上分布的三个金属固定卡件，是用于在腔体内部对加热管进行辅助定位，避免加热过程中管体受热形变产生位移，卡件上预留的小孔可通过小规格螺钉固定在腔体内壁的凸台上，三个固定点沿环形管体均匀分布，能够抵消管体热胀冷缩产生的应力，避免长期使用后管体变形触碰腔体壁产生安全隐患。设计过程中需要重点控制弯折处的铜管曲率，不能出现铜管弯折后壁厚减薄超差、内部绝缘粉填充空洞的问题，双圈管体之间保持均匀的间距，避免两圈管体贴靠导致局部温度叠加，加速管体表面氧化。安装边界方面，环形主体的外径需要匹配常用圆形煮锅的内径尺寸，伸出的两个接线端长度需要满足腔体壁保温层厚度的适配需求，

　　法兰的尺寸要覆盖腔体壁的安装过孔，保证密封垫圈的压紧面积足够，避免液体渗漏。实际使用时，整个环形管体需要完全浸入被加热液体中，最低液位线需要高于管体最上端15mm以上，防止露出液面的管体出现干烧过热。双圈结构的设计相比单圈同功率加热管，能够有效增加发热面积，降低管体表面的单位热负荷，延长加热管的使用寿命，同时环形的出线端采用同向弯折布局，所有接线点集中在法兰一侧，能够简化设备内部的布线走向，减少线路在高温区域的穿行长度，降低线路老化的风险。管体表面的铜质材质具备良好的导热性能与耐腐蚀性能，适配水、弱酸碱汤类液体的加热场景，固定卡件采用与管体同材质的金属片，通过抱箍结构固定在管体上，不需要焊接，避免焊接处产生的应力集中导致管体开裂。

　　在建模过程中需要还原铜管弯折处的自然圆弧过渡，不能出现直角弯折的结构，同时要准确体现绝缘瓷座、固定法兰、安装卡件的配合间隙，保证后续生成工程图时能够直接用于加工尺寸的提取，法兰上的安装孔中心距需要符合常用厨电设备的安装孔位标准，提升零件的通用互换性，不需要针对不同设备重新开模制作安装位。
